شیر هیدرولیک / انواع شیر هیدرولیک / قیمت شیر هیدرولیک

سیستم هیدرولیکی از بخش‌های گوناگونی تشکیل شده که مهم ترین و کلیدی ترین آن، شیر هیدرولیک است. ما در این مقاله در مورد شیر هیدرولیکی، انواع آن، مزایا و معایبی که دارد، توضیحاتی ارائه می‌دهیم. شیر هیدرولیک دستگاهی است که سیستم هیدرولیکی را کنترل کرده و به آن فرمان می‌دهد. درون این قطعه، سنلوئید قرار دارد. سنلوئید سیم پیچی است که به دور هسته آهنی پیچیده شده است و میدان مغناطیسی با عبور جریان پیچیده شده را ایجاد می‌کند.

میدان مغناطیسی منجر به حرکت خطی هسته آهنی می‌شود و سیال شروع به حرکت می‌کند. در واقع به کمک شیر هیدرولیکی، می‌توان فشار، دبی و جهت سیال خروجی (ادامه مقاله) را کنترل کرد. شیر هیدرولیک در زمینه صنعت کاربرد زیادی دارد و مجهز به هسته مغناطیسی یا اسپول است

شیرهای هیدرولیکی را بر اساس خصوصیاتی که دارند به چند عنوان تقسیم می‌کنند.

خرید شیر هیدرولیک

مزایای شیر هیدرولیک

  • کم مصرف بودن
  • کنترل از راه دور
  • نگهداری آسان
  • سرعت بالا در باز و بسته شدن
  • عملیات افقی و عمودی
  • سازگار با ولتاژ AC و DC

معایب شیر هیدرولیکی

  • نیاز به تعویض سیم پیچ
  • حساس به نوسانات ولتاژ
  • اثر جریان بر روی سیال
  • باقی ماندن سیگنال در طول کار

انواع شیر هیدرولیک از نظر نحوه عملکرد

از نظر تحریک و نحوه عملکرد این شیرها به دو دسته مکانیکی یا دستی و برقی تقسیم می‌شوند. شیر دستی ساختمان ساده و شیر برقی، ساختمان پیچیده‌ای دارد.

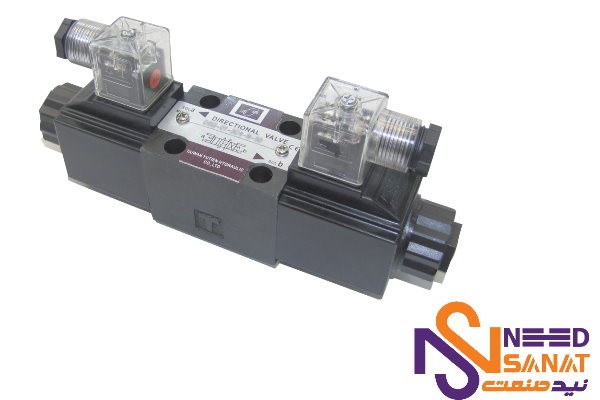

شیر هیدرولیک برقی

شیر هیدرولیک برقی کاربردی‌ترین نوع این شیر است که به کمک نیروی الکتریکی یا برقی کار می‌کند. در واقع میزان جریان وارد شده به سیستم هیدرولیک، توسط شیر برقی قطع، وصل و تنظیم می‌شود.

درون شیر برقی هیدرولیکی، قطعه تعبیه شده که اسپول نام دارد. در دو طرف اسپول نیز دو فنر و دو واشر قرار گرفته اند. به واسطه تحریک الکتریکی، حالت اسپول تغییر کرده و موجب قطع جریان یا وصل آن می‌شود. در حقیقت حرکت شیر برقی به اسپول یا هسته بستگی دارد.

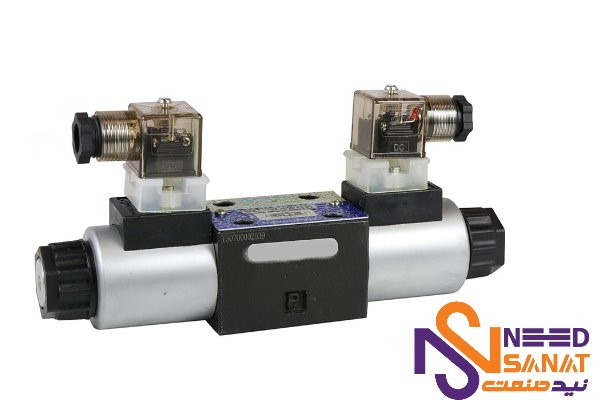

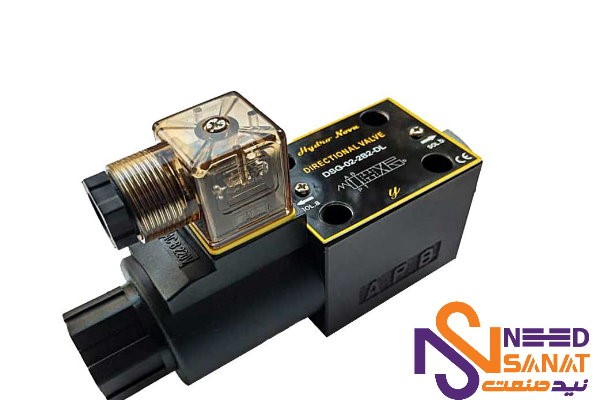

 شیر هیدرولیک برقی را نیز، به دسته تک بوبین و دو بوبین تقسیم می‌کنند. فرمان الکتریکی به واسطه سوکت به بوبین منقل می‌شود. کاربرد این شیرهیدرولیکی شامل موارد زیر است:

  • صنایع سیمان
  • کارخانه فولاد
  • صنعت خودرو سازی
  • و ....

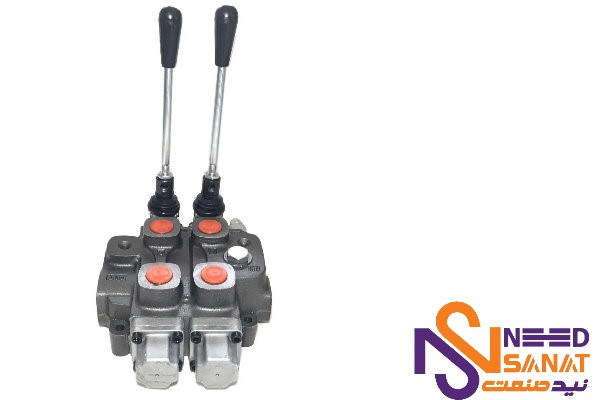

شیر هیدرولیک دستی یا مکانیکی

 در شیرهای دستی یا مکانیکی دکمه، پدال و اهرم وجود دارد که کنترل فشار توسط این موارد انجام می‌شود.

انواع شیر هیدورلیکی از نظر عملکرد

  • شیر هیدرولیک پروپرشنال
  • شیرهای هیدرولیک سرو
  • شیر هیدرولیک مدولار
  • شیر کنترل دبی (دبی سیستم را کنترل می‌کند.)
  • شیر کنترل فشار( رلیف ولو): فشار شیر هیدرولیک را کنترل می‌کند.
  • شیر کنترل جهت: تغییر مسیر حرکت سیال را کنترل می‌کند.

قیمت شیر هیدرولیک

شیر هیدرولیک کنترل جریان چیست؟

یک نوع دیگر از شیرهای هیدرولیک، شیر کنترل جریان است. از این شیرها به کمک تغییر میزان جریان ورودی یا خروجی برای کنترل جریان، تنظیم سرعت سیلندر و موتورهای هیدرولیکی استفاده می‌کنند.

ابزار کاربردی و اصلی که در شیر کنترل کننده استفاده شده گلوگاه است. شیر کنترل جریان با تنظیم نمودن دبی سیال، میزان سرعت حرکتی عمل گرها را کنترل می‌کند.

انواع شیر هیدرولیکی کنترل جریان

اگر قرار باشید این محصول را براساس کنترل جریان دستهبندی کنیم به صورت زیر است:

بدون سیستم جبران کننده فشار

زمانی که فشار سیستم ثابت است و تنظیم سرعت در آن مهم نیست از این شیرها می‌توان استفاده کرد. محدود کننده جریان، معمولی ترین نوع این شیر بوده که فقط یک گلوگاه دارد.

مجهز به سیستم جبران کننده فشار

عملکرد این شیر به طور اتوماتیک است. به این صورت که با تغییر فشار، می تواند میزان افت فشار را به شکل ثابت حفظ کند. در نتیجه جریان عبوری در آن ثابت باقی می‌ماند.

انواع شیر هیدرولیک

روش‌های استفاده و بهره برداری از شیر کنترل جریان هیدرولیک

جهت بهره‌برداری و استفاده از شیر کنترل جریان به منظور کنترل سرعت و تعیین سرعت سیال خروجی سه روش وجود دارد که شامل موارد زیر می‌شود:

اندازه‌گیری میزان جریان ورودی

در این روش بین پمپ و تحریک کننده هیدرولیکی، شیر کنترل جریان، قرار می‌گیرد. در نتیجه قادر است مقدار روغن تزریق شده به تحریک کننده را اندازه‌گیری کند.

موارد گفته شده به این صورت است که با استفاده از شیر فشار شکن، جریان اضافی خارج شده به داخل مخزن برمی گردد. به موازات شیر کنتل کننده، شیر یک طرفه نیز نصب می‌شود. این کار بازگشت روغن را راحت‌تر می‌کند.

اندازه‌گیری میزان جریان خروجی

در این روش، اندازه‌گیری میزان جریان، در قسمت خروجی اتفاق می‌افتد. در اینجا شیر کنترل کننده را در مکانی از مدار قرار می‌دهند تا بتواند مانع خارج شدن روغن در تحریک کننده شود. در اندازه‌گیری با این روش باید به دو مورد دقت نمود:

  • مورد اول: برای ایجاد و حفظ تعادل سرعت تحریک کننده در هر دو جهت بهتر است شیر را در مسیر خروج روغن از شیر کنترل به طرف مخزن نصب نمود.
  • مورد دوم: در بیشتر موارد برای کنترل سرعت تحریک کننده فقط یک جهت لازم است. به همین دلیل نصب شیر کنترل جریان بین شیر تحریک کننده هیدرولیکی و شیر کنترل مسیر کفایت می‌کند. در ادامه لازم است از شیر یک طرفه برای ممانعت از برگشت فوری پیستون در مدار استفاده کرد.

اندازه‌گیری میزان جریان سر ریز

در این روش، برای کنترل نمودن سرعت جابه جایی تحریک‌کننده لازم است، جریان سر ریز از خروجی پمپ به سمت مخزن را اندازه‌گیری و کنترل کرد. دقت پایین این روش را می‌توان یکی از عیب‌های آن دانست.

نکته: از این روش در مدارهایی که احتمال جدا شدن یا رها شدن قطعه از دستگاه، هنگام کار کردن وجود دارد، نباید استفاده کرد. چنانچه شیر کنترل جریان و کنترل فشار به طور همزمان عمل کنند، بر روی اندازه جریان یا دبی تاثیر می‌گذارد.

خرید انواع شیر هیدرولیک

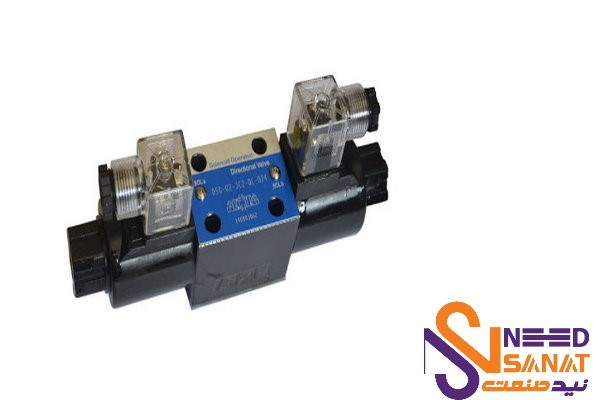

شیر هیدرولیکی کنترل جهت

شیر هیدرولیک کنترل جهت، همان طور مشخص است جهت عبور سیال را کنترل کرده و مسیر عبور جریان را روی مدار تعیین می‌کنند. این محصول را به یک راهه، دو راهه، چند راهه و... تقسیم می‌کنند. این تقسیم بندی براساس وظایف آن صورت می‌گیرد.

شیرهای کنترل را هم برحسب دهانه شیر و  بعد به تعداد موقعیت، نام‌گذاری می‌کنند. به این ترتیب که اول تعداد دهانه و بعد تعداد موقعیت را می‌نویسند.

شیر هیدرولیکی کنترل فشار:

شیر هیدرولیک کنترل فشار نوع دیگر شیر هیدرولیکی ا ست. این شیر ازسیستم در مقابل تغییرات ناگهانی فشار محافظت می‌کند.

این تغییرات ناگهانی در اثر عواملی مانند افزایش مقدار دبی یا کاهش آن و باز و بسته شدن شیر ایجاد می‌شوند. از معایب تغییرات ناگهانی می‌توان به ایجاد تغییرات نزدیک به 4 برابر فشار نرمال در کمترین زمان اشاره کرد. چنانچه فشار بیش ازحد زیاد باشد، آسیب‌های بسیار سنگین و کاملا جدی به شیر هیدرولیک وارد می‌شود. در نتیجه استفاده از سیستم فشار کاملا لازم و ضروری است. در واقع در سیستم هیدرولیک، توان خروجی به فشار و جریان سیال بستگی دارد.

برای دستیابی به این هدف باید هنگام ساخت و طراحی مدار به موارد زیر دقت کرد:

  • فشار سیستم
  • پارامترهندسی و اندازه شیرها
  • میزان دبی سیستم

بیشترین نیرویی که توسط سیلندر هیدرولیکی به شیر هیدرولیک کنترل فشار وارد می‌شود، تابعی از حداکثر فشار سیستم و سطح مقطع پیستون و طول شافت است. در واقع کنترل سطح فشار، موجب می‌شود به کمک عملگرها، نیروی تولید شده کاملا کنترل شود و نتیجه آن حفاظت سیستم در برابر تنش‌های غیر مجاز است.

کاربرد شیر هیدرولیک کنترل فشار

از این محصول براساس نوع آن استفاده می‌شود که عبارت است از:

  • شیر اطمینان معمولی: این شیرها از خط لوله و دیگر تجهیزات در برابر فشار زیاد مراقبت می‌کنند.
  • شیر اطمینان ترکیبی: ساختاری مانند شیر اطمینان معمولی دارد تنها تفاوت این دو شیر دسترسی به سطح فشار دقیق توسط شیر ترکیبی است.
  • شیر متعادل کننده: در یک جهت مخصوص در برابر عبور جریان مقاومت کرده و اجازه عبور در جهت دیگر را می‌دهد. انواع جریان را با ترتیب خاص و در مسیرهای متنوع هدایت و ترکیب می‌کند.
  • سوئیچ فشاری: شیر هیدرولیک سوئیچ فشاری به افزایش و کاهش فشار سیال بسیار حساس است.
  • شیر کم‌کننده فشار: در قسمت خروجی سیستم بدون در نظر گرفتن میزان فشار، فشار کم را تامین می‌کند.
  • شیر بی‌بار کننده: زمانی که سیستم هیدرولیک بار ندارد، جریانی را که از پمپ جابه جایی مثبت خارج می‌شود در فشار صفر وارد مخزن می‌کند. به همین علت از ایجاد تلفات حرارتی و همین طور مصرف زیاد توان، در فشار بالا کم می‌شود.

انواع شیر هیدرولیک

ساختار شیرهای هیدرولیک

اجزای اصلی و مهم تشکیل دهنده شیر هیدرولیک شامل موارد زیر می‌شود:

  • هسته آهنی بدنه
  • پورت ورودی و خروجی
  • سیم پیچ

سایز شیر هیدرولیک چقدر است؟

این شیرها در سایز مختلف و متنوعی تولید و روانه بازار می‌شوند که کوچک‌ترین سایز این شیر یک چهارم اینچ است.

نحوه نصب شیر هیدرولیک

برای اینکه این محصول را به درستی نصب کنید، موارد زیر را درنظر داشته باشید:

  • جهت جلوگیری از افزایش فشار و افت فشار باید شیر هیدرولیک را درست و اصولی نصب کرد.
  • قبل از نصب بهتر است دفترچه راهنمای آن را کاملا مطالعه کنید.
  • سیستم دستگاه باید خنک باشد و تحت هیچ فشار نباشد.
  • حتما گرد و خاک و هرگونه آلودگی روی لوله‌ها را پاک کنید.
  • نصب شیر را در محیط خشک و مجهز به تهویه انجام دهید.
  • از آنجایی که هوای گرم برای شیرها مضر است، باید آن را دور از هوای گرم نصب و استفاده کنید.
  • توجه داشته باشید که سفت کردن بیش ار اندازه این شیرها به دهانه و اتصالات شیر آسیب وارد می‌کند.
  • جهت جلوگیری از افت فشار در این سیستم، حتما شیرها را در مدار قرار دهید و و از کمترین زانویی استفاده کنید.
  • شیر هیدرولیکی را بهتر است در محلی نصب کنید که از برخورد هر شی و دستگاهی از جمله خودرو محفوظ باشد.
  • سایز، نوع فرمان، تعداد پورت و وضعیت این شیرها را بهتر است قبل از خرید انتخاب کنید تا نتیجه بهترین بگیرید.

علت خرابی سیستم شیرهای هیدرولیک

جرم گرفتن، کمبود روان کاری، گرما، شکسته شدن قطعات و غیره از جمله موارد مهمی هستند که استفاده از شیر هیدرولیکی را مختل می‌کنند.

در بین مواردی که ذکر شد، جرم گرفتن اصلی‌ترین و مهم‌ترین عامل خرابی این محصولات است.

خرید انواع شیر هیدرولیک

نکاتی برای خرید شیر هیدرولیک مناسب

با توجه به محصولات متنوعی که در بازار موجود است، انتخاب شیر هیدرولیک می‌تواند به یک چالش تبدیل شود. بنابراین به کمی اطلاعات و مهارت نیاز دارید. از سوی دیگر یک انتخاب صحیح به راحتی می‌تواند کارایی سیستم هیدرولیکی شما را افزایش دهد. نکات ضروری که برای خرید این محصول باید رعایت کنید شامل موارد زیر می‌شود:

کاربرد شیر هیدرولیک

خرید شیر هیدرولیک می‌تواند براساس کارکرد آن باشد. شیرهای هیدرولیک قادر هستند که فشار جریان و جهت سیال عبوری را کنترل کنند، در نتیجه برای انتخاب نوع شیر باید به کارایی آن دقت کنید.

نوع سیال عبوری از شیر

سیال باید بتواند نیروی تولید شده را به سیلندر و هیدروموتور منتقل کند. سیال‌های هیدرولیکی خصوصیات منحصر به فردی دارند. این خصوصیات کاربردهای آن‌ها را متفاوت می‌کند.

سیال‌هایی که از شیرهای هیدرولیک عبور می‌کنند، شامل آب، گاز، انواع مواد شیمیایی، پودر، نفت و ... می‌شوند. سیال‌های نفتی در سیستم هیدرولیک بیشترین استفاده را دارند.

ابعاد شیر هیدرولیکی

یکی از مهم‌ترین مواردی که تاثیر زیادی روی خرید شیر هیدرولیک دارد، اندازه و ابعاد آن است. برای این که یک شیر عملکرد مناسب داشته باشد، باید ابعاد آن نیز مناسب باشد. اگر مقدار فشار سیستم بالا ولی شیر هیدرولیک کوچک باشد، شیر نمی‌تواند سیال را کاملا عبور دهد. چنانچه اندازه شیر از میزان فشار، بزرگ‌تر باشد نه تنها شاهد افت فشار خواهیم بود، بلکه یک هزینه اضافه را به هدر داده‌اید.

فرمان شیر هیدرولیک

شیرهای هیدرولیک معمولا قبل از تحریک به دو صورت نرمال باز و نرمال بسته موجود هستند. برای انتخاب هرکدام از این شیرها باید به طراحی سیستم دقت کنید.

مدت زمان روشن بودن و کارکردن دستگاه، سایز لوله و دهانه شیر هیدرولیک، مقدار فشاری که شیر هیدرولیک باید تحمل کند و سیال کاربردی در شیر ( آب، روغن، مواد اسیدی، مواد بازی) نیز از جمله موارد مهمی هستند که هنگام انتخاب باید به آنها توجه داشته باشید.

قیمت شیر هیدرولیک چقدره؟

قیمت شیرهیدرولیک به عوامل متعددی وابسته است که مهمترین آن‌ها، جنس، برند، ابعاد و کارایی است. مسلما هرچقدر برندی که شیر هیدرولیکی را تولید می‌کند، معتبرتر باشد، قیمت آن نیز افزایش می‌یابد. همچنین نوع کارایی شیر هیدرولیک نیز بر روی قیمت آن تاثیر مستقیم دارد.

خرید آنلاین و حضوری شیر هیدرولیک

برای خرید شیرهای هیدرولیکی ابتدا بهتر است نوع شیر با کارایی مورد نیاز را انتخاب کرده و بعد اقدام به خرید کنید. اما در اصل برای خرید این محصول می‌توان از دو روش استفاده کرد:

  • خرید حضوری: با مراجعه به فروشگاه‌های که در این زمینه فعالیت می‌کنند. امکان مشاهده انواع شیر هیدرولیک از نزدیک برایتان فراهم می‌شود.
  • خرید آنلاین: در خرید آنلاین شیر هیدرولیک می‌توانید بدون مراجعه حضوری و با استفاده از یک گوشی یا رایانه به آسانی شیر هیدرولیک مورد نیاز را سفارش دهید. در این روش با وارد کردن اسم شیر هیدرولیک، سایت‌هایی معتبر با تنوع محصول به روی صفحه نمایش ظاهر می‌شوند که با مطالعه خصوصیات هر کدام از این محصولات و متناسب بودن با کالای درخواستی می‌توان اقدام به خرید کنید.

سخن پایانی

شیرهای هیدرولیکی به طور اتوماتیک و با نیروی الکتریسته کار می‌کنند. به این صورت که کاملا خودکار جریان سیال را قطع یا وصل می‌کند. در واقع وظیفه اصلی این شیرها کنترل جریان مواد سیال مانند آب و روغن است. شیرهای برقی با توجه به کاربردی که دارند متنوع هستند. کاربرد این شیرها در صنایع مختلف است.

همچنین شیرهای هیدرولیک مزایا و معایب مختلفی دارند. اما از آنجایی که مزایای آن‌ها بیشتر از معایبشان است، به صورت فراگیر مورد استفاده قرار می‌گیرند. امیدواریم خواندن این مقاله برای شما مفید بوده باشد.
