کابل زره دار

کابل زره‌دار یا کابل آرموردار (Armoured Cable) یکی از پرکاربردترین سیم و کابل است. کابل زره دار در برابر فشار مکانیکی، فیزیکی، ضرب دیدگی و حتی تغییرات دما دوام بسیار بالایی دارد. این کابل روکش مخصوص و مقاوم از جنس آلومینیوم یا فولاد دارد، که استحکام آن نسبت به سایر کابل‌های بدون زره بیشتر است، به همین دلیل قیمت کابل زره دار بیشتر از کابل بدون زره است.

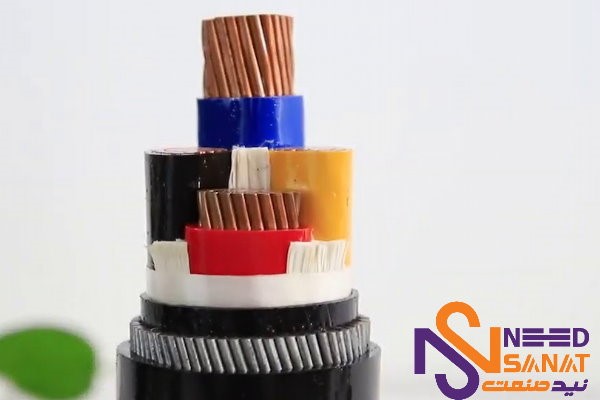

کابل زره دار چیست؟

 شاید سوالی برای شما پیش بیاید که کابل زره دار چیست؟ کابل آرموردار یکی از انواع کابل برق است که علاوه بر ساختاری که شبیه به بقیه کابل هاست دارای زره هم هست. میتوان گفت کابل مسلح به زره است. پس مانند بقیه کابل ها از هادی آلومینیومی و مسی در آن استفاده میشود و علاوه بر عایق دارای زره است.

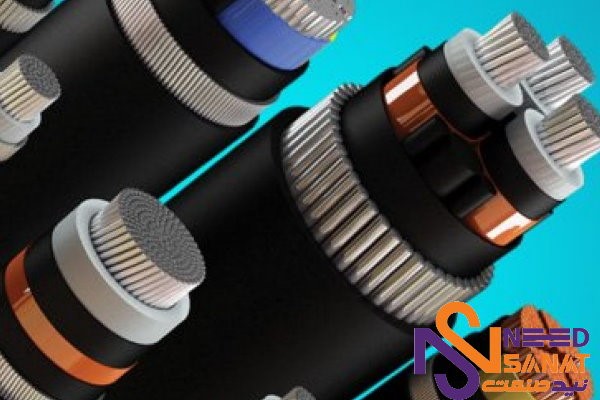

کابل زره دار

انواع کابل زره دار

این محصول انواع مختلفی دارد. کابل های زره دار براساس موارد زیر تقسیم بندی میشوند:

کابل زره دار بر اساس نوع آرموری

  • کابل فشار ضعیف زره سیمی
  • کابل فشار ضعیف زره نواری
  • کابل فشار متوسط زره نواری
  • کابل فشار متوسط زره سیمی
  • کابل زره دار آلومینیومی (AWA)
    کابل تک رشته زره آلومینیومی
  • کابل زره دار فولادی
    کابل زره دار سیم فولادی (SWA)
    کابل زره دار نوار فولادی (STA)
  • ​نوع دیگری از کابل‌های زره دار دارای پوشش سیلیکونی نیز هستند که این محصول در برابر کشیدگی و آتش بسیار مقاوم است.

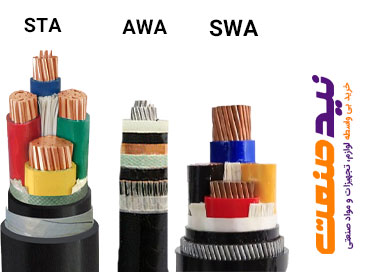

انواع کابل زره دار

کابل زره دار با آرمور سیم فولادی

این نوع کابل با سیم فولادی پوشیده شده است که این پوشش میتواند به صورت سیم با سطح مقطع گرد یا سطح مقطع تخت باشد. دارای استحکام بالایی است پس به صورت دفنی در زیرزمین استفاده میشود.

کابل زره دار با آرمور نوار فولادی

این کابل زره دار با نوار فولادی دارای استحکام لازم است و به صورت مستقیم و بدون لوله میتوان در زیرزمین دفن کرد.

کابل زره دار با آرمور آلومینیومی

این کابل چند هسته ای و زره ای سیمی از جنس آلومینیوم دارد.

برای مطالعه بیشتر، کابل آرمور دار یا کابل زره دار چیست  و انواع کابل زره دار با لینک زیر به آکادمی نید صنعت مراجعه کنید.

کابل زره دار بر اساس ولتاژ
فشار ضعیف
فشار متوسط
فشار قوی
تقسیم میشود.

کابل زره دار فشار قوی

کابل های زره دار بالاتر از ولتاژ 35 کیلوولت را کابل های فشار قوی زره دار(HV) هستند. در سایزهای 1*185 و 1*1200 به صورت سفارشی تولید میشوند.

کابل زره دار فشار ضعیف

کابل زره دار فشار ضعیف که برای مکان هایی با ولتاژ کمتر از 7 کیلو ولت است و برای کابل‌های برق فشار ضعیف از عایق‌های استیل استفاده میشود.

کابل زره دار فشار متوسط

اگر ولتاژ عبوری از 7 کیلو ولت تا 36 کیلو ولت باشد باید کابل زره دار فشار متوسط که عایق آلومینیوم دارد، استفاده کنید. کابل زره دار فشار متوسط در نید صنعت با بیشترین تخفیف ممکن اعمال شده است.
کابل های زره دار از جنس سرب هم یکی دیگر از کابل های آرموردار است. کابل زره دار سربدار مقاومت فیزیکی بالایی دارد.

کابل زره دار با غلاف سربی

در این کابل سرب به کار رفته است. سرب خاصیت های بسیار زیادی دارد.
از خصوصیات این کابل

  • مقاوم در برابر هیدروکربن ها، اسیدها، حلال ها، روغن ها
  • مقاوم در برابر رطوبت و زنگ زدگی
  • در صنایع پتروشیمی و کارخانه های شیمیایی کاربرد بسیار دارد.

قیمت کابل زره دار چقدر است؟

خرید و فروش کابل زره دار و تعیین لیست قیمت کابل آرموردار بر اساس چند عامل صورت می‌گیرد:

  • میزان مواد و نوع آلیاژی که برای عایق کابل استفاده می‌شود.
  • قیمت مس یا آلومینیوم در بازار هم یک عامل تاثیرگذار بر روی قیمت کابل مسی زره‌دار یا کابل آلومینیومی است.
  • میزان آلومینیومی و سیلیکونی که برای عایق این محصول استفاده می‌شود.
  • نوسانات بازار ارز و بالا و پایین کردن نرخ دلار هم بر روی قیمت کابل برق آرموردار تاثیر دارد.
  • برند سازنده هم می‌توانند یک عامل تعیین کننده برای قیمت کابل آرموردار باشد.

قیمت انواع کابل زره دار

نکاتی برای خرید کابل زره دار

از جمله دلایلی که باعث محبوبیت و فروش کابل زره دار، داشتن لایه محافظ برای کابل است. این لایه از قطع شدن و یا ساییدگی کابل در مناطقی که خطر آتش سوزی وجود دارد، جلوگیری می‌کند. از سوی دیگر لایه محافظ فلزی قدرت بیشتری به کابل می‌دهد، تا جریان برق را به تجهیزات برساند.
از جمله کاربردهای این محصولات می‌توان برای محیط هایی که با نفت، هیدروکربن و روغن سر و کار دارد، پمپ بنزین‌ها، صنایع نفت و گاز و پتروشیمی اشاره کنیم. البته برای این محیط‌ها از کابل‌های زره‌دار با پوشش سربی یا همان کابل زره دار سربدار استفاده می‌شود. همچنین صنایع و کارخانه‌هایی هم که با حرارت و دمای بالا کار می‌کنند مثل فولاد، استفاده از این کابل‌های فشار قوی هیچ مانعی ندارد. اما خرید کابل آرموردار برای سایر محیط‌های کم خطر، به معنای هدر دادن پول است.

قبل از خرید کابل زره دار به موارد زیر دقت داشته باشید:

  • عایق این کابل باید بتواند تا دمای 70 درجه سانتیگراد مقاومت داشته باشد. همچنین سیم‌های کابل باید قدرت پایداری حرارت تا دمای 250 درجه سانتیگراد را هم داشته باشند.
  • نوشته‌ها و علائم روی کابل اهمیت زیادی دارند که باید قبل از خرید آن‌ها را بررسی کنید.

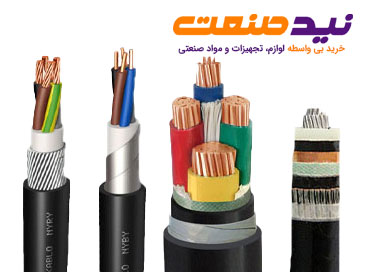

خرید کابل زره دار

مشخصات فنی کابل زره دار

  • کابل زره دار دارای روکش  از جنس پی وی سی(PVC) یا پلی اتیلن کراس لینک (XLPE) شده است.
  • زره کابل از جنس فولاد گالوانیزه، کولار آلومینیوم و سایر فلزات محکم تهیه می‌کنند. نوعی فیبر با استقامت بالا را کولار میگویند.
  • سه لایه عایق سیم‌های برق را به یکدیگر متصل می‌کند.
    یک یا دو لایه از پوشش های PVC و یک لایه فلزی هم در لابه لای این دو پوشش قرار می‌گیرد.
  • میتواند تک رشته یا سه رشته با هادی مسی خشک یا نیمه افشان باشد.
  • کابل های زره دار تک رشته آرمور سیم یا نوار آلومینیومی دارد. سایز هادی در تک رشته ها تا 630 میلیمتر مربع است.
  • کابل های زره دار سه رشته از آرمور با سیم یا نوار فولادی گالوانیزه تشکیل میشود.
  • یک نوع شیلد بافته و شیاردار در کابل آرمور دار به کاررفته است که باعث افزایش انعطاف پذیری کابل زره دار میشود.
  • هادی مسی آن کلاس 2 و کلاس 1 است.

مهم‌ترین دلیل استفاده از فولاد برای تولید عایق کابل، افزایش مقاومت این محصول در برابر فشار مکانیکی خارجی و ضرب دیدگی است.
اگر قرار باشد کابل در جایی نصب شود که خطر آسیب دیدن عایق وجود دارد و یا حوادثی مثل آتش‌سوزی رخ می‌دهد، کابل زره‌دار بهترین گزینه است.

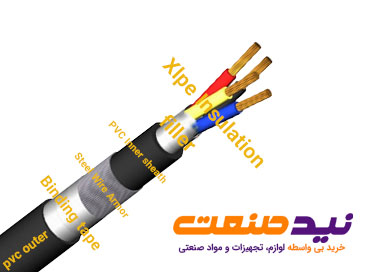

ساختار کابل آرموردار

CU/PVC/SWA/PVC
CU/XLPE/AWA/PVC
CU/PVC/AWA/PVC
CU/XLPE/SWA/PVC

ساختار کابل زره دار

علامت اختصاری کابل زره دار

هر نوع از کابل زره دار با علائم اختصاری متفاوت نشان میدهد.
NYRY: کابل زره دار با دو روکش پی وی سی
N2XRY: کابل زره دار با یک روکش XLPE و یک روکش PVC

جمع بندی

ساختار کابل زره دار تفاوت زیادی با سایر کابل ها ندارد، اما به دلیل وجود لایه های زره پوش از این کابل استفاده میکنند. کابل زره دار با رعایت استانداردهای فنی دقیق تولید می شود تا ایمنی کامل در استفاده از آن تضمین شود. ازطریق این کابل اتصال به شبکه ها کاربردی تر است. این تجهیزات از هادی ها محافظت می کنند تا هیچ گونه مشکلی در آن ها به وجود نیاید.
در نید صنعت میتوان لیست قیمت کابل زره دار و قیمت کابل آرموردار سربدار ببینید و بدون واسطه خرید کنید. فروش کابل آرموردار از بهترین برند های متال، یزد، خراسان افشار نژاد به صورت سفارشی تولید و ارسال خواهد شد.
