راهنمای خرید سیم و کابل مقایسه کابل آلومینیومی و مسی
کابل آلومینیوم بهتر است یا مسی؟ یکی از مهمترین سوالات پرتکرار در زمینه سیم و کابل است. یک مقایسه جالب و جذاب بین این دو آلیاژ در تولید کابل را باهم مطالعه خواهیم کرد.
کابل آلومینیوم یا مسی؟
اولین نکته‌ای که برای انتخاب یک المان برای پروژه وجود دارد انتخاب مناسب‌ترین و مقرون به صرفه‌ترین گزینه است. خصوصا اگر این المان تجهیز با اهمیتی مانند کابل برق باشد.
کابل‌ها رابط الکتریکی بخش‌های مختلف هستند و مشکل و خرابی در آنها کل سیستم را با اختلال رو به رو می‌کند پس برای جلوگیری از چنین اشکالاتی کافیست در همان ابتدا با بررسی کافی، بهترین گزینه را انتخاب نمایید.
کابل‌های مسی به دلیل رسانایی بسیارخوب مس، از زمان گذشته تاکنون کاربرد گسترده‌ای داشتند اگرچه اخیرا با گران شدن قیمت مس انتخاب این گزینه برای برخی برقکاران مشکلاتی از نظر هزینه ایجاد کرده است اما کابل آلومینیومی توانسته‌اند جایگاه خود را به عنوان جایگزین مناسب کابل مسی در بازار باز کنند. کماکان انتخاب بین این دو گزینه چالش‌هایی را به همراه دارد. اگر تمایل دارید این کابل‌ها را بهتر بشناسید با ما همراه شوید.
در این مقاله قصد داریم با نگاهی کوتاه به ویژگی‌های هرکدام از این دو محصول و تفاوت کابل آلومینیوم با مس و اطلاعاتی را برای شناخت بهتر آنها و معیار‌هایی که باید برای خرید این محصولات درنظر بگیرید ارائه کنیم.
تفاوت کابل آلومینیوم با مس را بدانیم
کابل‌ها از المان‌های کلیدی در شبکه انتقال و توزیع برق هستند. وجود برخی ویژگی‌های ساختاری در کابل‌ها مدل‌های مختلفشان را نسبت به هم متمایز می‌کند. یکی از این ویژگی‌ها جنس رسانای داخل کابل است. این رساناها از فلزات مختلفی مانند نقره، مس، فولاد و آلومینیوم و... هستند.کابل‌های مسی و آلومینیومی دو مدل از کاربردی‌ترین انواع کابلند. حال به بررسی تفاوت‌ها و مقایسه این دورقیب خواهیم پرداخت:
برای مشخص کردن فرق کابل برق آلومینیومی با مسی بهتر است با برخی از خواص این فلزات آشنا شویم. این خواص را می توان در دو دسته فیزیکی و ظاهری بررسی کرد.
-
خواص فیزیکی
فلز مس به عنوان یکی از رایج‌ترین رساناها در تولید سیم‌ها و کابل‌ها دارای چگالی 8.96 گرم بر سانتی‌متر مکعب است و رسانایی الکتریکی 100 دارد در حالیکه چگالی آلومینیوم 2.7 گرم بر سانتی‌متر مکعب است و رسانایی الکتریکی 61 دارد.
از نظر وابستگی به تغییر دما کابل مسی در تغییرات دما مقاومت بیشتری نشان می‌دهد اما کابل آلومینیومی منبسط و منقبض می‌شود وتغییرات ابعادی دارد.
به عنوان جمع بندی موارد ذکر شده می‌توان نتیجه گرفت در در دو کابل با اندازه یکسان، کابلی که از جنس آلومینیوم ساخته شده باشد وزن کمتری نسبت به نوع مسی دارد اما از نظر مقاومت الکتریکی مس برای عبور دادن جریان برق، مقاومت کمتری نسبت به آلومینیوم دارد بنابراین اتلاف کمتری خواهد داشت و با عبور جریان، کمتر گرم می شود. برای رفع مشکل اتلاف انرژی الکتریکی و کاهش تولید گرما در کابل‌های آلومینیومی میتوانید از جدول تبدیل ابعاد استفاده کنید.
-
خواص ظاهری
اما بپردازیم به خواص ظاهری، اگر به سطح مقطع کابل نگاه کنید اولین مشخصه ظاهری که به چشم می‌آید رنگ فلز داخل آن است. رسانای کابل آلومینیومی به رنگ نقره‌ای است در حالی که در کابل مسی این رنگ مسی است. مشخصه ظاهری دیگر شکل پذیری و چکش خواری فلز است که میزان منعطف بودن کابل را مشخص می کند. از آنجایی که فلز مس قابلیت شکل پذیری بیشتری نسبت به آلومینیوم دارد بنابراین کابل مسی هم نسبت به نوع آلومینیومی منعطف تر است و برای استفاده از آن در محل‌هایی که نیاز به خم کردن کابل باشد به نیروی زیادی نیاز نخواهید داشت.
-
نوع هادی
یکی دیگر از تفاوت‌های این دو کابل در نوع رساناست. در کابل‌های آلومینیومی نوع هادی می‌تواند به دو صورت مفتولی و نیمه افشان باشد درحالی که کابل‌های مسی قابلیت تولید در سه نوع کابل افشان، نیمه افشان و مفتولی را دارند.
مزایای کابل مسی
سیم مسی مقاومت بالایی دارد به گونه ای که مواد شیمیایی روی آن اثر نمی گذارند و پوسیده نمی شوند. از نظر استحکام مکانیکی کابل وسیم مسی کارآیی وبی دارند .
سیم وکابل مسی بسیار نرم و منعطف می باشد به این دلیل کار با آن بسیار سهل و آسان است .به طور کلی تجهیزاتی که از هادی مسی باشند با اکسیژن واکنش نمی دهند و به قول مروف دچار زنگ زدگی نمی شوند با این تفاسیر در صورت اکسید شدن فلز مس خاصیت رسانایی خود را از دست نمی دهد.میزان باروری کابل برق مسی بالا می باشد. برای اطلاع بیشتر از قیمت سیم و کابل های دیگر به سایت نید صنعت مراجعه نمایید.
مزایای کابل آلومینیوم :
برخلاف سیم مسی وزن کابل آلومینیومی کمتر و کار با آن با سهولت است .
خرید کابل آلومینیومی به صرفه تر و ارزان قیمت هستند
سیم مسی و سیم آلومینیوم منعطف هستند ولی کابل آلومینیومی از کابل مسی انعطاف پذیرتر می باشد .
جریان الکتریکی را به صورت یکنواخت هدایت می کند .
به دلیل سبک وزن بودن آن حمل وانتقال آن آسان است .
در صورت استفاده از سیم وکابل آلومینیوم احتمال دزدیدن آن پایین است
جدول کابل مس و آلومینیوم
همانطور که در ابتدا گفته شده مقاومت حرارتی آلومینیوم نسبت به مس بیشتر است بنابراین اگر بخواهید یک کابل آلومینیومی را جایگزین کابل مسی کنید در صورتی که کابل انتخابی عینا مانند کابل مسی باشد با افت زیادی مواجه خواهید شد برای انتخاب گزینه مناسب باید از جدولی مشابه جدول زیر کمک بگیرید.
این جدول برای تبدیل اندازه کابل مسی و آلومینیومی به یکدیگر است. ستون اول قطر مربوط به کابل مسی و ستون دوم قطر کابل آلومینیومی را به میلی‌متر مشخص می کند. سطر اول جدول نشان دهنده طول کابل با واحد متر است و در داخل جدول هم مقدار جریان با واحد آمپر قرار دارد.
برای تبدیل ابعاد کابل مسی به آلومینیومی با دانستن طول کابل، شدت جریان و مساحت سطح مقطع کابل مسی قادرید که سطح مقطع کابل آلومینیومی جایگزین را پیدا کنید. برای واضح‌تر شدن موضوع با یک مثال آن را توضیح می‌دهیم. در جریان 40 آمپر در حالتی که طول کابل 200 متر باشد به کابل مسی با قطر 16 میلی‌مترمربع یا کابل آلومینیومی با قطر 25 میلی متر مربع نیاز است. که البته ضریب دمایی را نیز باید به این مطلب اضافه کرد و اگر دمای محیط مورد استفاده بالاتر باشد باید سطح مقطع بیشتری را نیز در نظر گرفت.
|
سطح مقطع کابل مسی |
سطح مقطع کابل آلومینیومی |
10 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
1.5 |
2.5 |
27 |
15 |
7 |
5 |
- |
- |
- |
- |
- |
- |
- |
|
2.5 |
4 |
36 |
25 |
12 |
8 |
6 |
- |
- |
- |
- |
- |
- |
|
4 |
6 |
46 |
40 |
20 |
13 |
10 |
8 |
6 |
- |
- |
- |
- |
|
6 |
10 |
58 |
58 |
30 |
20 |
15 |
12 |
10 |
8 |
7 |
6.5 |
6 |
|
10 |
16 |
77 |
77 |
50 |
33 |
25 |
20 |
16 |
14 |
12 |
11 |
10 |
|
16 |
25 |
100 |
100 |
80 |
63 |
40 |
32 |
26 |
22 |
20 |
17 |
16 |
|
25 |
50 |
130 |
130 |
125 |
83 |
62 |
50 |
41 |
35 |
31 |
27 |
25 |
|
35 |
70 |
155 |
155 |
155 |
115 |
86 |
69 |
57 |
49 |
43 |
38 |
34 |
|
50 |
95 |
185 |
185 |
185 |
156 |
117 |
93 |
78 |
66 |
58 |
52 |
46 |
|
70 |
120 |
230 |
230 |
230 |
222 |
166 |
133 |
111 |
95 |
83 |
74 |
66 |
|
95 |
150 |
275 |
275 |
275 |
275 |
225 |
180 |
150 |
129 |
112 |
100 |
90 |
|
120 |
185 |
315 |
315 |
315 |
315 |
278 |
222 |
185 |
159 |
139 |
123 |
111 |
|
150 |
240 |
355 |
355 |
355 |
355 |
330 |
264 |
220 |
189 |
165 |
147 |
132 |
|
185 |
300 |
400 |
400 |
400 |
400 |
393 |
314 |
267 |
224 |
196 |
174 |
157 |
|
240 |
400 |
465 |
465 |
465 |
465 |
437 |
349 |
291 |
249 |
218 |
194 |
174 |
|
300 |
500 |
550 |
550 |
550 |
550 |
496 |
397 |
331 |
283 |
248 |
220 |
198 |
|
400 |
600 |
745 |
745 |
745 |
745 |
559 |
447 |
373 |
319 |
279 |
248 |
224 |
معایب کابل آلومینیوم:
- میزان باروری آن برای انتقال جریان الکتریکی پایین است .
- میزان انعطاف پذیری آن پایین است
- میزان استحکام آن پایین است
- سریع اکسید می شود
- این امکان را دارد به شکل مفتول تبدیل شود
معایب کابل مسی:
کابل مسی نسبت به کابل آلومینیومی زن بیشتری دارد از نظر قیمت، کابل مسی گران تر از کابل آلومینیومی می باشد، کابل مسی از نظر مادی ارزش بیشتری نسبت به آلومینیومی دارد و احتمال دزدیدن ان بیشتر است.
مقایسه قیمت کابل مسی و آلومینیومی
در سال‌های اخیر قیمت فلز مس افزایش زیادی داشته و به همین دلیل در حال حاضر قیمت کابل مسی نسبت به نوع مشابه آلومینیومی بیشتر است.
در ادامه این متن به برخی از سوالات پرتکرار که احتمال دارد در زمان خرید کابل آلومینیومی و مسی برای شما پیش بیاید پاسخ خواهیم داد.
مقایسه کابل آلومینیومی و مسی، کدام بهتر است؟
درواقع برای انتخاب بین این دو محصول گزینه بهتر و بدتر وجود ندارد و هرکدام از این دو مدل در شرایط خاصی می توانند بهترین گزینه باشند. اما برای شناخت بهتر، باید برتری هرکدام بر دیگری را بدانیم. پاسخ به این سوال که “ امتیاز کابل آلومینیومی بر مسی چیست؟ “ شاید تا حدودی بتواند این موضوع را روشن سازی کند. جدول زیر با مشخص کردن مزایا و معایب هرکدام از این دو محصول می‌تواند شما را در یافتن پاسخ این سوال کمک نماید.
|
کابل مسی |
کابل آلومینیومی |
||
|
مزایا |
معایب |
مزایا |
معایب |
|
|
|
|
اما علاوه بربررسی مزایا و معایب شما میتوانید مناسب ترین گزینه موردنیاز خود را با مقایسه کابل آلومینیومی و مسی از نظر کاربرد مشخص نمایید:
از کابل‌های آلومینیومی اکثرا در شبکه توزیع و انتقال و دکل‌های برق و موارد این چنینی استفاده می‌شود در حالی که با توجه به ایمنی بالاتری که کابل‌های مسی دارند از آنها برای برق کشی ساختمان‌ها، موتورهای برق و برق کشی داخلی استفاده می شود.
پس برای برق کشی ساختمان و یا فضاهایی که انبساط و انقباض هادی براثر دما می تواند خطر آفرین باشد میتوانید از کابل مسی استفاده نمایید در حالیکه اگر وزن سبک برای حمل و نصب آسان و قیمت مناسب مدنظر شماست کابل آلومینیومی انتخاب بهتری برای شما خواهد بود.

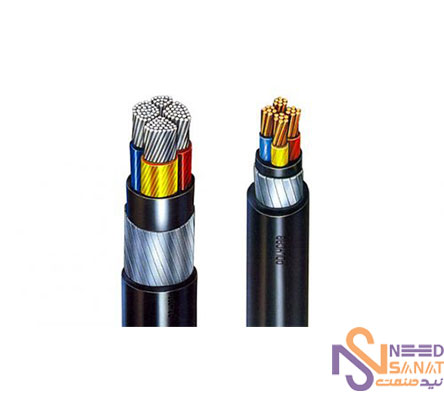

کابل مسی و آلومینیومی و راه های تشخیص آنها

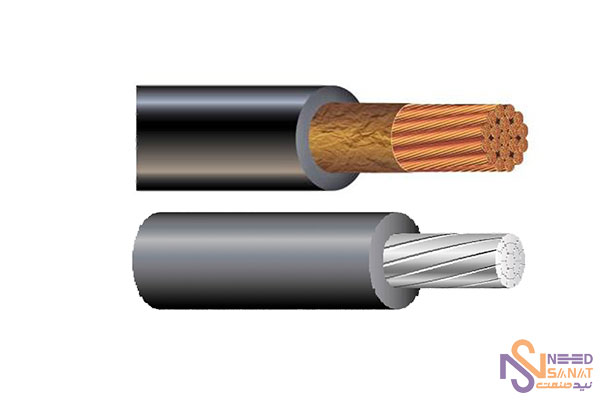

ساده‌ترین روش تشخیص کابل مسی از آلومینیوم مشاهده سطح مقطع آن است. همانطور که در تصویر مشاهده می‌کنید در مقطع کابل مسی فلز هادی مسی رنگ است (تصویر بالا) و در مقطع کابل آلومینیوم (شکل پایین) فلز هادی نقره ای رنگ است.
البته تفکیک و تشخیص این دو محصول از طریق برخی مشخصات فنی هم امکان پذیر است به عنوان مثال همانطور که گفته شد کابل‌های مسی سنگین‌تر از مدل آلومینیومی هستند پس درصورتی که هر دو کابل را در دسترس داشته باشید با مقایسه وزن هم میتوانید این دو را از یکدیگر تشخیص بدهید.
اتصال کابل آلومینیوم به مس
اتصال کابل آلومینیوم به مس به طور مستقیم امکان پذیر نیست زیرا:
- واکنش پذیری آلومینیوم امکان واکنش بین دو فلز و ایجاد یک لایه در سطح تماس را ایجاد می‌کند که می‌تواند مقاومت الکتریکی را افزایش دهد و موجب گرم شدن محل اتصال و وقوع آتش سوزی شود.
- مقاومت الکتریکی بالای آلومینیوم نسبت به مس در سیکل‌های طولانی، انبساط و انقباض‌های متعددی را در کابل ایجاد می‌کند که به مرور زمان باعث شل شدن محل اتصال می شود.
بنابراین اتصال این دو کابل ایمن نیست و نمیتوان آنها را به طور مستقیم به هم متصل کرد و برای این کار نیاز به قطعات مخصوصی دارید.

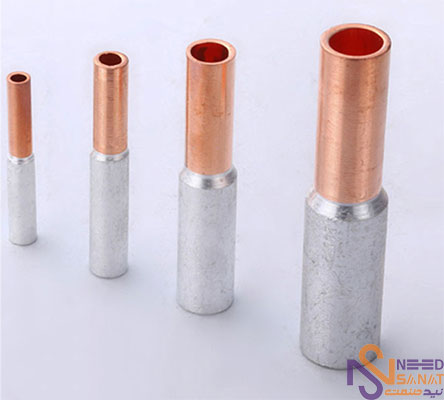

که یکی از این قطعات موف بیمتال است.
درنهایت کدام را انتخاب کنم؟
تفاوت عمده این دو کابل در 5 پارامتر کلیدی وزن، میزان رسانایی الکتریکی، انعطاف پذیری، قیمت و واکنش پذیری است که به عنوان جمع بندی مطالب بالا می‌توان گفت اگرچه کابل آلومینیومی و مسی هرکدام مزایا و معایب خاص خود را دارند ولی این ویژگی‌ها هر کابل را برای کاربری خاصی مناسب می‌کنند. پس با آگاهی از مزیت‌ها و اشکالات هر مدل میتوانید بهترین گزینه را یافت.
کابل‌های مسی وزن سنگین‌تر، سطح مقطع کوچک‌تر، انعطاف پذیری کمتر و قیمت بالاتری دارند درحالی که واکنش پذیری کم و تغییرات کم ابعادی نسبت به دما آن را برای استفاده در فضاهای بسته ایمن تر می‌کند. اما وزن سبک‌تر، راحتی نصب و قیمت پایین از برتری‌های کابل آلومینیومی نسبت به مسی است. اگرچه این نوع کابل انعطاف پذیری پایینی دارد اما همچنان باتوجه به مزیت‌هایش گزینه مناسبی برای خطوط توزیع و انتقال برق به شمار می‌رود.
