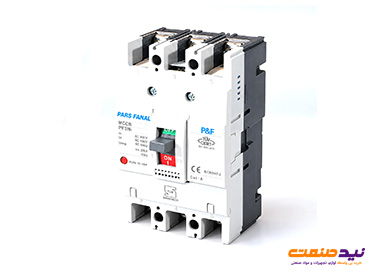

راهنمای انتخاب و خرید کلید اتوماتیک

برای انتخاب و خرید کلید اتوماتیک باید پارامترهایی مانند جریان و ولتاژ نامی، قدرت قطع، تعداد پل، نوع حفاظت و سایز فریم را بررسی کنید. توجه به شرایط محیط نصب، برند، استاندارد، اصالت کالا و خدمات پس از فروش نیز به انتخاب کلیدی ایمن و متناسب با مدار کمک می کند.

راهنمای انتخاب و خرید کلید اتوماتیک

برای خرید کلید اتوماتیک، توجه به مشخصات فنی محصول اهمیت زیادی دارد، چون عملکرد صحیح آن مستقیما با حفاظت مدار و تجهیزات الکتریکی ارتباط دارد. جریان و ولتاژ نامی، قدرت قطع، تعداد پل، نوع واحد حفاظتی و تیپ کلید بایستی حتما متناسب با بار و شرایط شبکه تعیین شوند.

سایز فریم، شرایط محیط نصب، استاندارد، اصالت برند و خدمات پس از فروش نیز روی انتخاب یک کلید مطمئن تاثیر دارند. با بررسی این پارامترها می توانید کلیدی متناسب با ظرفیت مدار تهیه کنید و احتمال قطع های ناخواسته، آسیب تجهیزات و مشکلات حفاظتی را کاهش دهید.

چرا انتخاب درست کلید اتوماتیک مهم است؟

انتخاب درست کلید اتوماتیک باعث می شود مدار در برابر اضافه بار و اتصال کوتاه به موقع محافظت شود و ایمنی تجهیزات افزایش پیدا کند. اگر کلید مناسبی را برای مدار انتخاب نکنید، ممکن است با مشکلات زیر روبرو شوید:

• گرم شدن بیش از حد سیم ها و تجهیزات
• آسیب دیدن عایق سیم کشی
• افزایش احتمال آتش سوزی
• قطع های مکرر و بی دلیل مدار
• آسیب به تجهیزات برقی در اثر خطاهای الکتریکی
• کاهش پایداری و اطمینان سیستم
• عملکرد نادرست حفاظت در زمان اتصال کوتاه
• افزایش هزینه های تعمیر و نگهداری
• کاهش عمر مفید تجهیزات الکتریکی

جدول پارامتر های کلیدی در خرید کلید اتوماتیک

پارامتر	نکته مهم
جریان نامی	جریان نامی کلید می بایست حدود ۲۰ تا ۲۵ درصد بیشتر از جریان کاری بار باشد و از ظرفیت کابل بیشتر نباشد.
ولتاژ نامی	ولتاژ نامی کلید باید برابر یا بیشتر از ولتاژ سیستم باشد.
قدرت قطع	قدرت قطع باید از حداکثر جریان اتصال کوتاه احتمالی محل نصب بیشتر باشد و شاخص های Icu و Ics نیز بررسی شوند.
تعداد پل	تعداد پل را متناسب با نوع شبکه انتخاب کنید؛ ۱ پل برای فاز، ۲ پل برای فاز و نول، ۳ پل برای سه فاز و ۴ پل برای سه فاز دارای نول است.
نوع واحد	حفاظت واحد حرارتی مغناطیسی برای کاربردهای عمومی و واحد الکترونیکی برای تنظیم دقیق تر و کاربردهای حساس مناسب است.
نوع کلید	تیپ های B، C، D، K و Z را بر اساس جریان هجومی و نوع تجهیزات انتخاب کنید تا از قطع ناخواسته یا کاهش حفاظت جلوگیری شود.
سایز فریم	سایز فریم باید با ابعاد و فضای نصب موجود در تابلو برق سازگار باشد.
شرایط محیط نصب	دما، رطوبت، گرد و غبار و ارتعاش محل نصب را بررسی کنید تا کلید با شرایط محیطی سازگار باشد.
برند و اصالت	از برند های معتبری مثل زیمنس، هیوندای و... کلید را تهیه کنید.
استاندارد	مطابقت کلید با استانداردهای معتبر مانند GOST IEC 60947-1 و GOST IEC 60947-2 را بررسی کنید.
گارانتی و خدمات پس از فروش	مدت گارانتی، شرایط پوشش، محدودیت ها و خدماتی مانند مشاوره فنی و پشتیبانی تعمیرات را قبل از خرید بررسی نمایید.

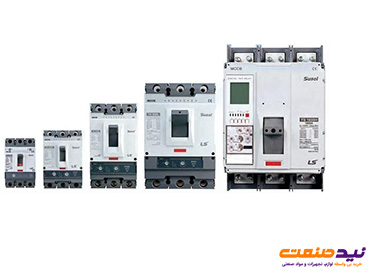

بررسی کامل ۱۱ پارامتر در هنگام خرید کلید اتوماتیک

برای خرید کلید اتوماتیک، بایستی پارامترهای مهمی مثل جریان و ولتاژ نامی، قدرت قطع، تعداد پل، نوع حفاظت، تیپ کلید و سایز فریم را بررسی کنید و به شرایط محیط نصب، برند، اصالت و استاندارد محصول هم توجه داشته باشید. همچنین با بررسی گارانتی و خدمات پس از فروش، کلیدی متناسب با نیاز مدار و شرایط نصب انتخاب و تهیه نمایید.

۱. جریان نامی کلید اتوماتیک

جریان نامی کلید اتوماتیک نشان می دهد کلید چه مقدار جریان را می تواند به صورت مداوم و بدون قطع شدن تحمل کند. برای تعیین مقدار مناسب، جریان نامی کلید باید حدود ۲۰ تا ۲۵ درصد بیشتر از جریان کاری عادی بار در نظر گرفته شود. برای مثال، اگر یک الکتروموتور در شرایط عادی ۷۵ آمپر جریان مصرف کند، کلید ۱۰۰ آمپر می تواند گزینه مناسبی برای آن باشد و از قطع های ناخواسته هنگام راه اندازی جلوگیری کند.

البته آمپر کلید نباید از ظرفیت تحمل جریان کابل بیشتر باشد، چون در این حالت حفاظت مدار به درستی انجام نمی شود. اگر جریان نامی کلید کمتر از نیاز بار باشد، قطع مکرر رخ می دهد و اگر هم بیش از حد بالا باشد، ممکن است کلید در زمان اضافه بار واکنش مناسبی نشان ندهد.

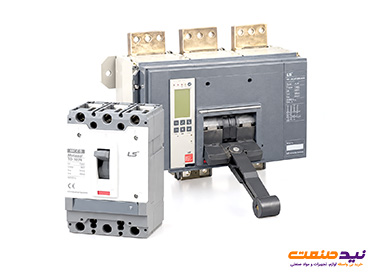

۲. ولتاژ نامی کلید

ولتاژ نامی کلید اتوماتیک باید با ولتاژ سیستم شما متناسب باشد. این مشخصه نشان می دهد کلید حداکثر چه ولتاژی را می تواند به صورت ایمن قطع و وصل کند و شامل ولتاژ بهره برداری نامی (Ue) و ولتاژ عایق نامی (Ui) می شود. Ue همان ولتاژی است که کلید در شرایط عادی شبکه با آن کار می کند و Ui حداکثر ولتاژی است که عایق کلید می تواند بدون شکستگی یا آسیب تحمل کند و معمولا از Ue بیشتر در نظر گرفته می شود.

برای ایمنی بیشتر، ولتاژ نامی کلید اتوماتیک با محفظه قالبی نباید کمتر از ولتاژ سیستم باشد و مقدار آن را باید برابر یا بیشتر از ولتاژ سیستم در نظر بگیرید. از آن جا که ولتاژ خط در شبکه های فشار ضعیف ایران، یعنی ولتاژ بین دو فاز، معمولا ۴۰۰ ولت است، بایستی کلیدی با حداقل ولتاژ نامی ۴۰۰ تا ۴۱۵ ولت AC را انتخاب نمایید. از جمله نمونه‌ هایی از استاندارد‌های ولتاژ کلید‌ های اتوماتیک و کاربرد هر یک می‌ توان به موارد زیر اشاره داشت:

• IEC 60947-2: ولتاژ نامی تا ۱۵۰۰ ولت DC را پوشش می دهد و برای کاربردهای جریان مستقیم، مثل سیستم های انرژی خورشیدی، مناسب است.
• UL 489: برای ولتاژ نامی تا ۸۰۰ ولت AC در نظر گرفته شده و معمولا در سیستم های برق AC مورد استفاده قرار می گیرد.
• UL 489B: ولتاژ نامی تا ۱۵۰۰ ولت DC را پوشش می دهد و در سیستم های جریان مستقیم، از جمله انرژی های تجدیدپذیر، کاربرد دارد.
• ANSI NEMA AB 3: برای ولتاژ نامی تا ۱۰۰۰ ولت AC مناسب است و در بسیاری از مصارف تجاری و کارخانه ای استفاده می شود.

۳. قدرت قطع کلید اتوماتیک

قدرت قطع کلید اتوماتیک نشان می دهد کلید هنگام اتصال کوتاه، حداکثر چه مقدار جریان خطا را می تواند با ایمنی مناسب قطع کند و این مقدار با واحد کیلو آمپر (kA) بیان می شود. انتخاب قدرت قطع باید بر اساس حداکثر جریان اتصال کوتاه احتمالی در محل نصب و شرایط شبکه انجام شود، زیرا در محیط های صنعتی و نزدیک ترانسفورماتور، جریان خطا ممکن است به ده ها کیلوآمپر برسد.

در ساختمان های مسکونی معمولا قدرت قطع ۶ تا ۱۰ کیلو آمپر است، اما در کاربردهای صنعتی ممکن است ۲۵ کیلو آمپر یا بیشتر نیاز باشد. اگر قدرت قطع MCCB کمتر از جریان اتصال کوتاه احتمالی باشد، کلید ممکن است نتواند جریان را ایمن قطع کند و خطر آسیب به تجهیزات، تابلو و خود کلید افزایش می یابد. برای بررسی قدرت قطع کلید اتوماتیک، شما باید دو شاخص زیر را در نظر بگیرید:

1. ظرفیت قطع اتصال کوتاه نهایی (Icu): این پارامتر بیشترین جریان خطایی را نشان می دهد که کلید MCCB می تواند فقط یک بار قطع کند؛ بنابراین اگر جریان اتصال کوتاه از Icu بیشتر باشد، کلید توانایی قطع ایمن آن را ندارد و بایستی از تجهیز حفاظتی مناسب دیگری استفاده نمایید.
2. ظرفیت قطع اتصال کوتاه عملیاتی (Ics): Ics میزان جریانی را مشخص می کند که کلید می تواند در حالت بهره برداری و به دفعات متعدد قطع کند و همچنان قابل استفاده بماند.

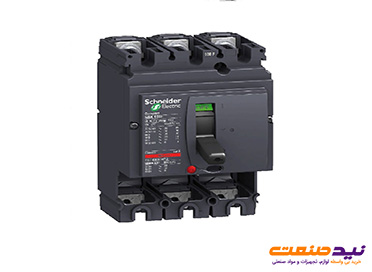

۴. تعداد پل کلید اتوماتیک

تعداد پل کلید اتوماتیک را بایستی بر اساس نوع شبکه و تعداد سیم هایی که لازم است هم زمان قطع و وصل شوند، مشخص کنید. در مدار تک فاز، کلید تک پل برای قطع و وصل فاز و مدل ۲ پل برای قطع هم زمان فاز و نول استفاده می شود.

اگر مدار شما ۳ فاز و بدون نول است، باید از کلید ۳ پل که هر ۳ فاز L1، L2 و L3 را هم زمان کنترل و از مدار محافظت می کند، استفاده نمایید. برای شبکه سه فاز دارای نول و مدارهایی که بارهای تک فاز و سه فاز را به صورت ترکیبی دارند، استفاده از کلید ۴ پل می تواند ایمنی بیشتری ایجاد کند.

۵. نوع واحد حفاظت کلید

نوع واحد حفاظت کلید اتوماتیک مشخص می کند کلید چگونه خطاهایی مثل اضافه بار و اتصال کوتاه را تشخیص و برای قطع مدار واکنش نشان می دهد.

• حرارتی-مغناطیسی (Thermal-Magnetic): این نوع واحد تریپ، حفاظت مدار را با دو ساز و کار انجام می دهد؛ بخش حرارتی در برابر اضافه بار واکنش نشان می دهد و بخش مغناطیسی هنگام بروز اتصال کوتاه، مدار را با سرعت بالا قطع می کند. این ساختار ساده، کاربرد گسترده و هزینه مناسب تری دارد و برای بسیاری از تابلوهای برق فشار ضعیف و مدارهای قدرت مورد استفاده قرار می‌ گیرد.
• الکترونیکی (Electronic / Micrologic): در واحد واحد حفاظت الکترونیکی یا میکرولوجیک، خطاها با کمک مدارهای الکترونیکی و ریزپردازنده تشخیص داده می شوند. این مدل امکان تنظیم دقیق جریان و زمان تاخیر قطع را فراهم می کند و به واسطه دقت بالا در کنترل جریان و تنظیم پارامترهای حفاظتی، برای تجهیزات صنعتی، حفاظت موتورها و پروژه های حساس گزینه مناسبی است. هزینه این نوع کلید معمولا از مدل حرارتی مغناطیسی بیشتر است.

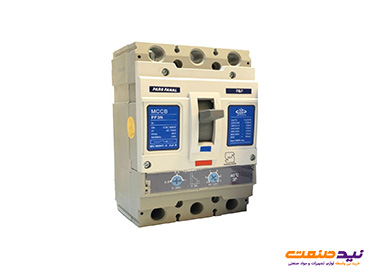

۶. انتخاب نوع مناسب کلید

نوع کلید اتوماتیک را بایستی بر اساس مقدار جریان کاری، میزان جریان هجومی و نوع تجهیزات متصل به مدار انتخاب کنید. تفاوت اصلی انواع کلید اتوماتیک شامل B، C، D، K و Z در محدوده جریان لازم برای عملکرد حفاظت مغناطیسی است و انتخاب نادرست می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت شود.

کلید نوع B

کلید نوع B زمانی برای مدار وارد عمل می شود که جریان به حدود ۳ تا ۵ برابر جریان نامی برسد. این تیپ برای مدارهایی با جریان بار پایین و جریان هجومی کم مناسب است و می تواند در برابر اضافه بار و اتصال کوتاه از تجهیزات محافظت کند.

کلید نوع C

در تیپ C، قطع مدار در محدوده ۵ تا ۱۰ برابر جریان نامی انجام می‌ شود. این نوع برای بسیاری از کاربردها، خصوصا واحدهای تجاری و مدارهای الکترونیکی، انتخاب مناسبی محسوب می‌ شود و از مدار در برابر اتصال کوتاه محافظت می‌ کند. البته در برخی کاربردهای خاص ممکن است هزینه بیشتری داشته باشد.

کلید نوع D

تیپ D برای مدارهایی در نظر گرفته شده که با جریان‌ های بالاتر سر و کار دارند و در کاربردهای صنعتی استفاده می‌ شود. محدوده عملکرد آن ۱۰ تا ۲۰ برابر جریان بار کامل است و زمان تأخیر عملکرد آن می‌ تواند بین ۰٫۰۴ تا ۳ ثانیه باشد.

کلید نوع K

کلید نوع K برای حفاظت مدار در برابر عبور جریان بیش از حد مجاز به کار می‌ رود و می‌ تواند در محدوده ۸ تا ۱۲ برابر جریان بار کامل عمل کند. این مدل برای حفاظت بهتر از ۲ کابل در برابر جریان اضافی مورد استفاده قرار می‌ گیرد.

کلید نوع Z

نوع Z حساسیت بالایی دارد و در صورت رسیدن جریان به حدود ۲ تا ۵ برابر جریان نامی، مکانیزم قطع را به سرعت فعال می‌ کند. این ویژگی باعث می‌ شود برای تجهیزاتی که حتی افزایش ناچیز جریان می‌ تواند به آن ها آسیب بزند، مناسب باشد.

۷. سایز فریم کلید

توجه به سایز فریم کلید اتوماتیک باعث می شود ابعاد آن با فضای موجود در تابلو برق سازگار باشد و نصب آن بدون مشکل انجام شود.

۸. توجه به شرایط محیط نصب کلید

برای انتخاب کلید اتوماتیک مناسب، باید شرایط محیط نصب را در نظر بگیرید. دما، رطوبت، گرد و غبار و ارتعاش می توانند روی عملکرد و طول عمر کلید تاثیر بگذارند؛ به همین خاطر، کلیدی را انتخاب کنید که با شرایط محل نصب سازگار باشد.

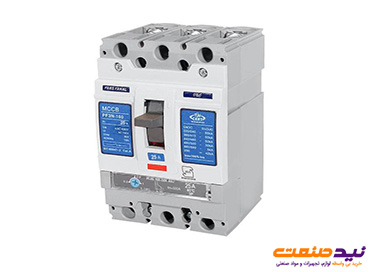

۹. توجه به برند و اصالت کلید

انتخاب برند معتبر و اطمینان از اصالت کلید اتوماتیک، نقش مهمی در عملکرد مطمئن و ایمنی تجهیزات برقی دارد. از جمله برندهای معتبر این کلیدها می‌ توان به اشنایدر الکتریک، زیمنس، هیوندای، ای بی بی و… اشاره داشت.

۱۰. استاندارد های کلید اتوماتیک

استانداردهای کلید اتوماتیک نقش مهمی در ایمنی، عملکرد و قابلیت اطمینان این تجهیزات دارند. کلیدهای MCCB مطابق استانداردهای GOST IEC 60947-1 و GOST IEC 60947-2 ساخته و ارزیابی می شوند که الزامات مربوط به طراحی، عملکرد و آزمایش تجهیزات ولتاژ پایین را مشخص می کنند. رعایت این استانداردها به عملکرد صحیح و سازگاری کلید اتوماتیک در سیستم های الکتریکی کمک می کند.

۱۱. گارانتی و خدمات پس از فروش کلید

هنگام خرید کلید اتوماتیک، مدت و شرایط گارانتی را بررسی کنید تا در صورت وجود ایراد تولید، امکان تعمیر یا تعویض محصول را داشته باشید. گارانتی معتبر می تواند نشان دهنده تعهد شرکت به کیفیت محصول و ارائه پشتیبانی مناسب باشد و خیال شما را از بابت مشکلات احتمالی راحت تر کند.

همچنین خدمات پس از فروش، مانند مشاوره فنی، راهنمایی نصب و پشتیبانی تعمیرات، می تواند به عملکرد بهتر و افزایش عمر کلید کمک کند. توجه داشته باشید که برخی گارانتی ها آسیب های ناشی از نصب نادرست و یا استفاده نامناسب از دستگاه را پوشش نمی دهند.

بنابراین، پیش از خرید کلید اتوماتیک حتما مدت گارانتی، موارد تحت پوشش، محدودیت ها و کیفیت خدمات ارائه شده توسط شرکت را به دقت بررسی نمایید.

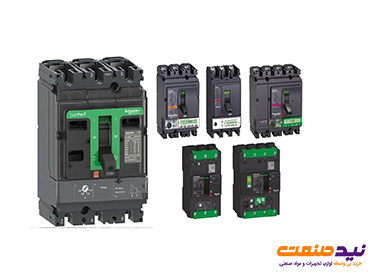

چطور جریان نامی کلید اتوماتیک را محاسبه کنیم؟

برای تعیین جریان مورد نیاز یک مدار DC، توان کل مصرفی مدار را تقسیم بر ولتاژ آن کنید. رابطه محاسبه به شکل زیر است:

I = P / V

در این رابطه، I جریان مدار بر حسب آمپر، P توان واقعی یا بار الکتریکی بر حسب وات و V ولتاژ مدار بر حسب ولت است.

برای مدارهای AC تک فاز، ضریب توان را نیز باید در محاسبه جریان در نظر بگیرید:

I = P / (V × PF)

در مدار AC سه فاز، رابطه محاسبه به صورت زیر خواهد بود:

I = P / (۱. ۷۳۲ × V × PF)

اگر قرار است مدار DC یا AC برای عبور بارهای مداوم و ثابت مورد استفاده قرار بگیرد، جریان به دست آمده را ضربدر ۱٫۲۵ کنید. پس از محاسبه جریان، کلیدی با جریان نامی نزدیک به مقدار محاسبه شده یا کمی بالاتر انتخاب کنید.

جریان نامی کلید اتوماتیک متناسب با سایز سیم

جریان نامی کلید اتوماتیک باید با توان عبور جریان سیم متناسب باشد تا در صورت اضافه بار، مدار پیش از آسیب دیدن سیم قطع شود. سیم های ضخیم تر معمولا جریان بیشتری را با ایمنی مناسب عبور می دهند، اما شرایط نصب نیز روی جریان مجاز آن تاثیر دارد. برای نمونه، سیم مسی نصب شده داخل لوله، کابل یا به صورت دفنی، معمولا جریان مجاز کمتری نسبت به سیم قرار گرفته در فضای آزاد دارد.

• سیم سایز ۱٫۵ میلی متر: جریان مجاز حدود ۱۵ آمپر
• سیم سایز ۲٫۵ میلی متر: حدود ۲۰ آمپر
• سیم سایز ۴ میلی متر: حدود ۲۵ آمپر
• سیم سایز ۶ میلی متر: حدود ۳۵ آمپر
• سیم سایز ۱۰ میلی متر: حدود ۵۰ آمپر

به طور معمول، جریان نامی فیوز یا کلید اتوماتیک نباید از جریان مجاز سیم بیشتر باشد؛ زیرا عبور جریان اضافی می تواند موجب افزایش دما و آسیب به عایق سیم شود.

سخن پایانی

اگر می خواهید برای مدار خود کلید اتوماتیک مناسبی تهیه نمایید، باید جریان نامی را با مصرف واقعی بار و ظرفیت کابل هماهنگ کنید و قدرت قطع، ولتاژ نامی و تعداد پل را هم متناسب با شبکه در نظر بگیرید. نوع واحد حفاظتی و تیپ کلید را بر اساس نوع بار و جریان هجومی مشخص کنید تا هم حفاظت کافی داشته باشید و هم با قطع های ناخواسته روبه رو نشوید.

شرایط محیط نصب، سایز فریم، استاندارد، برند و اصالت کالا نیز در عملکرد مطمئن کلید اهمیت دارند. هنگام خرید کلید اتوماتیک، گارانتی و خدمات پس از فروش را نادیده نگیرید و مشخصات درج شده روی محصول را با نیاز واقعی تابلو مطابقت دهید. اگر برای تعیین آمپراژ یا قدرت قطع تردید دارید، محاسبه جریان و بررسی ظرفیت کابل و جریان اتصال کوتاه را به کارشناس برق بسپارید تا کلید با حاشیه ایمنی مناسب انتخاب شود.
