کابل خود نگهدار چیست

در این مقاله به معرفی کابل خودنگهدار، انواع این کابل، مزایا و معایب آن می پردازیم.

کابل خودنگهدار چیست؟

کابل‌های ABC یا همان خودنگهدار را معمولاً بر روی دکل‌های مخصوص توزیع برق نصب می‌کنند. ذکر این نکته حائز اهمیت است، روکش کابل‌های خودنگهدار معمولاً مقاومت بالایی در برابر عوامل محیطی دارد. کارآیی این کابل به منظوره انتقال و پخش نیرو در خط های هوایی است. شامل هادی از جنس آلومینیوم و عایق از جنس پلی اتیلن شبکه ای یا کراس لینک است
این کابل‌ها برای اولین بار هفتادسال پیش در کشور فرانسه مورداستفاده قرار گرفتند. در اکثر مواقع افراد در شبکه‌های برق فشار ضعیف یا فشار متوسط از این نوع کابل استفاده می‌کنند. بااین‌وجود گاهی اوقات این نوع کابل در شبکه‌های فشارقوی نیز مورداستفاده قرار می‌گیرد. کابل خودنگهدار قیمت متفاوتی دارد برای اطلاع بیشتر و خرید سیم و کابل با کارشناسان ما در فروش تماس حاصل فرمایید.

انواع کابل خود نگهدار

  1. کابل خود نگهدار فشار ضعیف( ولتاژ 220 ولت تا 1 کیلو ولت)

ساختمان این کابل شامل  رشته های به هم تابیده شده است و به صورت کلی در پخش برق خانگی کاربرد دارد. بنابراین کابل خود نگهدار فشار ضعیف تک فاز و سه فاز بر طبق رشته های ساخته شده به شکل زیر طبقه بندی می شوند:

  • کابل خود نگهدار شش رشته: ساختمان این کابل شامل 3رشته فاز، یک رشته روشنایی معابر،یک رشته نول و یک رشته نگه دارنده است.
  • کابل خود نگهدار پنج رشته: ساختمان این کابل شامل 3 رشته فاز، یک رشته روشنایی معابر و یک رشته نوا نگهدارنده است.
  • کابل خود نگدار سه رشته: این کابل از یک رشته فاز،یک رشته روشنایی معابرو یک رشته نول نگهدارنده است.
  • کابل خود نگهدار دو رشته: این کابل دارای یک رشته فاز و یک رشته نول است. که وظیفه آن خدمت رسانی به مشترکین و تغذیه تک فاز است.



  1. کابل خود نگهدار فشار متوسط ( ولتاژ 1 کیلو ولت تا 63 کیلو ولت )

ساختمان این کابل از 3 رشته که که دور تا دور یک رشته سیم فولادی نگهدارنده لخت را پوشانده است ساخته شده است  که به آن کابل بهم تابیده شده هوایی نیز می گویند.دارای سطح مقطع های گوناگونی هستند و دارای اندازه های استاندارد35،70،120 و 150 هستند.
چون این کابل خود نگهدار فشار متوسط در مقابل شرایط طبیعی  مثل پرتو ماورا بنفش نور خورشید قرار می گیرند بنابراین نیاز است گه عایق بیرونی دارای مقاومت بالایی باشند. این کابل از لایه هایی ساخته شده که عبارتند از:

1) هادی 2) اسکرین هادی 3)عایق 4)اسکرین عایق 5) نوار جدا کننده 6)شیلد فلزی 7)نوار جداکننده شیلد فلزی از غلاف 8)غلاف بیرونی 9)سیم نگه دارنده

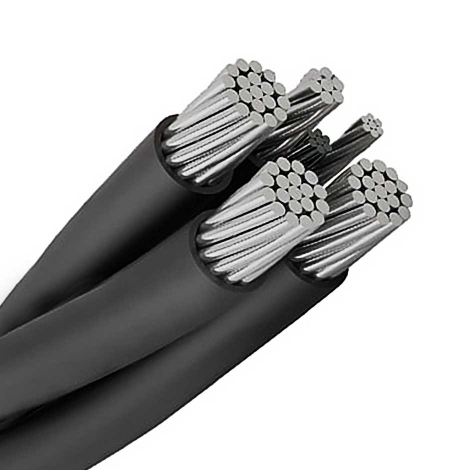

کابل خود نگهدار

ویژگی کابل خودنگهدار برق

یکی از مهم‌ترین ویژگی‌های کابل‌های ABC یا خودنگهدار وزن نسبتاً پایین آن‌ها است. به دلیل ساختار خاص کابل خودنگهدار برق احتمال سرقت این نوع از کابل‌ها نسبتاً پایین است. به علت مقاومت بالای این نوع از کابل‌ها، هادی درونی آن‌ها در اکثر مواقع دچار قطعی نمی‌شود. طی کردن فرایند نصب این نوع کابل‌ها برای برقراری جریان برق به زمان نسبتاً کمی نیاز دارد. این کابل‌ها بر روی پایه‌های پخش برق نیز نصب می‌شوند.

مزایای کابل خود نگهدار

  • نصب آسان
  • قابل استفاده در مکان های کوچک
  • کم هزینه بودن برای نصب و نگهداری
  • مقاوم بودن در برابر خوردگی و پارگی
  • کاهش صدمات و آسیب ها
  • بالا بردن ایمنی در هنگار کار
  • کاهش انرژی توزیع شده
  • کاهش هزینه شاخه زنی
  • کاهش خطر آتش سوزی
  • بر روی یک تیر امکان نصب کابل خود نگهدار جدید در کنار خط قبلی وجود دارد
  • تیر شکستگی در خطوط کابل خودنگهدار نسبت به خطوط هوایی در عرضه کردن خدمات به مشتری آسوده تر است.
  • کاهش تخلیه جزئی
  • انجام سرویس بر روی خط گرم
  • به کاربردن تیر های  خطوط انتقال کوتاه تر، به خاطره عایق دار بودن
  • با توجه به ساختمان خود ، ارتعاشات کم تر نسبت به سیم های لخت
  • قابلیت نصب فیبر نوری و خطوط تلفن بر روی یک پایه مشترک
  • کاهش هزینه های جانبی خطوط مثل شاخه زنی درختان
  • مقاومت کمتر کابل های خود نگهدار نسبت به خطوط سیمی هوایی
  • هزینه اجرای خطوط انتقال از طریق کابل خود نگهدار در مقایسه با خطوط هوایی تقریبا 10 الی 60 درصد کمتر از خطوط هوایی لخت است.
  • احتمال ولتاژ اضافی که در اثر رعد و برق پایین است.
  • آتش سوزی که در اثر اتصال کوتاه است کم تر اتفاق می افتد.
  • مفصل زدن آسان،با توجه به اینکه فقط یک هادی لازم به مفصل کششی دارد
  • نصب راحت به دلیل عدم نیاز به مقره

معایب کابل خودنگهدار برق

کابل‌های ABC یا خودنگهدار در کنار مزایای متعدد، معایبی نیز دارند. . میزان اتلاف برق در سیم و کابل فشار ضعیف بین دو تا سه درصد از کل جریان است. در صورت استفاده از کابل‌های خودنگهدار برای برقراری جریان برق در فواصل طولانی میزان اتلاف انرژی بیشتر خواهد شد.

 احتمال ایجاد ترک‌های سطحی بر روی پوشش این کابل‌ها در صورت قرارگیری در هوای آفتابی و گرمای زیاد و سرما و باران بسیار وجود دارد. در صورت استفاده از این کابل در مسیرهای طولانی برای برقراری جریان برق احتمال افت ولتاژ وجود دارد.زمانی که شبکه و سیم مسی به کابل خود نگهدار و آلومینیوم متصل می شود به دلیل مستقرشدن این دو فلز در کنار یکدیگر سبب خوردگی می شود و در نتیجه این خوردگی موجب قطع برق می شود.

کاربرد کابل خود نگهدار

یکی از اصلی ترین کارآیی این کابل در شبکه های  توزیع برق است.و در سیستم های برق کشی و روشنایی منازل استفاده می شوند. از به وجود آمدن رخدادها پیشگیری می کند و باعث زیبایی شهر می شود و از لحاظ اقتصادی مناسب و همچنین به خاطره دارا بودن وزن کم در سیستم های مخابراتی استفاده می شوند.

بیسترین کارآیی این کابل در سیستم های فشار ضعیف و متوسط است.و در امنیت داشتن خطوط انتقال جریان و دیتا در ارتفاعات و تخلیه های جزئی کاربرد دارد. از دیگر موارد کابل خود نگهدار عبارت است از: بالا بردن مقاومت در برابر رعد و برق، لازم نداشتن به مقره و لوازم جانبی خاص، کاهش نویز،مقاومت بالا در برابر خوردگی و پوسیدگی، قابل استفاده در مکان های تنگ و تاریک، ضد آب بودن،کاهش هزینه های تخلیه بار الکتریکی و تعداد انشعابات و آسیب ها است.

اجزا کابل خودنگهدار برق

اصلی‌ترین بخش کابل ABC یا همان خودنگهدار هادی آن محسوب می‌شود. همان‌طور که پیش‌تر به این موضوع اشاره کردیم هادی این نوع از کابل‌ها از جنس آلیاژ آلومینیوم است. از میان سایر اجزای کابل‌های خودنگهدار می‌توان به عایق آن‌ها اشاره کرد. عایق این نوع از کابل‌ها معمولاً از جنس پلی‌اتیلن است.

مقاومت بالای عایق در برابر عوامل محیطی ضروری به‌حساب می‌آید. بر روی بخش‌های هادی یا همان رسانا و عایق سیم یک پوشش خاص قرار می‌گیرد. این پوشش وظیفۀ جدا کردن هادی و عایق را بر عهده دارند. ماهیت این پوشش در اکثر مواقع نیمه‌رسانا است. از میان سایر اجزای این نوع از کابل‌ها می‌توان به پوشش حفاظ مسی و سیم نگه‌دارنده اشاره کرد.

مشخصات کابل خودنگهدار

قطر کابل‌های ABC یا خودنگهدار بین پانزده میلی‌متر تا چهل‌ودو میلی‌متر است. هر هزار متر از این کابل‌ها بین دویست‌تا هزار و نهصد کیلوگرم وزن دارد. ذکر این نکته حائز اهمیت است به‌طورکلی هر چه ضخامت و تعداد رشته‌های کابل‌ها بیشتر باشد وزن آن‌ها بالاتر خواهد بود. مقاومت الکتریکی کابل خودنگهدار برق نیز معمولاً بین 0.25 تا 1.9 اهم است.
