مفصلها، تجهیزات و لوازم برقی هستند که برای اتصال سر به سر، دو راهی یا چند راهی کابل، همین طور جهت انشعاب گیری انواع کابل و رفع عیب و آسیب دیدگی آنها، بدون نیاز به تعویض کاربرد دارند.
مفصلها انواع مختلفی دارند که رایج ترین و کاربردی ترین آنها، مفصل حرارتی است. در واقع مفصل حرارتی یک نوع روکش است که اگر در معرض حرارت قرار بگیرد، جمع و منقیض میشود. مفصل حرارتی را به دو دسته، فشار ضعیف و فشار متوسط (فشار قوی) تقسیم میکنند.
موضوع مورد بررسی در این مقاله مفصل حرارتی فشار متوسط است.
مفصل حرارتی فشار متوسط (3/3 تا 36 کیلو ولت)

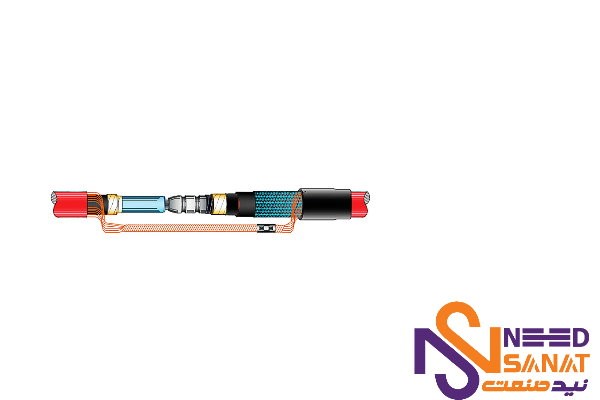

مفصل حرارتی فشار متوسط (Heat Shrinkable Cable Joint Medium Voltage ) به این معنا است که توانایی اتصال دو کابل برق در محدوده ولتاژ متوسط (3/3 تا 36 کیلو ولت) را دارد. در واقع این مفصل حرارتی کابل فشار متوسط، پرکاربردین نوع مفصل حرارتی جهت متصل نمودن دو کابل است.
این مفصل را، برای سطح ولتاژ 3.3/1.8 کیلو ولت تا 26/45 کیلو ولت استفاده میکنند. مواد پلی اولیفن را برای ساخت مفصل حرارتی فشار متوسط به کار میبرند و همچنین روکش حرارتی آن، از جنس پلیمر کراس است.
مفصل حرارتی فشار متوسط را، اگر برای اتصال دو کابل یک سایز و یک شکل استفاده کنند، "مفصل ساده" نامیده میشود. در صورتی که این مفصل را برای وصل کردن کابلهای مختلف و سایزهای گوناگون به کار ببرند، به آن "مفصل تبدیلی یا مبدل" میگویند.
در حقیقت، مفصل حرارتی کابل فشار متوسط نه تنها میتواند دو کابل یکسان و یک شکل را به یکدیگر وصل کند بلکه توانایی اتصال کابلهای آرموردار به بدون آرمور، یک رشته به سه رشته دارد و همچنین این مفصل میتواند کابلی را که عایق روغنی دارد به کابلی با عایق خشک در سایزهای متفاوت وصل کند.
در ولتاژهای بالا، اصولا عایق حرارتی توانایی کنترل میدان الکتریکی و مغناطیسی را ندارد به همین دلیل در سیستم فشار متوسط از مفصلهای سیلیکونی استفاده میکنند و اینکه در این مفصل، برای مهار نمودن همه میدانهای مغناطیسی از هسته مخروطی شکل کمک میگیرند.
مزایای مفصل حرارتی فشار متوسط
- مقاوم در برابر خراش، ساییدگی و ضربه
- سازگار با جنس و مدلهای مختلفهادی
- جلوگیری از آسیب دیدن کابل توسط عوامل خارجی با مهر و موم نمودن ورودی کابل
- مقاومت بالا در برابر مواد شیمیایی و آلودگی
- قابل استفاده در مناطق مرطوب
- قابلیت اضافه نمودن کیت ارتینگ
- دارای استاندارد IEFC60502، CENELEC HD 629t CENELECHD 628.
وظایف مفصل حرارتی فشار متوسط
- عایق کردن کابل
- کنترل میدان الکتریکی
- جلوگیری از نفوذ آب و رطوبت
- مراقبت در برابر شرایط نامساعد
ویژگی مفصل حرارتی فشار متوسط
- قابل استفاده برای کابلهای خشک، آرموردار، بدون آرمور، سرب دار
- قابل استفاده برای کابلهای روغنی و خشک
- قابل استفاده برای کابلهای تک کوره و سه کوره
- قابل استفاده برای دوراهههای آلومینیومی، مسی و فول بیمتال
- قابل استفاده برای ولتاژهای متفاوت
- داشتن استانداردهای لازم

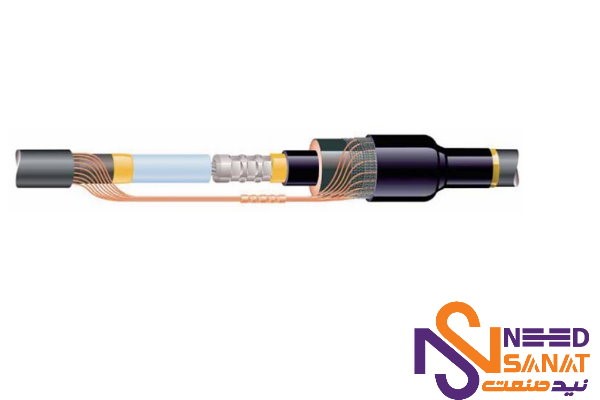

اجزای مفصل حرارتی فشار متوسط
- سیم ارت کابل(شیرینگ، آرمور)
- سیستم آب بندی کابل
- کنترل کننده میدان الکتریکی
- دو راهه برای وصل کردن کابلها
- رابطهادی عایق (موف)
قیمت مفصل حرارتی فشار متوسط چقدره؟
عوامل مهمی که در قیمت مفصل حرارتی فشار متوسط دخیل هستند، شامل جنس روکش، نوع مفصل، سایز مفصل، تک جداره یا دو جداره بودن مفصل، برند سازنده و... میشود.
لازم به ذکر است که مفصلهای تولید شده توسط برندهای ایرانی نسبت به برندهای خارجی قیمت مناسب تری دارند. برای آگاهی از قیمت مفصلها میتوانید با مراکز یا نمایندگی فروش این محصولات تماس بگیرید.
خرید مفصل حرارتی کابل فشار متوسط
برای خرید این مفصل باید به نوع شیلد، جنس دو راهه( آلومینیوم، مس، بیمتال)، نوع عایق، آرموردار یا بدون آرمور بودن کابل، سایز کابل، عملکرد مفصل، دمای محیط، شرایط اقلیمی، محیطی و همچنین محدودیتهای فضا دقت کرده و سپس بر اساس آن مفصلی با سایز مناسب را انتخاب کنید. علاوه بر مدنظر قرار دادن این فاکتورها، لازم است که مفصلها دارای استاندارد و تاییدیه شرکت توزیع و توانیر باشند.
در واقع مهمترین نکته برای خرید مفصل حرارتی فشار متوسط، همخوانی کیت مفصل با مشخصات کابل است.
سخن پایانی
در این مقاله با مفصل حرارتی فشار متوسط که به آن مفصل فشار قوی نیز گفته میشود، مزایا و همینطور وظایف و ویژگیهای آن، آشنا شدید. برای خرید این محصول میتوانید به صورت حضوری اقدام کرده و یا با استفاده از اینترنت و جستجو در سایتهای معتبر فروش لوازم الکتریکی، مفصل مورد نیاز خود را بر اساس موارد ذکر شده در مقاله انتخاب و خرید خود را به راحتی انجام دهید.
توجه داشته باشید که بهتر است برای جلوگیری از هر نوع آسیبی هنگام نصب مفصل حرارتی کابل فشار متوسط، از افراد ماهر و متخصص در این زمینه کمک بگیرید. امیدواریم مطالعه این مبحث برای شما مفید بوده باشد. انتقادات و پیشنهادات سازنده خود را با ما در میان بگذارید.
