لیست قیمت کلید حرارتی ال اس

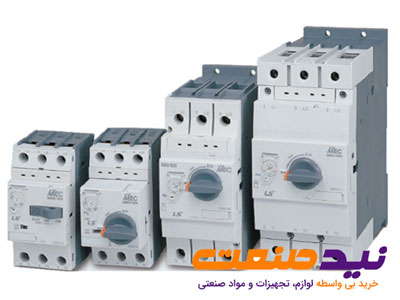

کلید حرارتی ال اس (LS Motor Protection Circuit Breaker) وسیله ای حفاظتی برای کنترل، قطع و محافظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. این کلیدها علاوه بر محفاظت از موتور ها، قابلیت راه اندازی و توقف به صورت دستی موتور را نیز فراهم می کنند.
اصلی ترین انواع آن شامل کلید حرارتی مغناطیسی-حرارتی (Thermal-Magnetic Breaker) برای حفاظت ترکیبی در برابر اضافه بار و اتصال کوتاه، کلید حرارتی با رله بی متال (Bimetal Thermal Overload Relay) برای حفاظت دقیق حرارتی، و کلید حرارتی کامپکت (Compact Motor Breaker) با ابعاد کوچک برای تابلوهایی که فضایی محدود دارند مناسب است.
مدل های ذکر شده در جریان نامی (Rated Current)، محدوده تنظیم، ظرفیت قطع (Breaking Capacity)، و نوع مکانیزم حفاظتی بایکدیگر متفاوت هستند.
فروشگاه نیدصنعت بهعنوان مرجع تخصصی خرید کلید حرارتی ال اس گزینه ای ایده آل برای تهیه این کلیدمی باشد. این فروشگاه محصولات را با مناسب ترین قیمت و ارسال سریع به سراسر کشور عرضه می کند.

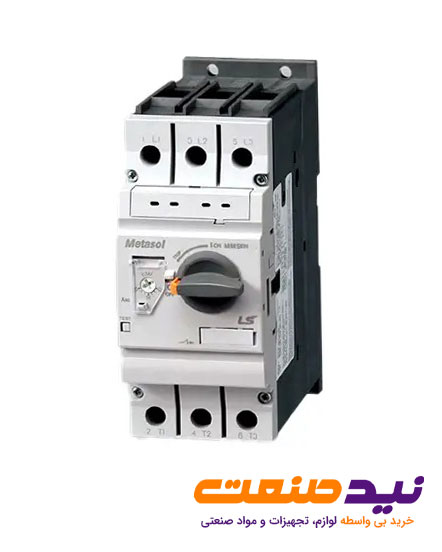

کلید حرارتی ال اس (LS MPCB)
کلید حرارتی ال اس (LS MPCB) از مهم ترین ابزارهای حفاظتی در راه اندازی و مراقبت از الکتروموتورهای صنعتی است. این کلیدها با ترکیب بی متال برای محافظت در برابر اضافه بار و مکانیزم تریپ مغناطیسی برای قطع سریع در اتصال کوتاه، عملکرد مطمئن و دقیقی ارائه می دهند.
سری های Metasol و Meta-MEC هم از مدل های شناخته شده و پرمصرف این کلیدها هستند که در رنج های مختلف تولید می شوند تا بتوان از آن ها برای انواع موتورهای صنعتی استفاده کرد.
به طور کلی، کلید حرارتی LS علاوه بر این که حفاظت در کل موتور، امکان قطع و وصل سریع، تنظیم جریان و افزایش طول عمر تجهیزات را هم فراهم می سازد. این تجهیزات به دلیل کیفیت ساخت بالا و تطابق با استانداردهای معتبر، در بازار ایران هم یکی از انتخاب های قابل اعتماد محسوب می شوند.
عملکرد کلید حرارتی ال اس
کلید حرارتی ال اس یکی از تجهیزات حفاظتی قابل اعتماد برای محافظت موتور در برابر اضافه بار و اتصالکوتاه است. این کلید بر پایه دو مکانیسم اصلی عمل می کند.
تریپ حرارتی (بی متال) که در صورت افزایش جریان از حد مجاز و تداوم این وضعیت، مدار را قطع مینماید، و تریپ مغناطیسی که در شرایط اتصال کوتاه، مدار را در کمترین زمان ممکن و به صورت لحظه ای قطع می کند.
در سیستم های سه فاز، استفاده از این کلیدها از آسیب دیدگی سیم پیچ موتور جلوگیری کرده و موجب افزایش طول عمر آن می شود. قابلیت تنظیم جریان نامی و سازگاری با شرایط دمای محیط نیز به افزایش ایمنی و بهره وری شبکه برق صنعتی کمک می کند.
انواع و سری های تولیدی کلید حرارتی ال اس
کلیدهای حرارتی الاس در سه سری اصلی MMS32، MMS63 و MMS100 عرضه می شوند و هرکدام رنج جریانی مخصوص موتورهای کوچک تا بزرگ صنعتی رو مناسب هستند.
سری های Meta-MEC و Metasol MMS هم از مدل های معروف هستند که به خاطر کیفیت و قدرت قطع بالا در پروژه های صنعتی کاربرد زیادی دارند. این کلیدها در تیپ های S ،H و HI تولید می شوند و انتخاب آن ها باید بر اساس توان موتور و نوع بار انجام شود.
سری MMS Meta-MEC و Metasol MMS
سری Meta-MEC و Metasol MMS از محبوب ترین سری های کلید حرارتی ال اس هستند.
- Meta-MEC: برای پروژه هایی بهکار می روند که رنج جریانشون پایین تا متوسطه است.
- سری Metasol MMS: بیشتر برای کارهای صنعتی سنگین استفاده می شود، چون تنظیم جریان دقیق تر و ظرفیت قطع بالاتری دارد.
در هر دو سری، سیستم حفاظتی حرارتی و مغناطیسی به صورت یکپارچه طراحی شده تا هم در اضافه بار و هم در اتصال کوتاه عملکرد مطمئنی ارائه دهند. کیفیت بدنه، کنتاکت های خوب و عملکرد نرم کلید هم باعث شده در پمپ ها، کمپرسورها، خطوط مونتاژ و تابلوهای فرمان زیاد مورد استفاده قرار بگیرند.
تیپ های قدرت قطع (S – H – HI)
کلیدهای حرارتی ال اس در سه تیپ S ،H و HI تولید می شوند که هر یک قدرت قطع متفاوتی ارائه می دهند.
- تیپ S: برای کاربردهای عمومی مناسب بوده و برای اغلب موتورهای صنعتی کوچک و متوسط به دلیل قدرت قطع استاندارد، گزینه ای مناسب محسوب می شود.
- تیپ H: با قدرت قطع بالاتر برای شبکه هایی طراحی شده است که احتمال عبور جریان اتصال کوتاه در آن ها بیشتر است.
- تیپ HI: این تیپ نیز بالاترین قدرت قطع را دارد و معمولاً در پروژه های سنگین صنعتی، موتورهای توان بالا و محیط هایی با ریسک بالای اتصالکوتاه مورد استفاده قرار می گیرد.
انتخاب صحیح تیپ قدرت قطع نقش اساسی در افزایش ایمنی، حفاظت سریع و جلوگیری از آسیب های جدی در خطوط تولید دارد.
مشخصات فنی کلیدی کلید حرارتی الاس
مشخصات زیر، کلیدهای حرارتی ال اس را به یکی از گزینه های قابل اعتماد در حفاظت موتورهای صنعتی تبدیل کرده است. مهمترین مشخصات عبارتند از:
- رنج جریان: 0.16 تا 100 آمپر – مناسب برای حفاظت موتورهای کوچک تا سنگین صنعتی
- قدرت قطع: بین 10kA تا 100kA – مقاومت بالا در برابر جریان های اتصال کوتاه
- ولتاژ عملیاتی: تا 690 ولت – قابل استفاده در پروژه های صنعتی با ولتاژ بالا
- دمای محیطی: از °20- تا °60+ – عملکرد پایدار در شرایط محیطی متنوع
- وضعیت کلید: قابل نمایش در سه حالت ON / OFF / TRIP
- استانداردها: دارای استانداردهای بین المللی IEC و UL508
مزایا و ویژگی های کلید حرارتی ال اس
وجود کلید تست خطا (Trip Test) هم کمک می کند قبل از بهره برداری، عملکرد تریپ و صحت سیستم حفاظتی بررسی شود.
در مجموع، کلید حرارتی LS به دلیل دوام مکانیکی بالا، رنج جریانی وسیع، یکی از قابل اعتمادترین گزینه ها برای حفاظت موتور در کاربردهای صنعتی، پمپ ها، کمپرسورها و سیستم های تهویه مطبوع است.
کاربردهای کلید حرارتی الاس
کلید حرارتی ال اس در صنایع مختلفی که از موتورهای سه فاز و تجهیزات دوار بهره می برند، مهمترین کاربرد آن ها عبارتند از:
- ماشین آلات صنعتی و خطوط تولید
- سیستمهای تهویه مطبوع و چیلرها
- صنایع خودروسازی: پمپ ها، نوار نقاله ها و سیستم های رباتیک
- تابلوهای برق صنعتی
- پمپ ها و بوسترپمپ ها
- کمپرسورها و تجهیزات دوار
- خطوط مونتاژ و تجهیزات انتقال مواد
- ماشین آلات بسته بندی
انتخاب کلید حرارتی مناسب موتور
انتخاب کلید حرارتی ال اس باید بر اساس جریان نامی موتور (Full Load Current)، توان موتور (kW) و شرایط محیطی انجام شود. رنج جریان کلید باید به گونه ای تعیین گردد که کمی بالاتر از جریان واقعی موتور باشد تا حفاظت بهینه حفظ شود، بدون آنکه از حد مجاز فراتر رود.
مهندسان برق برای تعیین سری مناسب کلید، از جدول انتخاب MPCB استفاده می کنند که جریان هر موتور بر اساس توان آن مشخص شده و انتخاب سری های MMS32 ،MMS63 یا MMS100 را ممکن می سازد.
همچنین، عواملی مانند نوع بار، سیکل کاری، دمای تابلو و جریان هجومی اولیه موتور باید در فرآیند انتخاب مدنظر قرار گیرند. رعایت این نکات موجب می شود که کلید حرارتی به درستی عمل کرده و از تریپ های غیرضروری و آسیب به سیم پیچ موتور جلوگیری شود.
قیمت کلید حرارتی ال اس
قیمت کلید حرارتی ال اس به چند عامل بستگی دارد؛ از جمله سری کلید (MMS32 ،MMS63 یا MMS100)، رنج جریان، قدرت قطع و تیپ کلید (S–H–HI). معمولاً هر چی قدرت قطع بالاتر و رنج جریان بزرگ تر باشد، قیمت هم بیشتر می شود.
علاوه بر این، وجود تجهیزات جانبی مثل کنتاکت کمکی، E-Handle یا رله شنت هم روی قیمت تأثیر دارد. با توجه به نوسانات بازار، قیمت LS MPCB بهتراست به صورت روزانه بازدید شود. با این حال، کلیدهای حرارتی LS به دلیل دوام بالا، کارکرد دقیق و رعایت استانداردهای بین المللی ارزش خرید بالایی نسبت به برندهای مشابه دارند.
خرید کلید حرارتی ال اس
برای خرید کلید حرارتی ال اس، ابتدا باید جریان نامی موتور، توان موتور، شرایط بار و نوع کاربرد مشخص گردد. انتخاب نامناسب رنج جریان یا سری کلید می تواند به تریپ های غیرضروری، کاهش طول عمر موتور و آسیب به تجهیزات منجر شود.
تأکید بر اصالت کالا و وجود گارانتی معتبر LS اهمیت زیادی دارد، زیرا نمونه های تقلبی در بازار یافت می شوند. استفاده از مشاوره فنی متخصصین برق صنعتی کمک می کند تا بهترین مدل انتخاب شده و هماهنگی کامل با کنتاکتور، کاب لها و سایر تجهیزات تابلو برق برقرار شود. انتخاب درست کلید حرارتی، عملکرد ایمن موتور و کاهش هزینه های نگهداری را تضمین می کند.
تفاوت کلید حرارتی، فیوز و رله حرارتی
کلید حرارتی، فیوز و رله حرارتی همگی برای حفاظت موتور کاربرد دارند، اما هر کدام شیوه عملکرد خاص خود را دارند. فیوز محدود به محافظت در برابر اتصال کوتاه است و پس از عمل کردن نیاز به تعویض پیدا می کند، در حالی که رله حرارتی (بیمتال) تنها اضافه بار را پوشش می دهد و معمولاً باید همراه یک کلید یا کنتاکتور نصب شود.
کلید حرارتی ال اس (MPCB) با ارائه هر دو نوع حفاظت، یعنی اضافه بار و اتصال کوتاه، امکان محافظت کامل موتور را تنها با یک دستگاه فراهم می کند. علاوه بر این، این کلید قابلیت تنظیم جریان نامی دارد و پس از تریپ، بدون نیاز به تعویض، قابل ریست مجدد است.
این ویژگی ها باعث شده MPCB به یک گزینه استاندارد و مطمئن برای حفاظت موتورهای سه فاز در تابلوهای صنعتی تبدیل شود.
نماد کلید حرارتی
در نقشه های برق صنعتی، کلید حرارتی ال اس معمولاً با نماد MPCB نشان داده می شود و در دیاگرام به شکل یک کلید سه فاز با دو مکانیزم تریپ حرارتی و مغناطیسی مشخص می گردد. طراحی این نمادها بر اساس استاندارد IEC انجام شده و وضعیت های ON ،OFF و TRIP در کنار آن قابل مشاهده است.
آشنایی با نماد MPCB برای تکنسین ها و طراحان تابلو برق اهمیت زیادی دارد، زیرا این کلید در کنار کنتاکتور، رله کنترل فاز، بی متال و شینه ها به طور گسترده مورد استفاده قرار می گیرد. رعایت صحیح این نمادها در نقشه کشی باعث افزایش خوانایی نقشه و کاهش خطای نصب می شود.
سوالات متداول درباره کلید حرارتی ال اس
-
تجهیزات جانبی کلید حرارتی LS شامل چه مواردی می شود؟
این تجهیزات شامل کنتاکت های کمکی، شاسی ها، پایه نصب و سایر قطعات مکمل برای نصب و عملکرد بهینه است. -
آیا کلید حرارتی جای بی متال را می گیرد؟
بله، کلید حرارتی LS هم اضافه بار و هم اتصال کوتاه را پوشش می دهد و به این ترتیب نیازی به استفاده جداگانه از بی متال نیست. -
آیا کلید حرارتی را می توان به کنتاکتور وصل کرد؟
بله، کلیدهای ال اس با رابط نصب مخصوص امکان اتصال مستقیم و ایمن به کنتاکتورهای LS را فراهم می کنند. -
آیا کلید حرارتی برای موتور تک فاز مناسب است؟
بله، مدل هایی با رنج جریان پایین برای موتورهای تک فاز مناسب هستند، البته اتصال باید مطابق نقشه سیم کشی انجام شود. -
بهترین سری برای موتورهای سنگین چیست؟
برای بارهای سنگین و موتورهایی با جریان هجومی بالا، سری Metasol MMS با تیپ H یا HI بهترین انتخاب است. -
نحوه تنظیم جریان کلید چگونه است؟
با چرخاندن پیچ تنظیم روی کلید، مقدار جریان تریپ حرارتی بر اساس جریان توصیه شده موتور تنظیم می شود.
