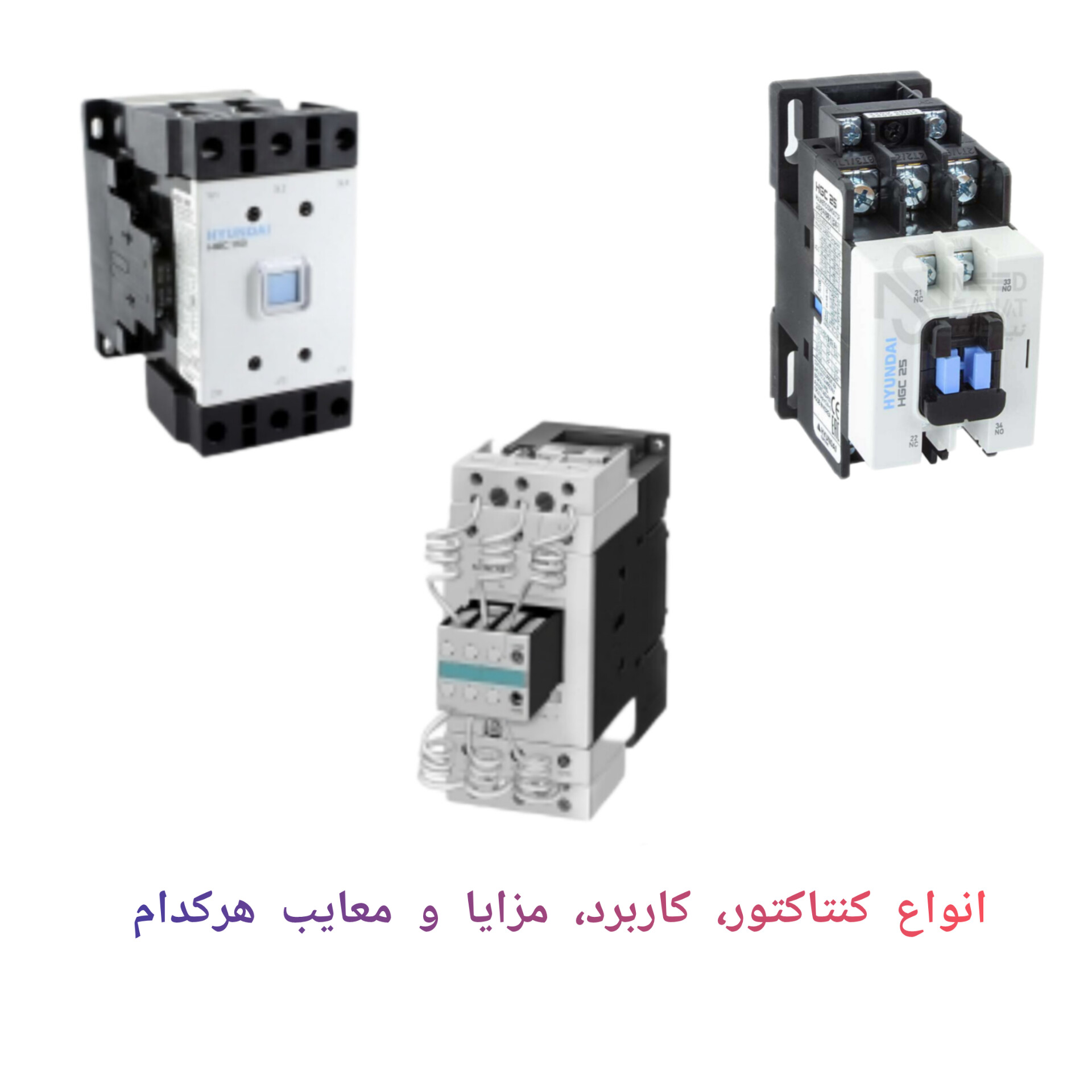

انواع کنتاکتور، کاربرد، مزایا و معایب هر کدام

انواع کنتاکتور از نظر مشخصات فنی و کاربرد متفاوت اند. در اینجا به بررسی کامل آنها پرداخته ایم.

انواع کنتاکتور

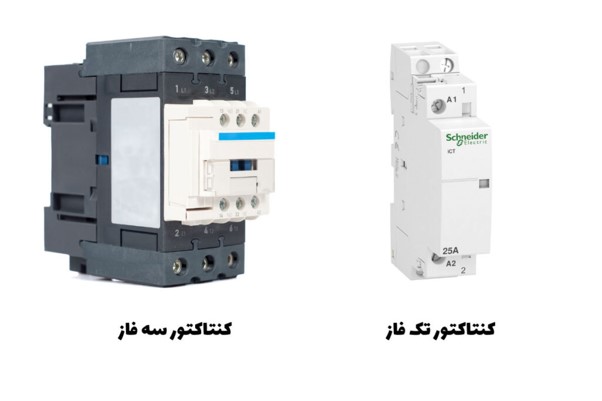

انواع کنتاکتور بر اساس تعداد فاز

کنتاکتور ها بر اساس تعداد فاز به ۲ نوع تک فاز و سه فاز تقسیم می شوند.
کنتاکتور تک فاز: برای مدار های سبک نظیر روشنایی، کولر، پمپ و تجهیزات خانگی تا ۶۳ آمپر کاربرد دارد.
کنتاکتور سه فاز: کنتاکتور ۳ فاز برای موتور ها و تجهیزات صنعتی سنگین تا ۴۰۰ آمپر استفاده می شود و توانایی کنترل بار های بزرگ تر را دارد.
هر دو مدل دارای مزایایی مثل کنترل آسان و عملکرد پایدار هستند، اما کنتاکتور سه فاز ساختار پیچیده تر و هزینه بالاتری دارد.

کنتاکتور تک فاز

کنتاکتور تک فاز قطع و وصل ایمن جریان را در موتور های تک فاز، تابلو های روشنایی، کولر گازی، پمپ آبرسانی، یخچال صنعتی، تجهیزات خانگی، صنایع سبک و اتوماسیون انجام می دهد.
قیمت کنتاکتور تک فاز را عواملی چون سیستم حفاظت حرارتی، نوع نمایشگر (LED یا مکانیکی)، نوع بوبین، ظرفیت قطع، استاندارد های IEC، CE و UL و همچنین کیفیت ساخت محصول تعیین می‌ کنند. این نوع کنتاکتور توسط برند های معتبری مثل زیمنس، هیوندای و… با مشخصات فنی متنوعی عرضه می شود.
این محصول با بوبین، هسته ثابت و متحرک، تیغه های قدرت و فرمان، کنتاکت های NO و NC و نصب روی ریل DIN، در مدل های ۱، ۲ و ۳ پل با جریان ۲۰، ۲۵ تا ۶۳ آمپر، ولتاژ ۲۴ و ۲۲۰ ولت و کنترل VAC ۲۳۰ یا VDC/AC ۲۴ عرضه می شود.

کنتاکتور سه فاز

کنتاکتور سه فاز برای قطع و وصل ایمن جریان در مدار های سه فاز استفاده می شود و در کنترل موتور های الکتریکی، پمپ ها، کمپرسور ها، هیتر ها، تابلو برق و صنایع خودروسازی، نفت، گاز، پتروشیمی، فولاد، ساختمان و نساجی کاربرد دارد.
این کنتاکتور در مدل های حرارتی، خازنی و کمکی، با ولتاژ کاری ۲۲۰ تا ۴۴۰ ولت و ظرفیت های ۹، ۱۲، ۱۸، ۲۲، ۲۵، ۳۲، ۴۰، ۵۰، ۶۵، ۷۵، ۸۵، ۱۰۰، ۱۳۰، ۱۵۰، ۱۸۵، ۲۲۵، ۲۶۵، ۳۰۰ و ۴۰۰ آمپر تولید می شود.
هنگام خرید کنتاکتور سه فاز، مشخصات مدار را با نوع بوبین، ظرفیت جریان، توان، تعداد پل، کنتاکت های کمکی و استاندارد های IEC و CE تطبیق دهید تا انتخاب دقیق تری داشته باشید.

کنتاکتور خازنی

کنتاکتور خازنی یک کلید الکترومغناطیسی تخصصی برای قطع و وصل بانک های خازنی است که با کاهش جریان هجومی، بهبود ضریب توان، کاهش تلفات انرژی و افزایش عمر خازن ها در مدل های تک فاز، سه فاز و هوشمند استفاده می شود. این تجهیز با ظرفیت های ۱۲.۵، ۱۶.۷، ۲۰، ۲۵، ۳۳.۳، ۴۰، ۴۵، ۵۰ و ۶۰ کیلو وار و بوبین ۲۲۰ ولت AC عرضه می گردد.
برای خرید کنتاکتور خازنی به توان بانک خازنی، جریان نامی، ولتاژ بوبین و تعداد کنتاکت‌ های اصلی و کمکی توجه داشته باشید، زیرا این موارد روی عملکرد صحیح و کنترل جریان هجومی تاثیر دارند.
هنگام انتخاب بهتر است ابتدا شرایط مدار و مشخصات پروژه خود را بررسی کنید تا مدلی متناسب با نیاز خود انتخاب نمایید.

انواع کنتاکتور بر اساس نوع جریان

کنتاکتور ها بر اساس نوع جریان به ۲ نوع AC و DC تقسیم می شوند.
کنتاکتور های جریان متناوب (AC) بیشتر برای کنترل موتور های AC، پمپ ها، سیستم های روشنایی و سایر بار های متناوب استفاده می شوند و در ۲ نوع تک فاز و سه فاز با رده های AC1، AC2، AC3 و AC4 در دسترس هستند.
اما کنتاکتور های جریان مستقیم (DC) برای مدار های دارای جریان مستقیم و کنترل موتور های DC به کار می روند. از آنجا که در مدار های DC هنگام قطع جریان، قوس الکتریکی و جرقه بیشتری ایجاد می شود، این کنتاکتور ها با ساختار پیچیده تری تولید می گردند و معمولا در رده های DC1، DC2 و DC3 دسته بندی می شوند.

انواع کنتاکتور بر اساس ولتاژ بوبین

در دسته بندی کنتاکتور ها از نظر ولتاژ بوبین، مدل های ۲۴، ۴۸، ۱۱۰ و ۲۲۰ ولت بیشترین کاربرد را در مدار های فرمان دارند و هر کدام متناسب با شرایط کاری مشخصی انتخاب می شوند.

• بوبین ۲۴ ولت برای تابلو های کنترل صنعتی، سیستم های PLC و محیط هایی با حساسیت ایمنی بالا مناسب است.
• بوبین ۴۸ ولت بیشتر در مدار های کنترلی ویژه و برخی تجهیزات نیمه صنعتی به کار می رود.
• بوبین ۱۱۰ ولت در ماشین آلات و تجهیزات صنعتی خاص استفاده می شود.
• بوبین ۲۲۰ ولت به دلیل امکان استفاده مستقیم از برق شهری، یکی از پر کاربرد ترین گزینه ها برای تابلو های برق عمومی، سیستم های روشنایی و بسیاری از کاربرد های صنعتی و ساختمانی به شمار می آید.

انواع کنتاکتور بر اساس تعداد پل

انواع کنتاکتور از نظر تعداد قطب شامل مدل‌ های تک‌ پل، دو پل، سه‌ پل و چهار پل است.
کنتاکتور تک پل (1P) بیشتر در مدار های تک فاز کاربرد دارد و دو پل (2P) امکان کنترل همزمان فاز و نول یا دو خط فاز را فراهم می کند.
سه پل (3P) پر کاربرد ترین مدل برای راه اندازی و کنترل موتور های سه فاز است و چهار پل (4P) علاوه بر سه فاز، نول را نیز به صورت همزمان مدیریت می کند.

انواع کنتاکتور بر اساس آمپر

از جمله انواع کنتاکتور بر این اساس می‌ توان به کنتاکتور های کم آمپر، با آمپر متوسط، پرآمپر و فوق پرآمپر اشاره کرد.
به طور کلی، کنتاکتور های کوچک تا ۱۰ آمپر، مدل های متوسط از ۱۰ تا ۳۰۰ آمپر، نمونه های بزرگ از ۳۰۰ تا ۱۵۰۰ آمپر و کنتاکتور های فوق سنگین با جریان بیش از ۱۵۰۰ آمپر برای کاربرد های مختلف خانگی، صنعتی و نیروگاهی استفاده می‌ شوند.
کنتاکتور های تک فاز معمولا تا ۶۳ آمپر برای تجهیزات سبکی مثل فن، پمپ و سیستم های تهویه به کار می روند، در حالی که کنتاکتور های ۳ فاز با محدوده ۹ تا ۸۰۰ آمپر گزینه ای مناسب برای موتور های صنعتی، کمپرسور ها و تجهیزات پر مصرف هستند.
در صنایع سنگین نیز از کنتاکتور های جریان بالا با ظرفیت تا ۵۰۰۰ آمپر استفاده می شود تا بار های الکتریکی بسیار سنگین را با ایمنی و پایداری مناسب کنترل کنند.

جدول مقایسه انواع کنتاکتور

جدول بهترین برند های کنتاکتور

سخن پایانی

انتخاب کنتاکتور مناسب به بررسی دقیق نوع بار، تعداد فاز، جریان نامی، ولتاژ بوبین و شرایط کاری مدار بستگی دارد. اگر مدار مورد نظر برای تجهیزات خانگی یا بار های سبک طراحی شده باید از کنتاکتور تک فاز استفاده کنید. اما برای راه اندازی موتور های صنعتی و تجهیزات پر قدرت، کنتاکتور ۳ فاز و در مدار های اصلاح ضریب توان، کنتاکتور خازنی انتخاب مناسبی است. همچنین تهیه کنتاکتور از برند های معتبر و توجه به استاندارد های فنی، ایمنی سیستم را افزایش می دهد، عمر تجهیزات را بیشتر می کند و هزینه های تعمیر و نگهداری را کاهش می دهد.
