کابل خودنگهدار 5 رشته

کابل خودنگهدار 5 سیمه

کابل خود نگه دار 5 رشته

 این کابل از 5 رشته تشکیل شده است. کابل خود نگهدار در زبان انگلیسی به نام کابل باندل شده هوایی نامیده می شود. تمامی رشته های آن در کنار یکدیگر و به هم پیچیده هستند و شکلی یک پارچه را می سازند. 5 رشته کابل خودنگهدار شامل سه رشته برای فازها از جنس آلومینیوم خالص، یک رشته برای فاز روشنایی یا فاز معابر از جنس آلومینیوم خالص و یک رشته هم نقش نول را ایفا می کند و هم نگهدارنده یا مهار کابل است و از آلومینیوم آلیاژی ساخته میشود.
 طبق استاندارد بین المللی ساختمان کابل خود نگهدار به این است که 5 رشته از جنس از جنس آلومینیوم به شدت کشیده و تابیده و فشرده میشوند، و اما به طور کلی از کارآیی این کابل ها می توان برای تامین توزیع جریان برق در خط های هوایی با ویژگی کارآیی بالاو هزینه کم نام برد.

انواع کابل خود نگه دار


کابل های خود نگه دار  را می توان به دو دسته زیر تقسیم کرد:

کابل خود نگه دار فشار متوسط

کابل خودنگه دار فشار متوسط، از سه رشته کابل که به دور یک رشته سیم فولادی نگهدارنده لخت پیچیده شده تشکیل شده است که به آن کابل به هم تابیده شده هوایی (ABC)'گفته می‌شود.

کابل خود نگه دار فشار ضعیف

 این کابل دارای هادی آلومینیومی ،پلی اتیلن،هادی نول و نگهدارنده مشترک آلومینیوم آلیاژی برای کابل های مختلف سه و تک فاز است، این نوع کابل ها، از چهار رشته سیم با سطح مقطع یکسان که سه رشته آن به عنوان فاز،  یک رشته به عنوان نول، یک رشته جهت روشنایی معابر و یک رشته سیم نگهدارنده تشکیل می شود. با توجه به نوع کاربرد، کابل خودنگهدار می تواند به صورت سه فاز (شش رشته) یا تک فاز (چهار رشته) یا تک فاز بدون روشنایی (سه رشته) تولیدو عرضه شود. کابل خود نگهدار فشار ضعیف دارای انواع مختلفی می باشد که عبارتند از: کابل خود نگهدار برق 4 رشته، کابل خود نگهدار 5 سیمه، کابل خود نگه دار 6 رشته

این کابل به همراه سیم نگهدارنده  می تواند به 2 شکل قرار گرفته شود:
1) کابل خود نگهدار آویزان بین پایه ها و نگهدارنده
2)کابل خود نگهدار روکار بر روی نمای ساختمان ها و دیئار ها متصل می شود.

همچنین نید صنعت آماده ارائه انواع کابل خود نگه دار است.

انواع سایز کابل 5 سیمه:

35+16+50*3
50+16+50*3
70+16+70*3
95+25+70*3
120+25+70*3
این اعداد نوشته شده در قسمت بالا هر کدام بیانگر پارامتر هایی هستند که به ترتیب از چپ بیانگر سطح مقطع 3 فاز، فاز روشنایی و نول است.

ویژگی های کابل خود نگه دار 5 رشته

  • احتمال شکست پایه‌ها در صورتی که کابل ۵ رشته در حد پارگی کشیده شوند بسیار کم است
  • وزن نگهدار ۵ رشته کمتر و نصب آن راحت‌تر است
  • کاهش میزان انشعابات غیر مجاز
  • کاهش تخلیه‌های جزئی
  • هزینه‌های پایین و نصب نگهداری
  • نصب آسان به دلیل عدم نیاز به مقر ه
  • به کارگیری در مکان‌های کوچک
  • استفاده از تیره‌های خطوط انتقال کوتاه‌تر به دلیل عایق عایق‌دار بودن کابل
  • نصب خطوط جدید بر روی تیره‌های برق و افزایش ظرفیت خط
  • انجام سرویس بر روی خط گرم
  • در مقابل خوردگی و پارگی مقاومت زیادی دارد.
  • ۱۰ الی ۶۰ درصد هزینه اجرای خطوط انتقال از طریق کابل خود نگهدار کمتر از خطوط هوایی لخت می‌باشد
  • احتمال آتش سوزی بسیار کم رخ می‌دهد
  • کاهش تلفات
  • بر روی یک پایه مشترک فیبر نوری و خطوط تلفن نصب می شوند.

کاربرد های کابل خودنگه دار 5 سیمه

  • تامین برق در خطوط هوایی
  • هزینه پایین نصب این نوع کابل نسبت به کابل های لخت
  • کارایی بیشتری نسبت به کابل های مسی لخت دارد.
  • دارای علیقی از جنس پلی اتیلن یا کراس لینک می باشدو رنگ آن مشکی است.
  • شبکه های توزیع و انتقال انرژی
  • در سیستم کابل کشی برای روشنایی خانه ها و مکان های دیگر کاربرد دارد.

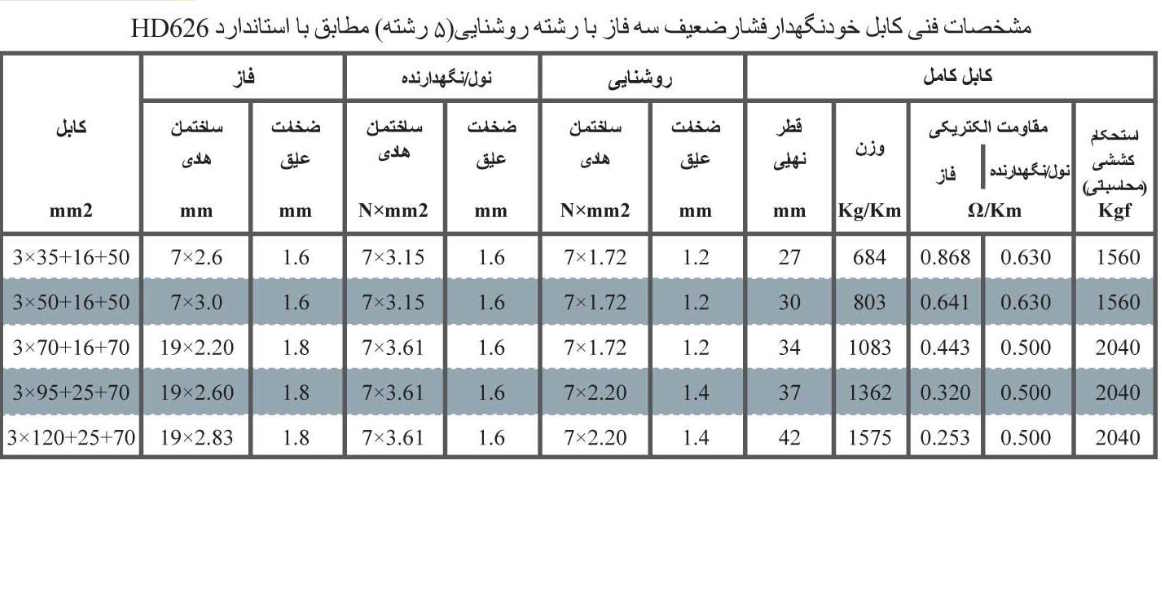

مشخصات فنی کابل خودنگهدار 5 رشته:

جدول مشخصات فنی کابل خودنگهدار 5 رشته

معایب کابل خود نگه دار 5 رشته ای

  • در صورت اتصال شبکه سیم مسی و کابل خود نگهدار امکان به وجود آمدن مشکل هست.
  • کابل‌های خود نگهدار برای تعمیر به تجهیزات ویژه‌ای نیاز دارند و همچنین ترمیم کالای خود نگهدار یک کار زمانبر و طولانی است.
  • در صورتی که کابل خود نگهدار در معرض آفتاب قرار بگیرد امکان آسیب دیدن زیاد است عایق کابل خود نگهدار گاهی اوقات می‌تواند آسیب زننده باشد.

مراحل کابل کشی کابل خود نگه دار

  • نصب پایه برق

ابتدا هنگام کابل کشی کابل خودنگهدار باید تیرهای سیمانی را نصب کنیم.

  • مشخص کردن متراژ کابل

 با اندازه گیری طول مسیر و تعداد تیر برق های موجود باید میزان کابل مصرفی را محاسبه کنیم.

  • مشخص کردن نوع کابل

 برای تعیین نوع کابل، یعنی تکفاز یا سه فاز بودن را تعیین کنیم و به بررسی مصرف کننده و نیاز منطقه بپردازیم

  • نصب با کلمپ

 باید از کلمپ یا اتصال دهنده  برای اتصال کابل ها استفاده کرد که آن را از سر تیرهای برق دیگر به کابل موردنظر وصل می کنیم، همچنین به خاطر داشته باشید که در آخر هر خط، آخرین کلمپ کلمپ  بسته شود.

برش مقطع کابل خود نگهدار 5 رشته

اجزای تشکیل دهنده این کابل خود نگه دار از سه رشته فاز (آلومینیومی)، یک رشته روشنایی(آلومینیومی) و ریک رشته به نام نول عایق شده است. و مزیت خوب این کابل از لحاظ اقتصادی مناسب تره و ایمنی بالایی دارد و همچنین این کابل این شرایط را به گونه ای برای ما فراهم میکند که ما در مناطق جنگلی و پر درخت بدون آسیب به درختان  آن را اجرا کنیم و دیگر ناراحتی در مورد آتش سوزی نداشته باشیم.

نحوه مشخص کردن سایز کابل خود نگهدار 5 سیمه

عایق شدن این کابل به رنگ مشکی است و از گروه پلی اتیلن است و بعد از(TIX-5)کلیه ی رشته ها با مواد x  نول / نگهداذده ) + (روشنایی) + (فاز)3) عایق شدن  تحت تاثیر دما و فشار بالا ی بخار کراسلینک می شوند. از وظابف این کابل میتوان به نقش هادی خنثی (نول) و نگهداری وزن دسته کابل را نام برد

اجزای تشکیل دهنده کابل خود نگه دار 5 رشته

  • عایقxlpe
  • هادی آلو مینیومی
  • سیم نگه دارنده یا مسنجر

قیمت کابل خود نگه دار 5 رشته  طبق عوامل مختلفی دچار نوسان می شود. برای دریافت جدید ترین لیست قیمت کابل خود نگه دار 5 رشته به سایت نید صنعت مراجعه کنید. شما می توانید در نید صنعت سفارش خود را ثبت کنید و خرید مناسب و مقرون بصرفه داشته باشید.
