معرفی کابل XLPE

کابل عایق  XLPE چیست؟

کابل XLPE یا پلی اتیلن کراسلینک شده (Cross-linked Polyethylene) باتوجه به خواص شیمیایی و فیزیکی که در آن وجود دارد توجه های بسیاری را در این سال ها به خود جذب کرده است .ساختار ضربدری شکل و دی الکتریک این کابل باعث می شود که مقاومت بسیار زیادی  در برابر حرارت داشته باشد. بنابراین این کابل مورد مناسبی برای انتقال برق با ولتاژ بالا می باشد.

انواع کابل های XLPE در نید صنعت وجود دارد برای اطلاع از قیمت سیم و کابل از این نوع به کارشناسان ما در نید صنعت مراجعه فرمایید.

کابل عایق  XLPE چه کاربردی دارد؟

  • مقاوم در برابر رطوبت، فشار فیزیکی، خوردگی و حرارت بالا
  • پیشگیری از اتصال الکتریکی میان هادی ها
  • انتقال برق با توان بالا در صنایع، نیروگاه ها، سد ها، فضاهای باز و زیرزمینی
  • مناسب برای لوله کشی ساختمان ها که رطوبت بالایی دارند
  • مقاوم در برابر کشش، ساییدگی، مواد شیمیایی و خورند
  • مقاومت در برابر ولتاژ 300 تا 130 ولت

مزایای کابل XLPE

  • به دلیل خاصیت عالی الکتریکی و مکانیکی برای انتقال جریان برق بسیار مناسب هستند
  • در مقابل حلال ها مقاوم هستند و در مواجهه با مواد شیمیایی خاصیت خود را از دست نمی دهند
  • با توجه به حالت کراسلینک پلی‌اتیلن آنها کاملا منعطف هستند
  • مقاوم در مقابل دمای 90 درجه سانتی گراد به علت خواص XLPE
  • تحمل دمای 250 درجه سانتی گراد در محدوده زمانی کوتاه

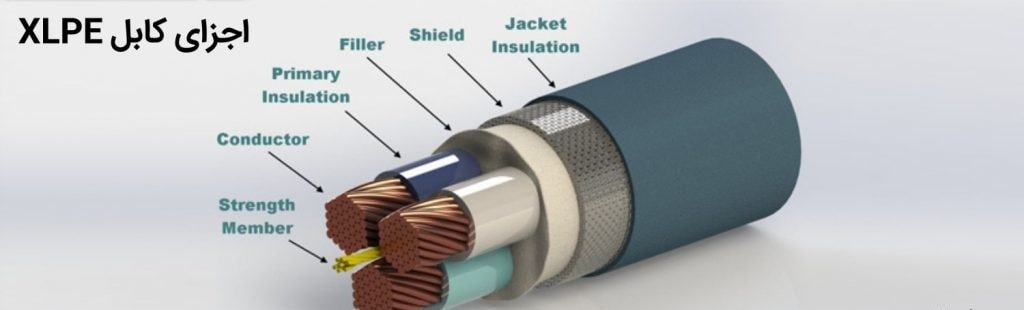

اجزای کابل XLPE

کابل XLPE از اجزای زیر تشکیل می شود:

  • هادی: مرکز اصلی کابل که جریان برق از آن عبور می کند هادی نام دارد. هادی اغلب از رساناهایی مانند مس و آلومینیوم ساخته می شود. سطح ولتاژ این کابل 600 ولت می باشد.
  • لایه‌های نیمه ‌رسانا (نیمه هادی):  لایه هایی که برای خنثی سازی و یکسان سازی میدان الکتریکی کاربرد دارند.
  • عایق: پوششی از جنس XLPE پیرامون هادی که از نفوذ جریان الکتریکی به درون کابل پیشگیری می کند.
  • فیلر:  اغلب درون کابل ها با ماده ای پر می شود که به آن فیلر می گویند. فیلر جای خالی مابین هادی، روکش و عایق داخلی را می پوشاند.
  • روکش یا ژاکت: آخرین بخش خارجی هر کابل عایق است و در صورت پاره شدن عایق درونی از نشت جریان الکتریکی پیشگیری می کند.

انواع مختلف کابل XLPE

کابل ها را میتوان با توجه به کاربردی که دارند به دسته های زیر تقسیم کرد:

  1. USE (Underground Service Entrance): این کابل ها از هادی مسی عایق شده از مواد ترموست و جنس XLPE ساخته شده است. این کابل مقاومتی عالی دارد و برای استفاده های زیرزمینی و مدفون شده در زیر زمین مناسب می باشد، در مقابل تنش های مکانیکی و حرارتی مقاوم است.
  2. RHW: این اختصار به معنی عایق لاستیکی بدنه XLPE است. این کابل تحمل حرارت 75 درجه سانتی گراد را دارد و در مقابل نفوذ آب پایدار است. این کابل ها در خدمات زیرزمینی کاربرد دارند و به عنوان کابل های خودنگهدار نیز شناخته می شوند.
  3. RHH: این کابل ها از نوع فشار ضعیف هستند که حرف اول آن جنس عایق لاستیکی ان را نشان می دهد. دو حرف H پشت سر هم میزان تحمل این کابل را در مقابل دما نشان میدهد که این دما میتواند بیش از 90 درجه باشد. این کابل ها خاصیت ضد آب ندارند. به منظور منتقل کردن برق در کارخانه ‌ها، تأسیسات برقی، مصارف عمومی و تابلو های برق استفاده می شوند.

تفاوت کابل XLPE و PVC

تفاوت کابل XLPE و PVC: این دو کابل از لحاظ خصوصیت های ظاهری و فیزیکی تفاوت هایی دارند که در زیر به برخی از آنها اشار خواهیم کرد:

  • کابل PVC نسبت به رطوبت هوا از مقاومت کمتری برخوردار است
  • کابل های XLPE ماندگاری بیشتری دارند
  • جنس کابل  PVCترموپلاستیک است و قادر به تحمل دمایی تا 70 درجه سانتی گراد است ولی کابل XLPE دمای 90 درجه سانتی گراد را هم میتواند تحمل کند
  • کابل های XLPE در شرایط فیزیکی از جمله کشش و فشار نسبت با کابل های PVC مقاوم تر هستند
  • کابل های XLPE برای انتقال جریان برق در محیط های صنعتی و ساختمانی بهتر هستند
  • نبود کلرید در کابل XLPE نسبت به PVC این مزیت را دارد که با محیط زیست سازگارتر است
  • کابل هایی با عایق PVC نسبتا ارزان قیمت تر هستند

عوامل تاثیر گذار در خرابی کابل های XLPE

گرمای بیش از اندازه: درجه حرارت بالا باعث خرابی این نوع کابل ها میشود زیرا ساختمان بدنه آن از هم گسیخته و ممکن از نشتی نیز ایجاد شود

تماس با مواد اسیدی: کابل XLPE در مقابل مواد شیمیایی بسیار مقاوم است با این حال امکان دارد در مواجهه با مواد اسیدی دچار خوردگی بشود

تماس با لوازم تیز و برنده: تماس با این نوع وسایل موجب بوجود آمدن بریدگی یا زدگی در کابل شده و باعث ایجاد آسیب میشوند.

وجود حفره و نقص در عایق کابل ها: این قبیل فضای خالی باعث میشوند درون کابل به تدریج با آب یا گاز پر شده و موجب بوجود آمدن درخت الکتریکی و آب درختی میشود که این موضوع به کابل آسیب وارد میکند.

سخن پایانی

در این مطلب به تعریف کابل XLPE، کاربرد و مزایای آن، اجزای تشکیل دهنده این کابل و تفاوت های بین این کابل با کابل PVC چیست پرداخته شد. همچنین نتیجه گرفتیم که این کابل بسیار کاربردی است و مورد توجه بسیاری از کاربران می باشد.
