قیمت کنتاکتور تک فاز

خرید کنتاکتور تک فاز | قیمت و مشخصات

برای قطع و وصل ایمن و خودکار جریان برق در مدارهای تک فاز(220 ولت) از کنتاکتور تک فاز به عنوان کلید الکترومغناطیسی کنترل از راه دور استفاده می شود. این دستگاه سیگنال فرمان کم خطر و کم ولتاژ را دریافت و سوئیچینگ بارهای سنگین تک فاز را اجرا می کند که یکی از اجزای حیاتی اتوماسیون های خانگی، صنعتی و تجاری محسوب می شود.
کاربرد کنتاکتور تک فاز به پیشگیری از برق گرفتگی ناشی از قطع و وصل دستی جریان، سوختگی کلیدهای معمولی، آسیب به پمپ، موتور و تجهیزات پرمصرف در مقابل جرقه و جریان های هجومی کمک می کند.
کنتاکتورهای تک فاز انواع گوناگونی دارند که با توجه به کاربرد به انواع کنتاکتور AC، DC ،ماژولار بی صدا و کلیددار یا دستی و خازنی، با توجه به مدل و ساختار به انواع تک پل، دوپل و چهارپل با ولتاژهای بوبین متناوب یا مستقیم ۲۴ تا ۲۲۰ ولت و آمپراژهای ۲۰ تا ۶۳ آمپر تقسیم می شوند. جهت انتخاب هوشمندانه این محصول توجه به نکاتی از جمله جریان و توان نامی بار، ولتاز بوبین فرمان، نوع بار (مقاومتی یا القایی و جریان راه اندازی)، فضای تابلو برق (نصب تابلویی یا ریلی DIN) و کنتاکت های کمکی از اهمیت بالایی برخوردار است. جهت آشنایی بیشتر با مشخصات فنی و جزئیات کنتاکتور تک فاز و انتخاب مدل مورد نظر ادامه مطالب را دنبال کنید.

چرا کنتاکتور تک فاز انتخاب مناسبی است؟

کنترل از راه دور، خودکار و ایمن: جهت پیشگیری از خطرات برق گرفتگی، تحریک بوبین با جریان و ولتاژ ضعیف انجام و مدار قدرت اصلی ایزوله شده که این کار باعث فرمان پذیری مستقیم از PLC، تایمر، ترموستات و سنسور می شود.
عملکرد بی صدا و کم ارتعاش: از فناوری بهینه سازی هسته مغناطیسی و ساختار ماژولار برای از بین بردن صدای آزارهنده کلیدزنی در کنتاکتورهای صنعتی استفاده می شود که در میان رقبا این ویژگی برای کاربرد در تابلو برق های خانگی، بیمارستان ها، دفاتر اداری و فضاهای مسکونی بسیار مهم است.
طراحی ماژولار، مینیاتوری و نصب آسان: جهت کاهش هزینه ساخت و صرفه جویی در فضای نصب تابلو برق ها، این کنتاکتور با ابعاد کوچک به اندازه فیوزهای مینیاتوری و نصب سریع روی ریل استاندارد DIN طراحی شده است.
طول عمر مکانیکی و الکتریکی بالا: سایش کم تیغه ها و کاربرد آلیاژ نقره در محل قطع و وصل و محفظه ایزوله (درجه حفاظت IP40)، باعث کاهش نیاز به تعمیر و نگهداری و پیشگیری از ورود گرد و غبار به دستگاه می شود.
ظرفیت جریان دهی بالا و قابلیت پل کردن (دوبل کردن آمپراژ): قابلیت عبور فاز و نول یا موازی سازی پل ها به صورت همزمان که به خاطر وجود دو پل مجزا در محصول است باعث بالارفتن ظرفیت جریان کشی در محدوده 50 تا 63 آمپر می شود که این موضوع سبب می شود هنگام مدیریت بارهای سنگین تک فاز به کنتاکتورهای سه فاز سنگین و پر سروصدا نیازی نداشته باشیم.

ساختار کنتاکتور تک فاز

کنتاکتور تک فاز به عنوان یک کلید الکترومغناطیسی منسجم شامل چهار قسمت تیغه ها یا کنتاکت ها ( پلاتین ها)، بوبین (سیم پیچی مغناطیسی)، قاب محافظت کننده از عایق و مکانیزم خنثی کننده جرقه می باشد. عملکرد بوبین به این صورت است که با عبور جریان فرمان کوچک و ایجاد میدان مغناطیسی هسته متحرک را جذب می کند.
جذب هسته ی متحرک منجر به جابجایی تیغه های متحرک قدرت و وصل کردن آن ها به کنتاکت های ثابت شده که ساختار متشکل از آلیاژهایی مس و نقره آن باعث هدایت جریان های بالای مدار قدرت بدون کاهش ولتاژ می شود. چنان چه نیاز به ارسال سیگنال وضعیت یا پیاده سازی مدارهای فرمان پیچیده باشد از کنتاکت های کمکی (NO/NC) استفاده می شود.
با قطع مدار تحت بارهای القایی بین تیغه ها قوس الکتریکی شدید به وجود می آید، که در این صورت از مکانیزم کنترل جرقه حاوی صفحه های مسی موازی برای هدایت و خنثی سازی جرقه و پیشگیری از ذوب شدن یا جوش خوردن پلاتین ها استفاده می شود. یک قاب عایق و محفظه بسته از جنس پلاستیک فشرده مقاوم یا باکالیت تمام این قسمت ها را در برگرفته است. این عایق جهت عایق کاری الکتریکی، پیشگیری از برق گرفتگی، پیشگیری از ورود رطوبت، غبار و نویز الکتریکی و پایداری عملکرد کنتاکتور در طولانی مدت کاربرد دارد.

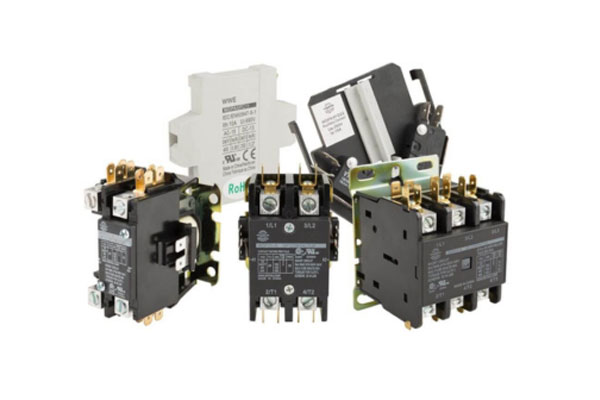

انواع کنتاکتور تک فاز

کنتاکتورهای تک فاز طبق پارامترهایی زیر دسته بندی می شوند.
1. بر اساس تعداد پل و آرایش کنتاکت های قدرت به تک پل، دوپل یا چهارپل
2. بر اساس نوع جریان و ولتاژ شبکه/فرمان در دو نوع جریان AC و DC .
3. بر اساس نویز صوتی به دو نوع ماژولار بی صدا یا کلیددار/صنعتی .
4.بر اساس ساختار بدنه، نوع بار و کاربرد تخصصی به موتوری، خازنی یا تجهیزاتی مانند کولر گازی.
5. بر اساس نحوه نصب در تابلو به صورت ریلی DIN یا پیچ و مهره ای.
6. همچنین بر اساس سطح ولتاژ بوبین تحریک دسته بندی می شوند.

کنتاکتور تک فاز AC :از این نوع که به کنتاکتور متناوب نیز معروف است به عنوان کلید الکترومغناطیسی، برای مدارهای جریان متناوب (عموماً ۲۲۰ ولت شهری) استفاده می شود. در تجهیزات برقی خانگی، تجاری و صنعتی سبک، جهت قطع و وصل خودکار از کنتاکتور تک فاز ACاستفاده می شود .
بیشترین کاربرد آن در کنترل پمپ های کوچک، فن ها، سیستم های تهویه و مدارهای روشنایی می باشد.
طراحی هسته و بوبین آن ها باعث تفاوت این مدل با انواع DC شده است بهینه سازی برای تغییرات تناوبی جریان AC باعث شده تا مانع از لرزش و داغ شدن هسته و بویین آن شود.
کنتاکتور تک فاز AC مناسب برای شبکه و منبع تغذیه از نوع جریان متناوب ۲۲۰ ولت است زمانی که نیازی به کنترل مدارهای باتری محور نباشد.

کنتاکتور تک فاز DC: این کنتاکتور که با نام های کنتاکتور جریان مستقیم یا کنتاکتور شارژ نیز شناخته می شود، جهت قطع و وصل جریان مستقیم استفاده می شود.
در برق DC، خاموش کردن قوس الکتریکی به سختی انجام می شود، به همین دلیل با ساختار مقاوم و سیستم جرقه زن قدرتمند طراحی شده است. از کنتاکتور تک فاز DC بیشتر در سیستم های برق خورشیدی (سولار)، مدارهای باتری، شارژرها و تجهیزات صنعتی خاص با تغذیه DC استفاده می شود.
تفاوت این نوع با انواع دیگر به خاطر مکانیزم اطفای جرقه و طراحی کنتاکت های آن می باشد که از جوش خوردن پلاتین ها هنگام قطع جریان مستقیم پیشگیری می کند. استفاده از این نوع کنتاکتور بیشتر در مواقعی است که مدار قدرت یا فرمان بار با ولتاژ مستقیم (مانند ۱۲، ۲۴ یا ۴۸ ولت DC) کار کند و ایمنی مهم تر از قوس های پایدار DC باشد.

کنتاکتور تک فاز ماژولار و بی صدا: این نوع کنتاکتور با طراحی هم اندازه با کلیدهای مینیاتوری است و از آن جایی که دارای هسته مغناطیسی بهینه شده است، عملیات قطع و وصل را بدون هیچ سروصدایی انجام می دهد. به دلیل عملکرد بیصدا به کنتاکتور بیمارستانی، کنتاکتور ساختمانی یا مینی کنتاکتور بی صدا نیز معروف است.
بیشترین کاربرد آن در بیمارستان ها، سیستم های هوشمندسازی ساختمان (BMS)، دفاتر اداری و کنترل روشنایی مکان های مسکونی است.
ابعاد بسیار کوچک مینیاتوری، نویز صوتی نزدیک به صفر و کیس کاملاً بسته (IP40) برای پیشگیری از ورود گرد و غبار از تفاوت های مهم این نوع با کنتاکتورهای صنعتی استاندارد است. زمانی که زیبایی تابلو و سکوت فضا بسیار مهم است، می توان از این کنتاکتور برای نصب در جعبه فیوز خانگی یا مکان های حساس به صدا، استفاده کرد.

کنتاکتور تک فاز کلیددار یا دستی: این نوع کنتاکتور که به کنتاکتور دستی/اتومات یا کنتاکتور با قابلیت سوییچینگ دستی نیز معروف است که نه تنها دارای بوبین فرمان الکترومغناطیسی است، بلکه به یک اهرم یا کلید دستی روی بدنه نیز مجهز می باشد. کاربرد آن بیشتر در موارد قطع اضطراری، آزمایش مدار، ، تعمیر و نگهداری یا بای پاس کردن فرمان می باشد.
این دستگاه قابلیت تغییر وضعیت دستی کنتاکت ها بدون نیاز به برق دار کردن بوبین فرمان را دارد که باعث تفاوت آن با مدل های دیگر شده است. در شرایط قطعی فرمان یا مواقع اضطراری که اپراتور نیاز است مدار را به صورت دستی وصل یا قطع کند از کنتاکتور تک فاز کلیددار یا دستی استفاده می شود.

کنتاکتور تک فاز تک پل (1P) :ساده ترین نوع کنتاکتور تک فاز که وظیفه آن قطع و وصل یک مسیر جریان (فقط سیم فاز) و اتصال سیم نول به بار به صورت مستقیم می باشد. از این نوع کنتاکتور که به کنتاکتور تک خط نیز معروف است، جهت کنترل بارهای کم مصرف، مدارهای روشنایی ساده و بارهای القایی ضعیف استفاده می شود.
قطع نکردن خط نول و نیاز به فضای کمتر در تابلو از تفاوت های اصلی این مدل با مدل های دوپل هستند. کنتاکتورهای تک پل بیشتر زمانی قابل استفاده هستند که محدودیت شدید فضا یا بودجه داشته باشید و نیاز به جداسازی کامل نول از مدار مصرف کننده نباشد.

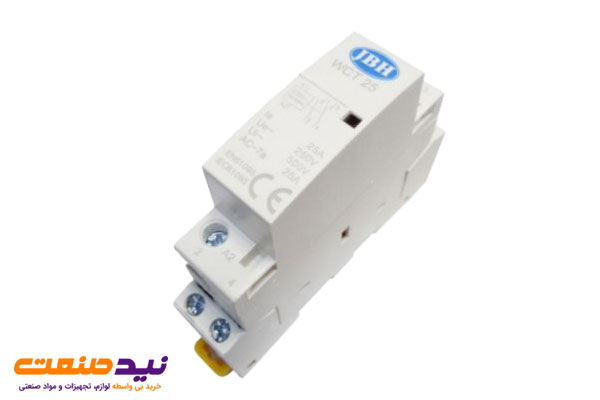

کنتاکتور تک فاز دوپل (2P / 1P+N): یکی از رایج ترین کنتاکتورهای تک فاز که شامل دو تیغه قدرت مجزا بوده و قابلیت قطع و وصل سیم فاز و نول به صورت همزمان را دارد. کنتاکتور تک فاز دوپل که به کنتاکتور دو خط یا ۲P نیز معروف است، در پمپ های آب خانگی، هیترها، کولرهای گازی، و تجهیزات پرمصرف تک فاز بسیار پرکاربرد است.
امکان پل کردن (دوبل کردن) تیغه ها از مهم ترین تفاوت های این نوع است؛ برای مثال می توان فاز و نول را از دو پل عبور داد (مثلاً ۲۵ آمپر) یا با موازی سازی دو پل برای فاز، ظرفیت جریان کشی را دو برابر (مثلاً ۵۰ آمپر) کرد. هنگامی که قطع کامل فاز و نول از طریق ایمنی بالا یا عبور آمپراژهای بالا مد نظر باشد انتخاب این مدل مناسب است.

کنتاکتور تک فاز چهارپل (4P) : یک کنتاکتور با چهار کنتاکت قدرت مجزا که قابلیت ارائه آرایش های متنوعی از تیغه های باز (NO) و بسته (NC) مانند ۲NO+2NC یا ۴NO داشته باشد. این نوع کنتاکتور که به کنتاکتور ترکیبی یا چهار کاناله نیز معروف است، بیشتر در سیستم های چندپایه، مدارهای چنج اور تک فاز، ایزولاسیون کامل و تابلوهای اتوماسیون پیچیده استفاده می شود.
تفاوت این مدل با مدل های تک پل و دوپل، در تعداد مسیرهای قطع و وصل بیشتر و امکان کنترل همزمان چند مدار یا تغییر مسیر جریان می باشد. هنگام انتخاب این نوع کنتاکتور باید قطع و وصل ترکیبی بارهای مجزا یا ساخت مدار فرمان دوطرفه (چنج اور برق شهر و ژنراتور تک فاز) انجام شود.

کنتاکتور تک فاز قدرت یا موتوری: یک کنتاکتور با تیغه های مقاوم و ضخیم از آلیاژ نقره می باشد که ساختار آن به گونه ای است که تحمل جریان های هجومی شدید و قطع و وصل بارهای القایی را دارد. کنتاکتور قدرتی یا موتوری تک فاز از دیگر نام های آن می باشند و کاربرد آن بیشتر در راه اندازی پمپ های آب کشاورزی، کمپرسورها، بالابرها و موتورهای آسنکرون تک فاز می باشد.
از مهم ترین تفاوتهای این مدل با کنتاکتورهای ساده می توان به پایداری بالادستی پلاتین ها و عدم جوش خوردن تیغه ها هنگام استارت موتور (با جریان راه اندازی ۳ تا ۶ برابر جریان نامی) اشاره کرد. چنان چه بار مصرفی از نوع سلفی یا القایی (کلاس AC-3 یاAC-7b) و جریان استارت آن بالا باشد، لازم است نسبت به خرید این کنتاکتور اقدام کنید.

کنتاکتور تک فاز خازنی: نوعی کنتاکتور ویژه که دارای کنتاکت های پیش وصل و مقاومت های محدودکننده جریان است تا ضربه ناشی از جریان هجومی خازن ها را خنثی کند. نام دیگر این دستگاه کنتاکتور اصلاح ضریب توان تک فاز است که بیشتر در مدارهای جبران سازی توان راکتیو و تابلوهای بانک خازنی تک فاز کاربرد دارد.
تفاوت اصلی آن با مدل های دیگر در کنتاکت های کمکی اولیه است که عملکرد آن ها به این صورت است که چند میلی ثانیه زودتر از تیغه های اصلی متصل شده و جریان شارژ اولیه خازن را از طریق مقاومت مستهلک می کنند. اگر قصد سوئیچینگ بارهای کاملاً خازنی و پیشگیری از سوختن کنتاکتور و آسیب به خازن را دارید این کنتاکتور را انتخاب کنید.

کنتاکتور تک فاز کولر گازی (HVAC / کمپرسوری): این کنتاکتور که به کنتاکتور اسپلیت یا کنتاکتور کمپرسور نیز معروف است مختص کنترل مدار قدرت کمپرسور و فن سیستم های سرمایشی و اسپلیت ها است و وظیفه زیر بار بردن کمپرسورهای تک فاز پرقدرت را به صورت ایمن بر عهده دارد.
تفاوت این مدل در ساختار بهینه آن برای تحمل استارت های مکرر کمپرسور تحت فشار گاز و مقاوم بودن در مقابل ارتعاشات دستگاه است. در سیستم های تهویه مطبوع، کولرهای گازی و چیلرهای تک فاز جهت پیشگیری از سوختن برد الکترونیکی یا کلیدهای فرمان از این کنتاکتور استفاده می شود.

کنتاکتور تک فاز ریلی: این نوع کنتاکتور که با نام کنتاکتور مینیاتوری ریلی نیز شناخته می شود دارای زبانه پشتی مخصوص جافتحی و قفل شدن روی ریل استاندارد ۳۵ میلی متری (DIN Rail)است که داخل تابلو برق طراحی شده و در تابلوهای توزیع ساختمانی، جعبه فیوزها و تابلوهای اتوماسیون کوچک کاربرد دارد.
تفاوت مهم این مدل نصب و تعویض سریع آن بدون نیاز به پیچ کاری و ابزار خاص بر روی ریل مینیاتوری است. زمانی که نیاز به تابلو برق استاندارد با ریل DIN و قصد بالابردن سرعت نصب و نظم سیم کشی داشته باشید، انتخاب این کنتاکتور توصیه می شود.

کنتاکتور تک فاز تابلویی یا پیچ ومهره ای: این نوع کنتاکتور که به کنتاکتور پیچ ومهره ای یا صنعتی تک فاز نیز معروف است، یک کنتاکتور بزرگ با پایه های پیچی است که مستقیماً روی سینی فلزی تابلو برق نصب می شود و در تابلوهای قدرت سنگین و مکان های دارای لرزش مکانیکی کاربرد دارد.
تفاوت این مدل با مدل های ریلی در استحکام مکانیکی بسیار بالا، تحمل آمپراژ و بدنه بزرگ تر آن است. در شرایطی که جریان کاری و ارتعاشات محیطی زیاد باشد به گونه ای که امکان جدا شدن کنتاکتور از ریل وجود نداشته باشد، انتخاب این مدل توصیه می شود.

کنتاکتور تک فاز با بوبین ولتاژ پایین (۲۴ یا ۴۸ ولت): این نوع کنتاکتور که به کنتاکتور فرمان ایمن یا کنتاکتور ۲۴ ولت نیز معروف است، سیم پیچ تحریک آن به جای برق ۲۲۰ ولت شبکه، با ولتاژهای مستقیم یا متناوب کم خطر (مانند ۲۴V DC یا ۴۸V AC/DC) فعال می شود و در سیستم های هوشمند، خروجی PLCها، تجهیزات پزشکی و مکان های مرطوب کاربرد دارد.
مهم ترین تفاوت این کنتاکتور با دیگر مدل ها در این است که ایزولاسیون کامل مدار قدرت از مدار فرمان کم ولتاژ انجام می شود و خطر برق گرفتگی اپراتور و آسیب به کارت های خروجی کنترلر را کاهش می دهد. هنگامی که سیگنال فرمان از سیستم های دیجیتال (مانند PLC یا ترموستات) صادر شده یا نیاز به ایمنی بالای ولتاژ فرمان باشد، این مدل کنتاکتور انتخاب می شود.

پارامترهای مؤثر در انتخاب و خرید کنتاکتور تک فاز

قبل از خرید کنتاکتور تک فاز لازم است به پارامترهای فنی و عملیاتی توجه شود تا ایمنی، کارایی و طول عمر مدار الکتریکی و وسایل برقی متصل به آن تضمین شود. نادیده گرفتن این پارامترها در خرید کنتاکتور و انتخاب نادرست دستگاه ممکن است منجر به داغ شدن شدید بوبین، توقف ناخواسته تجهیزات، جوش خوردن پلاتین ها، خروج مدار از کار، خسارات مالی شدید و حتی بروز خطرات آتش سوزی در تابلو برق شود.

میزان جریان نامی و توان بار: جریان نامی نوعی پارامتر است که نمایانگر حداکثر آمپراژ قابل تحمل تیغه ها در ولتاژ کاری شبکه (۲۲۰ ولت) است و با محاسبه دقیق توان مصرفی بار و اعمال ضریب اطمینان ۲۰ الی ۳۰ درصد انتخاب می شود؛ چون عدم تطابق آمپراژ منجر به ذوب پلاتین ها یا اتصالی مدار می شود. برای انتخاب مدل های مختلف کنتاکتور تک فاز در ظرفیت های جریان دهی استاندارد ۲۰، ۲۵، ۴۰ و ۶۳ آمپر از این پارامتر استفاده می شود؛ برای مثال در انواع کنتاکتور دوپل (2P) امکان پل کردن (موازی سازی) تیغه ها و دو برابر کردن (مثلاً تا ۵۰ یا ۶۳ آمپر) ظرفیت عبور جریان فاز در بارهای سنگین تک فاز وجود دارد.

نوع بار و کلاس کاری IEC: رفتار الکتریکی مصرف کننده ها هنگام استارت با یک دیگر تفاوت دارد و بارهای القایی (مانند موتورها و پمپ ها) جریان هجومی اولیه تا ۶ برابر جریان نامی ایجاد می کنند که در صورت مغایرت کلاس کاری، باعث کاهش عمر کنتاکتور می شوند. برای بارهای مقاومتی ساده (مانند هیتر و روشنایی) از مدل های با کلاس AC-1 یا AC-7a، برای بارهای القایی و موتوری (پمپ آب، کولر گازی و کمپرسور) از مدل های قدرتی با کلاس AC-3، AC-7b یا AC-8a و برای بارهای خازنی اصلاح ضریب توان از مدل های خازنی مجهز به مقاومت پیش وصل (کلاس AC-6b) استفاده می شود.

سطح ولتاژ و نوع بوبین فرمان: بوبین مغناطیسی برای فعال سازی کلید به ولتاژ تحریک مشخصی نیاز دارد که در صورت عدم همخوانی ولتاژ سیستم کنترلی با بوبین کلید به درستی عمل نکرده و ممکن است سیم پیچ بسوزد. مدل های با بوبین ۲۲۰ ولت متناوب (AC) جهت اتصال مستقیم به برق شهری و مدل های ولتاژ پایین ۲۴ ولت مستقیم یا متناوب (DC/AC) ، مدل های ۲۴ ولت برای اتصال مستقیم به خروجی های کم ولتاژ PLC، سیستم های هوشمندسازی (BMS)، ترموستات ها و محیط های مرطوب با حساسیت ایمنی بالا مناسب هستند.

تعداد پل ها و آرایش کنتاکت های قدرت: تعداد پل نمایانگر تعداد مسیرهای مجزای جریان است که کنتاکتور به صورت همزمان قطع و وصل می کند و تأثیر مستقیم بر سطح ایمنی ایزولاسیون دارد. بر اساس این پارامتر انتخاب مدل های تک پل (1P) جهت قطع و وصل سیم فاز در مدارهای کوچک، مدل دوپل (2P) جهت قطع و وصل همزمان فاز و نول یا قابلیت پل کردن فاز، و مدل چهارپل (4P) دارای آرایش های مختلف تیغه های باز و بسته (مانند 2NO+2NC) جهت استفاده در مدارهای چنج اور (انتقال برق شهر به ژنراتور تک فاز) یا اتوماسیون چندمسیر، صورت می گیرد.

سطح نویز صوتی و ساختار بدنه: استفاده از کنتاکتورهای صنعتی استاندارد در محیط های مسکونی و اداری غیرممکن است زیرا ضربه هسته مغناطیسی هنگام جذب، صدای کلیدزنی بلندی تولید می کند. این پارامتر عامل تمایز مدل های ماژولار بی صدا از مدل های کلیددار یا صنعتی می باشد؛ مدل های بی صدا با دارای هسته مغناطیسی بهینه شده، ابعاد مینیاتوری (هم اندازه فیوز مینیاتوری) و محفظه کاملاً بسته عایق (IP40)می باشند که در برابر گرد و غبار عملکردی بدون صدا و مقاوم داشته و در جعبه فیوز منازل، بیمارستان ها و دفاتر اداری کاربرد دارند.

تعداد و آرایش کنتاکت های کمکی: جهت ارسال سیگنال وضعیت، ایجاد مدار فرمان، ایزولاسیون ایمنی، اینترلاک و اتصال به لامپ های سیگنال یا ابزار کنترلی از کنتاکت های کمکی استفاده می شود که در مسیر جریان اصلی قدرت قرار نمی گیرند. در نظر گرفتن این پارامتر به خریدار کمک می کند تا بداند پروژه به مدل های ساده پایه نیاز دارد یا باید از مدل های دارای کنتاکت کمکی یکپارچه یا قابل افزوده شدن (شامل آرایش های 1NO، 1NC یا 1NO+1NC) استفاده شود تا بتوان گزارش وصل یا قطع مدار به کنترلرها و PLC را ارسال کرد.

طراحی مکانیکی و نحوه نصب در تابلو: محدودیت فضای داخلی تابلو برق و لرزش محیط، تعیین کننده طراحی فیزیکی و نحوه اتصال کنتاکتور به بدنه تابلو می باشند. با توجه به این پارامتر، مدل های ریلی ماژولار (قابل نصب سریع روی ریل استاندارد ۳۵ میلی متری DIN Rail) برای تابلوهای توزیع خانگی و جعبه فیوزهای مینیاتوری، یا مدل های تابلویی پیچ و مهره ای برای تابلوهای قدرت سنگین صنعتی که به مقاومت مکانیکی بالا در برابر ارتعاشات نیاز دارند، مناسب هستند.

درجه حفاظت عایقی و جنس پلاتین ها: ورود گرد و غبار و رطوبت به محفظه کنتاکتور یا بی کیفیت بودن آلیاژ تیغه ها منجر به ایجاد آرک، نویزپذیری و کاهش طول عمر تجهیزات می شود. در مدل های با درجه حفاظت IP40 (کیس بسته مینیاتوری) و پلاتین های دارای آلیاژ مس و نقره این پارامتر آشکار شده و از جوش خوردن تیغه ها در جریان های هجومی پیشگیری کرده و نیاز به تعمیر و نگهداری دوره ای را حذف می کند.

قابلیت سوئیچینگ و اهرم کنترل دستی: گاهی اوقات در پروژه ها، انجام تست های دوره ای مدار، عیب یابی، یا قطع و وصل اضطراری تجهیزات بدون اعمال ولتاژ فرمان به بوبین نیاز است. در مدل های کلیددار یا دستی/اتوماتیک پارامتر سوئیچینگ و اهرم کنترل دستی وجود دارد و دستگاه مجهز به کلید سلکتوری روی بدنه است که قابلیت و امکان قطع، وصل یا قرار دادن کنتاکتور در حالت فرمان اتوماتیک را به شکل فیزیکی فراهم می سازد.

استانداردها، گارانتی و اعتبار سازنده: قطع و وصل مکرر مکانیکی و الکتریکی می تواند کنتاکتورها را دچار مشکل کند بنابراین اطمینان از کیفیت ساخت آن ها ضروری می باشد. بنابراین انتخاب مدل هایی با استاندارد معتبر بین المللی (مانند IEC 60947-4-1) و استاندارد ملی همراه با گارانتی معتبر تعویض برای تضمین طول عمر بالای یک میلیون سیکل کاری لازم است.

راهنمای انتخاب کنتاکتور تک فاز

برای انتخاب صحیح کنتاکتور تک فاز و متناسب با نیاز پروژه ، لازم است با کارشناسان تخصصی مجموعه ما صحبت کرده و از آن ها مشاوره فنی دریافت کنید؛ اطلاعات و پیشنهاداتی که در این زمینه به شما ارائه می شوند برای شناخت کلی و آشنایی اولیه شما با کاربردها و سطح محصولات مناسب هستند. چنان چه نیاز به مطالعه و بررسی بیشتر جزئیات فنی دارید، به مقاله راهنمای انتخاب کنتاکتور را در بخش مقالات سایت مراجعه کنید.

پمپ آب خانگی و بوستر پمپ های آبرسانی:
معیارهای مهم جهت انتخاب کنتاکتور برای پمپ های آب خانگی، توان موتور (بر حسب اسب بخار یا کیلووات) و تحمل جریان هجومی اولیه القایی (استارت اولیه پمپ) به همراه عملکرد کاملاً بی صدا برای پیشگیری از ایجاد صدای آزاردهنده برای ساکنین هستند. کنتاکتور تک فاز قابل استفاده برای این مورد کنتاکتور تک فاز ماژولار بی صدا می باشد. جریان نامی ۲۰ تا ۲۵ آمپر با ولتاژ بوبین ۲۲۰ ولت AC و کلاس کاری AC-7bبرای پمپ های ۰.۵ تا ۲ اسب بخار مناسب است؛ چنان چه جریان در این بازه باشد، جهت بررسی بیشتر ویژگی های این نوع می توان به صفحه اختصاصی کنتاکتور تک فاز ماژولار مراجعه نمود یا از مدل دوپل اتوماتیک ۲۵ آمپر با قابلیت پل کردن برای بارهای القایی استفاده کرد.

پمپ های کف کش، لجن کش و آبیاری کشاورزی:
قدرت قطع بالا در مقابل استارت های مداوم، تحمل جریان هجومی القایی تا ۶ برابر جریان نامی و مقاومت محفظه در مقابل گرد و غبار محیطی از معیارهای اصلی انتخاب کنتاکتور برای پمپ های کشاورزی می باشند. کنتاکتور تک فاز قدرتی (موتوری) یا کنتاکتور دوپل با ظرفیت بالا برای این کاربرد مناسب است. سطح مشخصات فنی پیشنهادی شامل جریان نامی ۲۵ تا ۶۳ آمپر، کلاس کاری AC-3، درجه حفاظت IP40 و ولتاژ بوبین ۲۲۰ ولت متناوب می باشد؛ برای این محل، مدل های دوپل ۶۳ آمپر اتوماتیک با قابلیت موازی سازی پل ها برای افزایش ظرفیت جریان کشی فاز تا ۵۰ یا ۶۳ آمپر یا مدل های کلیددار دستی/اتوماتیک جهت اورهال و تست دستی پمپ بهترین گزینه هستند.

کولر گازی، اسپلیت و سیستم های تهویه مطبوع (HVAC):
برای سیستم های سرمایشی، تحمل جریان استارت شدید کمپرسور تحت فشار گاز و پایداری کنتاکتور در مقابل کارکرد طولانی در فصل تابستان، معیارهای اصلی انتخاب هستند. کنتاکتور تک فاز کولر گازی (کمپرسوری/ماژولار)، کنتاکتور تک فاز مناسب برای کولر گازی می باشد. سطح مشخصات پیشنهادی شامل جریان نامی ۲۵ تا ۴۰ آمپر، کلاس کاری AC-8a یا AC-7b، ولتاژ بوبین ۲۲۰ ولت AC و مقاومت حرارتی تا ۷۰ درجه سانتی گراد است؛ برای آشنایی بیشتر با انواع تجهیزات سرمایشی را به صفحه کنتاکتور کولر گازی مراجعه کرده یا از مدل دوپل ۲۵ یا ۴۰ آمپر ماژولار بی صدا به همراه کنتاکت کمکی برای حفاظت از برد الکترونیکی اسپلیت استفاده کنید.

سیستم های هوشمندسازی ساختمان (BMS) و کنترل رله ای:
معیار اصلی این کاربرد، ایزولاسیون کامل مدار قدرت از مدار فرمان کم ولتاژ، امکان نصب سریع و عملکرد بی صدا در کنار فیوزهای مینیاتوری جعبه فیوز است. کنتاکتور تک فاز ماژولار بی صدا با بوبین ۲۴ ولت DC یا ۲۲۰ ولت AC یک مدل مناسب است. مشخصات پیشنهادی شامل جریان کاری ۲۰ تا ۲۵ آمپر، عرض فریم مینیاتوری (۱۸ میلی متر)، توان مصرفی بوبین زیر ۱.۵ وات و درجه حفاظت IP40 است؛ برای بررسی آرایش کنتاکت ها به صفحه کنتاکتور ماژولار مراجعه کرده یا مدل تک پل/دوپل ۲۵ آمپر اتوماتیک با بوبین ۲۴V DC جهت اتصال مستقیم به خروجی رله ای PLC و کنترلرهای BMS را انتخاب کنید.

مدارهای روشنایی مجتمع های مسکونی، تجاری و معابر:
از مهم ترین معیارهای انتخاب کنتاکتور تک فاز می توان به توان کل لامپ ها، نوع بار روشنایی (فلورسنت، LED یا رشته ای) و توانایی کنتاکتور برای قطع و وصل مکرر خطوط اصلی روشنایی بدون هیچ گونه نویز صوتی اشاره کرد. نوع کنتاکتور تک فاز مناسب، کنتاکتور تک فاز ماژولار روشنایی می باشد. مشخصاتی که برای این کاربرد پیشنهاد می کنیم شامل جریان نامی ۲۰ تا ۴۰ آمپر، کلاس کاری AC-5a یا AC-7a و ولتاژ بوبین ۲۲۰ ولت متناوب می شوند؛ همچنین برای این کاربرد می توان از مدل دوپل ۲۰ یا ۲۵ آمپر اتوماتیک دارای نمایشگر قطع و وصل فیزیکی یا مدل های کلیددار دستی برای کنترل دستی روشنایی هنگام تعمیرات استفاده کرد.
هیترهای برقی، آبگرمکن و کوره مقاومتی (بارهای گرمایشی):
در بارهای اهمی و گرمایشی، معیار اصلی انتخاب، نبود جریان هجومی شدید و تحمل جریان مداوم نامی بدون داغ شدن تیغه ها می باشد. کنتاکتور مناسب در این مورد، کنتاکتور تک فاز اهمی (AC-1) می باشد. برای این کاربرد مشخصاتی شامل جریان نامی ۲۵ تا ۶۳ آمپر، کلاس کاری AC-1 یا AC-7a با ضریب اطمینان ۲۰ درصد بالاتر از توان هیتر و ولتاژ فرمان ۲۲۰ ولت AC و مدل های مانند مدل دوپل ۴۰ آمپر یا ۶۳ آمپر ماژولار با تیغه های ساخته شده از آلیاژ نقره-مس جهت انتقال حرارت بهینه و جلوگیری از اکسیداسیون پلاتین ها می باشد.

دستگاه های ماینر و تجهیزات پردازشی پرمصرف:
از مهم ترین معیارهای انتخاب برای دستگاه های پردازشی می توان به کارکرد ۲۴ ساعته با حداکثر بار نامی (۱۰۰٪ بار کاری)، تحمل دمای شدید تابلو و پایداری عایقی به طور کامل اشاره کرد. کنتاکتور تک فاز مناسب در این مورد، کنتاکتور تک فاز صنعتی قدرتی یا ماژولار سنگین است. مشخصاتی شامل جریان نامی ۶۳ آمپر، ظرفیت عایقی Ui برابر ۵۰۰ ولت، کلاس کاری AC-1 با بدنه مقاوم در برابر حرارت تا ۷۰ درجه سانتی گراد؛ و مدل دوپل ۶۳ آمپر اتوماتیک یا مدل های دارای ترمینال های قدرتی پیچی پیشنهاد می شود که مدل 63 آمپر امکان موازی سازی پل ها برای عبور ایمن جریان های بالا از ۳۲ آمپر را فراهم می سازد.

یخچال های صنعتی، فریزرها و تجهیزات برودتی:
عدم ایجاد جرقه، تحمل استارت های مکرر کمپرسور یخچال، و عملکرد مطمئن در ۲۴ ساعت شبانه روز از مهم ترین پارامترهای انتخاب در تجهیزات بروتی هستند. کنتاکتور تک فاز مناسب، کنتاکتور تک فاز ماژولار یا قدرتی سبک می باشد. مشخصات فنی شامل جریان نامی ۲۰ تا ۳۲ آمپر، کلاس کاری AC-3 یا AC-7b، ولتاژ بوبین ۲۲۰ ولت AC و طول عمر مکانیکی بیش از یک میلیون بار قطع و وصل برای این محصول پیشنهاد می شود؛ مدل دوپل ۲۵ آمپر اتوماتیک کم صدا همراه با کلید محافظ جان و ترموستات دیجیتال به منظور کنترل دقیق دمای سیستم برودتی در این قسمت پیشنهاد می شود.
سیستم های برق خورشیدی (سولار) و شارژرهای DC:
در مدارهای جریان مستقیم، مواردی مانند قابلیت خنثی سازی قوس الکتریکی پایدار DC در سیستم و پیشگیری از ذوب شدن پلاتین ها معیار انتخاب هستند. نوع کنتاکتور تک فاز مناسب، کنتاکتور تک فاز DC می باشد. مشخصاتی که برای محصول پیشنهاد می کنیم شامل ولتاژ کاری ۱۲ تا ۴۸ ولت DC یا ۲۲۰ ولت DC، جریان نامی ۲۰ تا ۵۰ آمپر و بوبین تحریک ولتاژ پایین (۲۴V DC) است که برای اطلاعات بیشتر لازم است به صفحه کنتاکتور DC مراجعه کرده یا مدل تک فاز اتوماتیک ۲۴ ولت DC دارای محفظه اطفای جرقه مغناطیسی را جهت کنترل شارژرهای باتری و اینورترهای خورشیدی به کار ببرید.
بالابرها، آسانسورها و درهای اتوماتیک (بارهای موتوری چپ گرد/راست گرد):
سرعت عمل بالا در قطع و وصل (زیر ۳۰ میلی ثانیه)، مقاومت در مقابل ترمز معکوس و امکان نصب اینترلاک مکانیکی یا الکتریکی برای پیشگیری از اتصال کوتاه از پارامترهای مهم انتخاب در تجهیزات جابه جایی هستند. نوع کنتاکتور مناسب، کنتاکتور تک فاز قدرتی یا چپ گرد/راست گرد می باشد. مشخصات فنی پیشنهاد شده در این مورد شامل جریان نامی ۲۵ تا ۴۰ آمپر، کلاس کاری AC-4 یا AC-3 و بوبین های فرمان ۲۴V DC یا ۲۲۰V AC می شوند و مدل مناسب پیشنهادی شامل دو عدد کنتاکتور دوپل ۲۵ آمپر کوپل شده همراه با کنتاکت کمکی NC برای برقراری سیستم ایمنی اینترلاک در مدار فرمان آسانسور و بالابر تک فاز می شود.

سیستم چنج اور (انتقال برق شهر و ژنراتور تک فاز):
در سیستم های برق اضطراری، توجه به نکاتی مانند قطع و وصل همزمان فاز و نول شبکه، عدم هم پوشانی وصل دو منبع تغذیه و ایمنی عایقی فوق العاده بالا برای انتخاب از اهمیت بالایی برخوردار است. نوع کنتاکتور تک فاز مناسب، کنتاکتور تک فاز چهارپل (4P) یا ترکیب دو کنتاکتور دوپل با اینترلاک است. جریان نامی ۴۰ تا ۶۳ آمپر، آرایش تیغه ها به شکل ۲NO+2NC یا ۴NO، ولتاژ بوبین ۲۲۰ ولت AC و درجه عایقی ۵۰۰ ولت از جمله مشخصاتی هستند که پیشنهاد می کنیم و مدل های مناسب در این بخش مدل چهارپل ۴۰ یا ۶۳ آمپر ماژولار برای سوئیچینگ ایمن و اتوماتیک بین برق شبکه شهری و دیزل ژنراتور یا موتور برق تک فاز می باشند.

بانک های خازنی تک فاز و اصلاح ضریب توان:
در بارهای خازنی، در نظر گرفتن معیاری مثل توانایی خنثی کردن جریان هجومی شدید در لحظه وصل خازن که تا ده ها برابر جریان نامی می رسد، مهم است. نوع کنتاکتور تک فاز مناسب، کنتاکتور تک فاز خازنی دارای کنتاکت پیش وصل و مقاومت محدودکننده می باشد. مشخصاتی شامل ظرفیت ۵ تا ۲۵ کیلووار خازنی، کلاس کاری AC-6b و ولتاژ کاری ۲۲۰ ولت AC برای محصول پیشنهاد می کنیم؛ چنان چه نیاز به بررسی بیشتر در مورد بانک های خازنی دارید به صفحه اختصاصی کنتاکتور خازنی مراجعه کنید یا مدل دوپل خازنی ۲۵ آمپر دارای مقاومت های دمپینگ را جهت کنترل خازن های اصلاح ضریب توان تک فاز به کار ببرید.

قیمت کنتاکتور تک فاز به چه عواملی بستگی دارد؟

ظرفیت جریان نامی (آمپراژ):
یکی از عواملی که تاثیر مستقیم بر قیمت کنتاکتور تک فاز دارد، مقدار آمپراژ قابل تحمل تیغه های قدرت (مانند ۲۰، ۲۵، ۴۰ یا ۶۳ آمپر) است؛ چون با بالا رفتن ظرفیت جریان دهی، حجم آلیاژهای گران قیمت مسی و نقره استفاده شده در پلاتین ها جهت پیشگیری از جوش خوردن بالا رفته و قیمت تمام شده محصول نیز بالا می رود.
تکنولوژی ساخت و میزان نویز صوتی (ماژولار و بی صدا بودن): وجود هسته مغناطیسی بهینه شده، ساختار مینیاتوری هم اندازه با فیوزهای فریم DIN و کیس کاملاً ایزوله در کنتاکتورهای تک فاز ماژولار بی صدا (Silent) و همچنین فرآیند پیچیده تر و هزینه ساخت بیشتر آن ها نسبت به مدهای صنعتی پرسرصدا باعث افزایش قیمت آن ها شده است.

برند و کشور سازنده:
برندهای اروپایی و بین المللی مثل اشنایدر، زیمنس و ETI با توجه به هزینه ی واردات، تعرفه های گمرکی، نرخ ارز و شهرت جهانی در کیفیت، گران قیمت تر هستند؛ اما برندهای کره ای و چینی معتبر (مانند LS و چینت) و برندهای داخلی نوآور (مانند JBH) مقرون به صرفه تر هستند.

تعداد پل ها و آرایش کنتاکت های قدرت: کنتاکتور تک فاز در انواع تک پل (1P)، دوپل (2P) و چهارپل (4P) تولید می شود که استفاده از اجزای مکانیکی و پلاتین های بیشتر در محصول در قیمت نهایی آن تاثیر می گذارند. بنابراین هر چه محصول تعداد پل های قدرت مستقل بیشتری داشته باشد یا مجهز به کنتاکت های کمکی یکپارچه (NO/NC) جهت ارسال سیگنال فرمان باشد، قیمت بالاتری دارد.

نوع بوبین فرمان و ولتاژ تحریک: وجود بوبین های جریان مستقیم (DC)، ولتاژ پایین ایمن (مانند ۲۴ ولت) یا بوبین های دوگانه (AC/DC) در کنتاکتورهای تک فاز و الزام وجود مدار مدارشکن و یکسوکننده داخلی یا سیم پیچی خاص، باعث افزایش قیمت آن ها در مقایسه با مدل های استاندارد با بوبین ۲۲۰ ولت متناوب (AC) شده است.

امکانات جانبی و کلید کنترل دستی:
کنتاکتور تک فاز دارای ویژگی های ساختاری اضافه مانند اهرم یا کلید سلکتوری کنترل دستی (برای تغییر وضعیت فیزیکی به حالت دستی/اتوماتیک هنگام تست و تعمیرات) یا نمایشگرهای فیزیکی وضعیت قطع و وصل هستند که باعث افزایش قیمت آن ها نسبت به مدل های ساده اتوماتیک شده است.

مدت گارانتی و خدمات پس از فروش:
از مهم ترین مواردی که نشان دهنده کیفیت ساخت بالا، پایداری قطعات، تست های کیفی سخت گیرانه و ارزش افزوده محصول است و بر قیمت عرضه آن تأثیر می گذارد، گارانتی بلند مدت محصول است.
برای انجام مشاوره تخصصی، استعلام دقیق قیمت، اطلاع از تخفیف ها و انتخاب بهترین مدل کنتاکتور تک فاز متناسب با پروژه مورد نظر خود، با کارشناسان ما تماس بگیرید.

برندهای موجود برای خرید کنتاکتور تک فاز

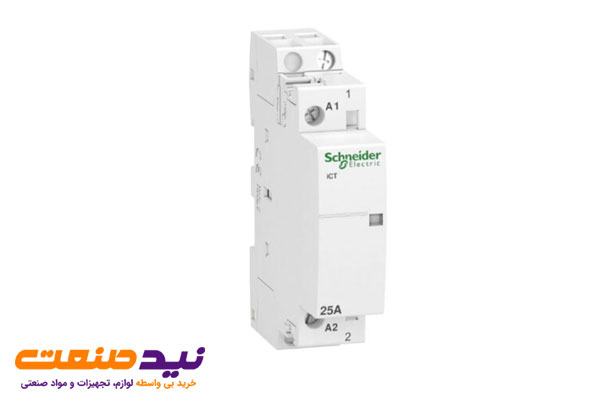

برند اشنایدر الکتریک (Schneider Electric): یک کمپانی چندملیتی فرانسوی با محصولات معتبر و باکیفیت از جمله کنتاکتورهای تک فاز در صنعت برق جهان است که در زمینه تولید محصولات پایدار و ایمنی یکی از بهترین ها می باشد. اشنایدر بیشتر به تولید کنتاکتورهای ماژولار بی صدا سری ICT و کنتاکتورهای قدرت تک فاز/دوپل می پردازد و مواردی از جمله طول عمر مکانیکی و الکتریکی بسیار بالا (بیش از ۱ میلیون سیکل قطع و وصل)، کیفیت استثنایی پلاتین ها در برابر آرک و قابلیت کارکرد در شرایط سخت صنعتی و محیط های مرطوب از مزایای این برند است که خرید آن برای پروژه های حساس و عمرانی بزرگ را تضمین می کند.

برند چینت (CHINT / چانت): تولید سری تخصصی NCH8 در کمپانی چینت، یکی از بزرگ ترین تولید کننده های تجهیزات برق صنعتی چین، باعث شده که این شرکت بخش عمده ای از بازار کنتاکتورهای تک فاز ماژولار و کم صدا را در اختیار داشته باشد. کنتاکتورهای تک فاز دوپل و چهارپل در رنج های ۲۰ تا ۶۳ آمپر با طراحی جمع وجور بیشتر در این کمپانی تولید می شوند. قیمت اقتصادی و رقابتی همراه با استانداردهای بین المللی معتبر (مانند IEC/EN 61095) و عملکرد مطلوب در کنترل مدارهای روشنایی، سیستم های گرمایشی و تهویه مطبوع از مزایای این برند محسوب می شود.

برند ETI (ای تی آی): یک برند باکیفیت اسلوونیایی است که کنتاکتور تک فاز ماژولار (سری R و RD) را در مدل های تک پل، دوپل و چهارپل تولید و بیشتر بر مدل های با ولتاژهای بوبین فرمان (از ۲۴ ولت DC/AC تا ۲۳۰ ولت AC) و آرایش های گوناگون کنتاکت های قدرت تمرکز می کند. طراحی بی صدا، مقاومت بالا در مقابل نوسانات ولتاژ، کیفیت عایقی ممتاز (Ui=500V) و ایمنی بالا جهت کاربرد در تابلوهای کنترل هوشمند خانگی و بیمارستانی از مهم ترین مزیت های این برند اروپایی محسوب می شوند.

برند زیمنس: (Siemens): کنتاکتورهای صنعتی سنگین، تجهیزات سوئیچینگ تک فاز و مینی کنتاکتورهای سری 3RT با تکنولوژی های سطح بالا توسط شرکت پیشرو آلمانی زیمنس تولید می شوند. شرکت زیمنس بیشتر بر تولید کنتاکتورهای تک فاز با قدرت قطع بالا و امکان نصب تجهیزات جانبی و کنتاکت های کمکی متمرکز است. تطبیق کامل کدهای فنی با نرم افزارهای مهندسی، کارکرد بی نقص تحت بارهای سنگین القایی (پمپ ها و کمپرسورها) و ماندگاری بالا از مهم ترین نقاط قوت این برند می باشند که آن را برای سرمایه گذاری در صنایع حساس به گزینه ای ایده آل تبدیل کرده است.

برند LS (ال اس): کنتاکتورهای ماژولار تک فاز و مدل های سبک دوپل، از محصولات تولید شده توسط کمپانی مطرح کره جنوبی می باشند که باعث توازن در بازار توزیع برق شده اند. کمپانی ال اس بیشتر به تولید محصولات مدرن با ابعاد بهینه تابلویی و امکان ترکیب با کلیدهای مینیاتوری می پردازد؛ از مهم ترین مزیت های کنتاکتورهای تک فاز LS می توان به کیفیت پلاتین ها، نصب آسان دستی آن بر روی ریل استاندارد، پشتیبانی و شبکه توزیع گسترده در ایران و قیمت به صرفه آن نسبت به برندهای اروپایی اشاره کرد.

مقایسه کنتاکتور تک فاز با گزینه های جایگزین

چند جایگزین برای کنتاکتور های تک فاز در مدارهای توزیع ساختمانی، تجاری و صنعتی سبک وجود دارد که هر یک مزایا و معایب خاصی دارند. بررسی دقیق مشخصات این جایگزین ها  مشخص می کند که چرا کنتاکتور تک فاز بهترین گزینه برای سوئیچینگ بارهای سنگین تک فاز می باشد:
کلیدهای دستی و اهرمی: یکی از جایگزین های آسان و ارزان برای کنتاکتورهای تک فاز، کلیدهای معمولی قطع و وصل دستی هستند که فاقد اتوماسیون، فرمان پذیری از راه دور و اتصال به تایمر یا ترموستات هستند. در قطع و وصل دستی جریان های بالا با کلید معمولی امکان برق گرفتگی، ایجاد آرک (جرقه) شدید و سوختن کلید وجود دارد، در حالی که کنتاکتور تک فاز به صورت خودکار و در فضایی امن و عایق این کار را انجام می دهد.
استفاده از یک فازِ کنتاکتور سه فاز: کمبود کنتاکتورهای تک فاز تخصصی در گذشته، باعث استفاده از یک یا دو پل کنتاکتورهای سه فاز صنعتی می شد. این نوع کنتاکتورها اگر چه قابلیت عبور جریان را دارند، اما سنگین و پرسرصدا بوده، برای نصب در تابلو برق به فضای زیادی نیاز داشته و آرایش جعبه فیوزهای مینیاتوری را دچار مشکل می کنند. در عوض، کنتاکتور تک فاز ماژولار با ابعاد مینیاتوری (فریم DIN)، عملکرد کاملاً بی صدا و قیمت اقتصادی، جایگزین مناسبی برای آن به شمار می رود.
رله های الکترونیکی حالت جامد: یکی دیگر از جایگزین های کنتاکتور تک فاز رله های SSR، نوعی قطعات الکترونیکی بدون عضو متحرک مکانیکی، هستند که از سرعت سوئیچینگ بالا و درصد نویز صوتی صفر برخوردارند. از معایب SSRها می توان به تولید حرارت زیاد هنگام عبور جریان، نیاز به هیت سینک های بزرگ، قیمت بسیار بالا، عدم ایجاد ایزولاسیون کامل فیزیکی (کنتاکت باز) و آسیب پذیری در برابر نوسانات شدید ولتاژ و جریان های هجومی استارت موتور اشاره کرد. تحمل بالای کنتاکتور تک فاز الکترومغناطیسی در برابر جریان های استارتی و عدم نیاز به خنک کننده جانبی، آن را به گزینه ای مطمئن تر برای بارهای القایی و موتوری تبدیل کرده است.
رله های شیشه ای و رله های فرمان کوچک: برای مدارهای کنترلی کم توان، رله های فرمان گزینه ای عالی هستند، اما پلاتین های آن ها تحمل جریان های بالای کاری و جریان راه اندازی پمپ ها و کولرهای گازی را ندارند و تحت بارهای قدرت، فورا به هم جوش می خورند. اما کنتاکتور تک فاز دارای تیغه های ضخیم تر از آلیاژ نقره-مس و سیستم اطفای جرقه است، بنابراین برای سوئیچینگ بارهای قدرت مناسب است.

اشتباهات رایج در انتخاب کنتاکتور تک فاز

محاسبه آمپراژ بر اساس بار نامی به جای جریان راه اندازی (عدم توجه به کلاس کاری): انتخاب جریان کنتاکتور دقیقاً برابر با جریان کاری روی پلاک موتور یا پمپ هنگام انتخاب کنتاکتور تک فاز بسیار اشتباه است. بارهای القایی (مانند پمپ آب، کولر گازی و کمپرسور) هنگام استارت جریانی بین ۳ تا ۶ برابر جریان نامی کشیده و قوس الکتریکی شدیدی ایجاد می کنند. توجه نکردن به مواردی مثل اعمال ضریب اطمینان ۲۰ الی ۳۰ درصد و کلاس کاری (AC-3 یا AC-7b) باعث داغ شدن، ایجاد نویز و جوش خوردن پلاتین های کنتاکتور می شود.

انتخاب کنتاکتور صنعتی پرسرصدا به جای مدل های ماژولار بی صدا برای محیط های مسکونی: اگر از کنتاکتورهای صنعتی استاندارد در جعبه فیوز مجمتمع های مسکونی، بیمارستان ها یا دفاتر اداری استفاده شود، با هر بار روشن و خاموش شدن پمپ یا روشنایی صدای تق تق شدید کلیدزنی باعث بر هم زدن آرامش ساکنین می شود. بنابراین خریداران باید از مدل های ماژولار بی صدا (Silent) در جعبه فیوزهای خانگی و سیستم های BMS  استفاده نمایند.

عدم تطابق ولتاژ و نوع بوبین فرمان با سیستم کنترلی (AC یا DC): جهت تغذیه بوبین تحریک کنتاکتور ولتاژ و نوع جریان مشخصی نیاز است. وصل کردن برق ۲۲۰ ولت متناوب شهری به بوبین ۲۴ ولت مستقیم (DC) خروجی PLC یا برعکس، باعث سوختن سیم پیچ بوبین یا فعال نشدن کنتاکتور می شود.

استفاده از کنتاکتور تک پل (1P) در مدارهای حساس به جای مدل های دوپل (2P): عملکرد کنتاکتور تک پل به این صورت است که تنها سیم فاز را قطع کرده و به سیم نول کاری ندارد. عدم به کارگیری مدل دوپل (قطع همزمان فاز و نول) در مدارهایی که نیاز به ایمنی کامل هنگام سرویس کاری، ایزولاسیون کامل دستگاه یا موازی سازی پل ها جهت افزایش آمپراژ دارند، یک اشتباه فنی و ایمنی می باشد.

بی توجهی به درجه حفاظت (IP) و نصب در محیط های مرطوب یا پر گرد و غبار: هنگام نصب کنتاکتورهای بدون محفظه یا با IP پایین در فضاهای باز، کشاورزی و کارگاه های پر گرد و غبار امکان نفوذ ذرات معلق به بین تیغه ها، ایجاد فاصله هوایی، لرزش مکانیکی (چتر زدن هسته)، ایجاد صدای زوزه و سرانجام سوختگی سیم پیچ بوبین وجود دارد.

مراحل خرید کنتاکتور تک فاز از نیدصنعت

نیدصنعت به عنوان مرجع تخصصی تجهیزات برق صنعتی، امکان خرید کنتاکتور تک فاز با مزیت تنوع کامل برندهای معتبر و بهترین قیمت بازار همراه با مشاوره تخصصی رایگان کارشناسان را برای خریداران فراهم کرده است. تمامی محصولات با ضمانت اصالت کالا، گارانتی معتبر شرکتی، ارسال سریع به سراسر کشور و پشتیبانی کامل فنی تا مرحله نصب و راه اندازی ارائه می شوند.
در گام نخست ثبت سفارش از نیدصنعت، می توانید با کارشناسان فروش ما تماس بگیرید و با دریافت مشاوره فنی، استعلام قیمت به روز نسبت به خرید تک و عمده محصولات برای پروژه های ساختمانی و صنعتی اقدام کنید. سپس با تایید پیش فاکتور، نحوه ارسال مرسوله مورد نظر شما انتخاب و تحویل فوری برای مشتریان تهران و ارسال از طریق باربری، تیپاکس یا پست پیشتاز در کوتاه ترین زمان برای سایر نقاط کشور انجام می شود. برای ثبت سفارش، دریافت مشاوره رایگان و استعلام قیمت هم اکنون با شماره های پشتیبانی نیدصنعت تماس بگیرید یا درخواست خود را در سایت ثبت کنید.

سوالات متداول خرید کنتاکتور تک فاز

1. برای پمپ آب خانگی و کولر گازی، کنتاکتور تک فاز چند آمپر بخریم؟ کنتاکتور تک فاز ۲۵ آمپر ماژولار بی صدا برای پمپ های آب خانگی (تا ۲ اسب) و کولرهای گازی ۱۲۰۰۰ تا ۳۶۰۰۰ BTU، گزینه مناسبی است. مدل های ۴۰ یا ۶۳ آمپر استفاده برای بارهای القایی سنگین تر کاربرد دارند.
2. آیا کنتاکتور تک فاز ماژولار بی صدا کاملاً بدون نویز صوتی کار می کند؟ بله؛ بهینه سازی هسته مغناطیسی و طراحی مینیاتوری در این کنتاکتورها باعث حذف صدای کلیدزنی آزاردهنده کنتاکتورهای صنعتی و عملکرد فوق العاده کم صدا و مناسب برای استفاده در جعبه فیوز منازل، بیمارستان ها و دفاتر اداری شده است.
3.آیا می توان از یک فازِ کنتاکتور سه فاز به جای کنتاکتور تک فاز استفاده کرد؟ از نظر فنی بله، ولی با توجه ابعاد بسیار بزرگ، نویز صوتی بالا، اشغال فضای زیاد در تابلو برق و قیمت بالای آن پیشنهاد نمی شود؛ خرید و استفاده از کنتاکتور تک فاز ماژولار بی صدا به صرفه تر است.
4. چگونه می توان ظرفیت جریان دهی کنتاکتور تک فاز دوپل (2P) را افزایش داد؟ امکان دو برابر کردن ظرفیت جریان دهی (مثلاً از ۲۵ آمپر به ۵۰ آمپر) در بارهای اهمی با پل کردن (موازی سازی) دو پایه قدرت و عبور دادن سیم فاز از هر دو پل امکان پذیر است.
5.تفاوت کنتاکتور تک فاز اتوماتیک با مدل کلیددار (دستی/اتومات) چیست؟ وصل شدن در مدل اتوماتیک با دریافت ولتاژ بوبین فرمان انجام می شود، اما در مدل کلیددار وجود یک اهرم سلکتوری روی بدنه باعث قطع، وصل یا تست دستی مدار بدون نیاز به برق دار کردن بوبین هنگام تعمیرات می شود.
6. ولتاژ بوبین فرمان کنتاکتور تک فاز را چگونه متناسب با مدار کنترلی انتخاب کنیم؟ چنان چه مدار فرمان مستقیماً با برق شهری ۲۲۰ ولت تغذیه می شود، انتخاب بوبین ۲۲۰V AC  توصیه می شود؛ اما برای اتصال به خروجی رله ای PLC، ترموستات ها و سیستم های هوشمندسازی (BMS) ، بوبین ۲۴V DC برای رعایت ایمنی ولتاژ پایین مناسب تر است.
