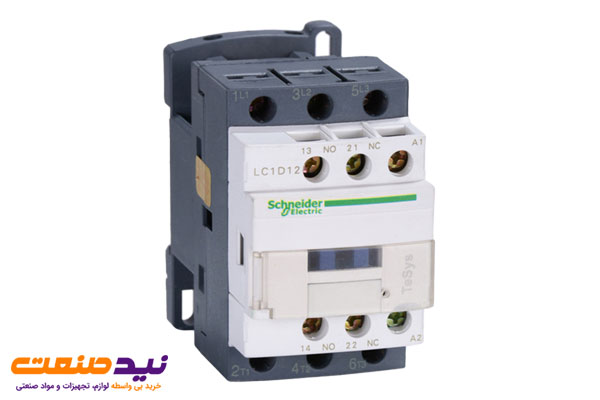

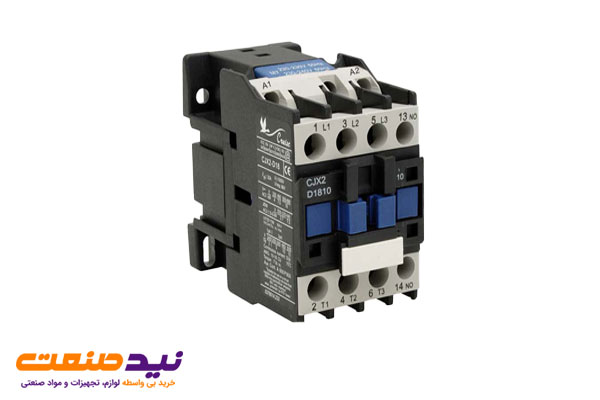

کنتاکتور ۳ فاز یک کلید الکترومغناطیسی صنعتی برای کنترل و قطع و وصل مدار های الکتریکی پرقدرت و بار های سنگین، مانند الکتروموتور های سه فاز، پمپ ها و کمپرسور ها است. این وسیله امکان قطع و وصل ایمن مدار از راه دور را فراهم میکند و نیاز صنایع به اتوماسیون، ایمنی اپراتور ها و حفاظت از تجهیزات گران قیمت را برطرف می سازد. همچنین، خطرات ناشی از قطع و وصل دستی مدار ها و کار با ولتاژ های بالا را کاهش میدهد.
کنتاکتور های سه فاز در انواع قدرت یا موتوری، خازنی، فرمان و بی صدا تولید می شوند. ظرفیت جریان آن ها از ۹ تا ۶۳۰ آمپر است و بوبین آن ها با ولتاژ های مختلف AC و DC، مثل ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت کار می کند. همچنین، این کنتاکتور ها از نظر تیپ کاری AC-1، AC-3 و AC-4 و برند سازنده با یکدیگر تفاوت دارند.
انتخاب درست این محصول به توان و جریان نامی بار، ولتاژ مدار فرمان، روش راه اندازی موتور و شرایط محیط نصب بستگی دارد. برای انتخاب و خرید کنتاکتور سه فاز مناسب، ادامه را بخوانید.

چرا کنتاکتور ۳ فاز انتخاب مناسبی است؟

کنترل از راه دور و اتوماسیون ایمن: کنتاکتور ۳ فاز امکان قطع و وصل مدار های قدرت را از راه دور و به صورت خودکار فراهم می کند. به این ترتیب، اپراتور نیازی ندارد برای کنترل مدار مستقیما با بخش های دارای ولتاژ خطرناک در تماس باشد.

تحمل جریان بالا و کنترل بار های سنگین: پلاتین های کنتاکتور و سیستم خاموش کردن قوس الکتریکی به گونه ای طراحی شده اند که بتوانند موتور های القایی پر قدرت و تجهیزات صنعتی را با اطمینان قطع و وصل کنند. این طراحی همچنین از جوش خوردن تیغه های کنتاکتور جلوگیری می کند.

توزیع متعادل بار و افزایش عمر تجهیزات: کنتاکتور ۳ فاز به توزیع یکنواخت بار الکتریکی بین سه خط کمک می کند. این کار باعث کاهش نوسانات ولتاژ، جلوگیری از گرم شدن بیش از حد تجهیزات و افزایش عمر مفید ماشین آلات صنعتی می شود.

عملکرد سریع و مقاومت در برابر قطع و وصل مکرر: این کنتاکتور می تواند در شرایط کاری سنگین، دفعات زیادی مدار را قطع و وصل کند. در این شرایط، استهلاک قطعات مکانیکی و الکتریکی نیز به حداقل می رسد.

سازگاری با تجهیزات حفاظتی و کنترلی: کنتاکتور سه فاز به راحتی به تجهیزاتی مثل کلید حرارتی (MPCB)، بی متال، تایمر و کنتاکت های کمکی (NO/NC) متصل می شود. این قابلیت، ساخت تابلو های برق پیشرفته و ایمن را امکان پذیر می کند.

بررسی ساختار کنتاکتور سه فاز

بوبین یا سیم پیچ: با دریافت ولتاژ فرمان AC یا DC، میدان مغناطیسی ایجاد می کند و هسته متحرک را به سمت هسته ثابت می کشد.
هسته ثابت و متحرک: با ایجاد میدان مغناطیسی در بوبین، هسته متحرک به سمت هسته ثابت حرکت می کند و باعث تغییر وضعیت کنتاکت ها می شود.
کنتاکت های اصلی قدرت: وظیفه قطع و وصل جریان برق ۳ فاز با شدت بالا را بر عهده دارند. با حرکت هسته، این کنتاکت ها به یکدیگر متصل می شوند و جریان برقرار می شود.
فنر بازگرداننده: پس از قطع ولتاژ بوبین، هسته و تیغه ها را به حالت اولیه بر می گرداند و اتصال کنتاکت های اصلی قطع می شود.
محفظه جرقه گیر: جرقه های ایجاد شده هنگام قطع و وصل جریان های بالا را خاموش می کند و از فرسودگی کنتاکت ها جلوگیری می نماید.
کنتاکت های کمکی NO و NC: برای ارسال سیگنال، نظارت بر وضعیت کنتاکتور و اجرای عملکرد های مختلف در مدار فرمان استفاده می شوند.
بدنه عایق و نسوز: تمام قطعات داخلی را در خود جای می دهد و از آن ها در برابر ضربه، گرد و غبار و حرارت محافظت می کند.

آشنایی با انواع کنتاکتور سه فاز

تجهیزات سوئیچینگ صنعتی و کنتاکتور های ۳ فاز بر اساس نوع جریان و ولتاژ بوبین فرمان، شرایط کاری و نوع بار الکتریکی، روش قطع و وصل مدار، ساختار داخلی، ابعاد دستگاه، ظرفیت تحمل جریان و نوع عملکرد در مدار در انواع زیر تولید می‌ شوند.

۱. کنتاکتور ۳ فاز با بوبین جریان متناوب (AC)

کنتاکتور AC با دریافت جریان متناوب در سیم پیچ فرمان، میدان مغناطیسی ایجاد می کند. این میدان باعث جذب تیغه های قدرت و برقراری اتصال الکتریکی می شود. ولتاژ بوبین این مدل معمولا ۲۴، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت AC است.
این کنتاکتور در کنترل موتور های صنعتی، سیستم های تهویه مطبوع، پمپ ها و تابلو های توزیع برق کاربرد دارد.
یکی از ویژگی های مهم این مدل، هسته مغناطیسی ورقه ورقه شده آن است. این ساختار تلفات جریان های گردابی یا فوکو را کاهش می دهد. همچنین، یک حلقه اتصال کوتاه روی هسته قرار دارد که از لرزش قطعات مغناطیسی و ایجاد صدای وزوز جلوگیری می کند.
کنتاکتور AC زمانی انتخاب مناسبی است که مدار فرمان از برق متناوب استفاده کند و به منبع تغذیه جریان مستقیم جداگانه نیاز نداشته باشد.

۲. کنتاکتور ۳ فاز با بوبین جریان مستقیم (DC)

کنتاکتور DC با جریان مستقیم کار می کند و ولتاژ معمول بوبین آن ۱۲، ۲۴، ۴۸ یا ۱۱۰ ولت DC است. از این کنتاکتور در مدار های اتوماسیون حساس، سیستم های برق خورشیدی، خطوط تغذیه باتری، تجهیزات UPS و دستگاه های صنعتی نیازمند کنترل دقیق استفاده می شود.
هسته مغناطیسی این کنتاکتور معمولا یکپارچه است و هنگام کار، لرزش و صدای مغناطیسی کمتری ایجاد می کند. سیم پیچ آن نیز مقاومت الکتریکی بالا تری دارد. کنتاکت ها هم به شکلی طراحی می شوند که قوس الکتریکی ناشی از قطع جریان مستقیم را بهتر خاموش کنند؛ زیرا قطع جریان DC نسبت به AC به ملاحظات ویژه ای نیاز دارد.
این کنتاکتور زمانی کاربرد دارد که فرمان قطع و وصل از خروجی PLC، تجهیزات الکترونیکی حساس یا منابع برق اضطراری DC ارسال شود. در چنین شرایطی، عملکرد کم صدا و طول عمر بالا نیز اهمیت دارد.

۳. کنتاکتور ۳ فاز با تیپ کاری AC-1؛ مناسب بار های مقاومتی

کنتاکتور AC-1 برای کنترل بار های مقاومتی یا بار هایی با خاصیت القایی کم ساخته شده است. این بار ها هنگام روشن شدن، جریان راه اندازی بسیار زیادی ایجاد نمی کنند.
از کاربرد های این مدل می توان به کنترل هیتر های برقی، المنت های گرمایشی صنعتی، سیستم های روشنایی و سایر مصرف کننده های مقاومتی اشاره کرد. به همین خاطر، به آن کنتاکتور بار های غیرموتوری نیز می‌ گویند.
تیغه های این کنتاکتور ظرفیت حرارتی مناسبی دارند؛ اما برای قطع بار های القایی با جرقه های شدید، مانند برخی بار های موتوری، به اندازه کنتاکتور های مخصوص این شرایط مناسب نیستند.
زمانی که مدار فقط برای کنترل تجهیزات گرمایشی یا روشنایی به کار می رود، کنتاکتور AC-1 می تواند گزینه مناسبی باشد. در چنین شرایطی، استفاده از مدل های مخصوص کاربری های سنگین موتوری ضرورت ندارد.

۴. کنتاکتور سه فاز با تیپ کاری AC-3؛ مناسب موتور های معمولی

کنتاکتور AC-3 یکی از رایج ترین انواع کنتاکتور های صنعتی است. این مدل برای راه اندازی موتور های القایی قفس سنجابی و قطع جریان موتور در شرایط کاری معمول طراحی شده است.
کنترل موتور های ۳ فاز، پمپ های آب، کمپرسور ها، فن ها و تجهیزات خطوط تولید کارخانه ها از کاربرد های اصلی این کنتاکتور هستند. به همین دلیل، به این مدل کنتاکتور قدرت یا کنتاکتور معمولی موتور نیز گفته می شود.
این مدل هنگام وصل مدار، توانایی تحمل جریان راه اندازی موتور را دارد. جریان راه اندازی موتور های مورد نظر معمولا حدود ۵ تا ۷ برابر جریان نامی آن ها است. کنتاکتور AC-3 همچنین برای قطع جریان موتور در شرایط کاری تعریف شده خود طراحی شده است.
برای موتور های القایی استاندارد که به قطع و وصل معمول نیاز دارند و تغییر مکرر جهت چرخش آن ها انجام نمی شود، این کنتاکتور انتخابی اقتصادی و کاربردی است.

۵. کنتاکتور سه فاز با تیپ کاری AC-4؛ مناسب کارهای سنگین موتوری

کنتاکتور AC-4 برای کنترل موتور هایی به کار می رود که در شرایط سخت کار میکنند و به قطع و وصل مکرر نیاز دارند. این شرایط شامل تغییر جهت چرخش موتور، ترمز با جریان معکوس و قطع و وصل لحظه ای برای تنظیم حرکت یا اینچینگ موتور است.
این کنتاکتور در جرثقیل های صنعتی، آسانسور ها، بالابر ها و ماشین آلات دارای حرکت رفت و برگشتی کاربرد دارد. به خاطر تحمل شرایط دشوار، به آن کنتاکتور کاربری سنگین نیز می گویند.
در ساخت این مدل از آلیاژ های ویژه برای تیغه ها و محفظه های جرقه گیر قوی استفاده میشود. این اجزا به خاموش شدن سریع قوس الکتریکی کمک میکنند (خصوصا هنگام قطع جریان بالا در زمان راه اندازی یا توقف موتور).
کنتاکتور AC-4 زمانی لازم است که موتور زیر بار سنگین به طور مکرر قطع و وصل شود یا توقف ناگهانی داشته باشد. در چنین شرایطی، کنتاکتور های معمولی موتوری ممکن است مناسب نباشند.

۶. کنتاکتور خازنی سه فاز

کنتاکتور خازنی برای قطع و وصل خازن های صنعتی در سیستم های اصلاح ضریب توان طراحی شده است. این تجهیز در بانک های خازنی کارخانه ها به کار می رود و وظیفه آن، کنترل پله های خازنی و کمک به جبران توان راکتیو است. استفاده از این سیستم ها میتواند به بهبود ضریب توان و کاهش توان راکتیو دریافتی از شبکه کمک کند.
این محصول با نام کنتاکتور اصلاح ضریب توان یا کنتاکتور بانک خازنی نیز شناخته می شود.
هنگام وصل خازن به مدار، ممکن است جریان هجومی زیادی ایجاد شود. برای کنترل این جریان، کنتاکتور خازنی از کنتاکت های کمکی پیش وصل و مقاومت های سیمی محدود کننده جریان استفاده میکند. این اجزا جریان اولیه شارژ خازن را کاهش میدهند.
استفاده از این نوع کنتاکتور در بانک های خازنی اهمیت زیادی دارد؛ زیرا کنتاکتور های معمولی ممکن است در اثر جریان هجومی شدید، دچار جوش خوردن تیغه ها یا آسیب شوند.

۷. کنتاکتور حالت جامد سه فاز

کنتاکتور حالت جامد برای قطع و وصل مدار از قطعات الکترونیکی نیمه هادی مثل تریستور ها یا ترانزیستور ها استفاده میکند. برخلاف کنتاکتور های مغناطیسی معمولی، این مدل قطعات مکانیکی متحرک ندارد.
از این تجهیز در صنایع دارویی، تجهیزات پزشکی، سیستم های کنترل دقیق دما و خطوط تولید پرسرعت استفاده میشود. مدل های حالت جامد همچنین در کنترل المنت های گرمایشی کاربرد دارند و در برخی موارد با عنوان رله حالت جامد قدرت شناخته می شوند.
سرعت عملکرد بالا، عمر کاری طولانی، نبود جرقه ناشی از باز و بسته شدن کنتاکت های مکانیکی و عملکرد بی صدا از ویژگی های این مدل است. زمان سوئیچینگ آن می تواند در محدوده میلی ثانیه باشد.
کنتاکتور حالت جامد زمانی استفاده میشود که مدار به قطع و وصل های بسیار مکرر نیاز داشته باشد یا ایجاد جرقه و نویز مکانیکی در محیط کار مطلوب نباشد. البته انتخاب آن باید با توجه به نوع بار و شرایط دفع حرارت انجام شود.

۸. کنتاکتور رکابی سه فاز

کنتاکتور رکابی برای کنترل جریان های بسیار بالا و بار های سنگین صنعتی ساخته شده است. این تجهیز در صنایعی مانند ذوب فلزات، کوره های القایی، خطوط نورد فولاد، سیستم های پمپاژ بزرگ و نیروگاه ها کاربرد دارد. به این مدل کنتاکتور فریم بزرگ و کنتاکتور رکابی نیز گفته می شود.
بدنه این کنتاکتور از استحکام بالایی برخوردار است. تیغه ها و شینه های ضخیم آن برای عبور جریان های زیاد طراحی شده اند. همچنین، سیستم های جرقه گیر پیشرفته به کنترل قوس الکتریکی قدرتمند هنگام قطع مدار کمک می کنند.
این مدل زمانی انتخاب می شود که جریان نامی مدار از محدوده کنتاکتور های استاندارد فراتر برود یا تجهیزات به استحکام مکانیکی بیشتری برای کار در شرایط سخت صنعتی نیاز داشته باشند.

۹. مینی کنتاکتور ۳ فاز

مینی کنتاکتور نسخه ای کوچک و کم حجم از کنتاکتور های استاندارد است که برای کنترل بار های سبک تر ساخته می شود. ظرفیت جریانی این مدل معمولا تا ۲۵ آمپر است؛ البته مقدار دقیق آن به مشخصات محصول بستگی دارد.
این تجهیز در تابلو های کنترل کوچک، تجهیزات خانگی، پمپ های کم ظرفیت و تابلو های اتوماسیون فشرده استفاده می شود. به دلیل اندازه کوچک، گاهی به آن را کنتاکتور مینیاتوری نیز می گویند.
ابعاد کم، وزن پایین و امکان نصب آسان روی ریل DIN از ویژگی های اصلی مینی کنتاکتور هستند. این مشخصات باعث می شوند فضای کمتری در تابلو برق اشغال شود.
زمانی که فضای نصب محدود است و جریان مصرف کننده در محدوده قابل تحمل این مدل قرار دارد، می توان از مینی کنتاکتور استفاده کرد.

۱۰. کنتاکتور سه فاز معکوس کننده؛ چپ گرد و راست گرد

کنتاکتور معکوس کننده از ترکیب دو کنتاکتور سه فاز تشکیل می شود. این مجموعه با جا به جایی دو فاز مدار قدرت، جهت چرخش موتور سه فاز را تغییر می دهد. برای جلوگیری از وصل همزمان دو کنتاکتور نیز از اینترلاک مکانیکی و الکتریکی استفاده می شود.
این سیستم در بالابر ها، جک ها، در های اتوماتیک، جرثقیل ها و سایر تجهیزاتی که به تغییر جهت حرکت موتور نیاز دارند، کاربرد دارد. به همین دلیل، آن را کنتاکتور چپ گرد و راست گرد نیز می نامند.
مهم ترین ویژگی این مجموعه، وجود سازوکار ایمنی برای جلوگیری از وصل همزمان دو کنتاکتور است. اگر هر دو کنتاکتور به صورت همزمان وصل شوند، احتمال ایجاد اتصال کوتاه بین فاز ها وجود دارد. اینترلاک از بروز چنین وضعیتی جلوگیری می کند.
هنگامی که موتور باید در دو جهت مختلف و با کنترل ایمن کار کند، استفاده از این مجموعه ضروری است.

۱۱. کنتاکتور سه فاز چهار پل

کنتاکتور چهار پل (4P) علاوه بر سه تیغه اصلی برای فاز های R، S و T، یک تیغه قدرت دیگر برای خط نول (N) دارد. این ساختار باعث میشود کنتاکتور بتواند هر ۴ خط برق را بصورت همزمان قطع و وصل کند.
این نوع کنتاکتور بیشتر در سیستم های برق اضطراری مثل مدار چنج اور ژنراتور، تابلو های توزیع اصلی و مدار هایی استفاده می شود که در آنها قطع کامل خط نول برای رعایت نکات ایمنی ضروری است.
تفاوت اصلی کنتاکتور 4P با مدل های معمولی سه پل، امکان کنترل همزمان هر چهار خط فاز و نول است. در نتیجه، هنگام قطع کنتاکتور، مدار از شبکه تغذیه جدا میشود و ایزولاسیون کامل تری انجام می گیرد.
انتخاب کنتاکتور چهار پل زمانی ضروری است که استاندارد های حفاظتی پروژه، قطع خط نول را همزمان با فاز ها الزامی کنند یا سیستم از یک منبع تغذیه مستقل مانند ژنراتور استفاده نماید.

۱۲. کنتاکتور فرمان سه فاز

کنتاکتور فرمان از نظر عملکرد شبیه کنتاکتور قدرت است؛ اما تیغه های آن برای انتقال فرمان و عبور جریان های کم استفاده میشوند و برای عبور جریان های سنگین مناسب نیستند. این تجهیز با نام کنتاکتور کمکی یا رله صنعتی نیز شناخته می شود.
از این مدل در مدار های پیچیده اتوماسیون، ایجاد اینترلاک بین تجهیزات، تکثیر سیگنال های فرمان و ارسال اطلاعات به PLC یا تایمر ها استفاده می شود.
تفاوت اصلی کنتاکتور فرمان با کنتاکتور قدرت، نوع و کاربرد تیغه های آن است. این تجهیز به جای تیغه های اصلی مخصوص بار های پرجریان، از چندین کنتاکت کمکی باز (NO) و بسته (NC) برخوردار است. این کنتاکت ها وضعیت مدار را تغییر و سیگنال های لازم را در اختیار بخش های کنترلی قرار می دهند.
کنتاکتور فرمان برای انتقال یا پردازش سیگنال های کنترلی در تابلو برق استفاده میشود و برای تامین مستقیم برق تجهیزات پرمصرف به کار نمی رود.

پارامتر های موثر در انتخاب درست و خرید کنتاکتور ۳ فاز

پیش از خرید کنتاکتور سه فاز باید مشخصات فنی آن را با دقت بررسی کنید. انتخاب صحیح کنتاکتور به ایمنی تابلو برق، عملکرد مناسب مدار و افزایش عمر تجهیزات الکتریکی گران قیمت کمک می کند. اگر پارامتر های زیر نادیده گرفته شوند و کنتاکتور نامناسبی را انتخاب کنید، احتمال سوختن سیم پیچی موتور، جوش خوردن تیغه ها، ایجاد اتصال کوتاه، وارد شدن خسارت مالی سنگین و حتی برق گرفتگی اپراتور وجود خواهد داشت.

توان بار و جریان نامی
در زمان انتخاب کنتاکتور سه فاز، جریان نامی آن را با میزان جریان مصرفی بار تطبیق دهید. اگر آمپراژ کنتاکتور کمتر از مقدار مورد نیاز باشد، پلاتین ها بیش از حد داغ می شوند و احتمال اتصالی و سوختن کنتاکتور افزایش پیدا می کند.
این مشخصه یکی از معیار های مهم انتخاب کنتاکتور های سه فاز قدرت و تجهیزات مورد استفاده برای بار های عمومی است. برای موتور های صنعتی و بار های سنگین، باید مدل هایی با ظرفیت بالا انتخاب کنید.
کنتاکتور های سه فاز در رنج جریانی ۹ تا ۶۳۰ آمپر و مدل های رکابی یا فریم بزرگ تا ۱۵۰۰ آمپر عرضه می شوند. هنگام انتخاب ظرفیت، ضریب اطمینان را نیز در نظر بگیرید و جریانی حدود ۱۰ تا ۲۰ درصد بیشتر از جریان نامی بار را مبنا قرار دهید.

کلاس کاری و تیپ بار
نوع بار الکتریکی، مثل بار های القایی، مقاومتی و خازنی و همچنین میزان تکرار قطع و وصل مدار، در انتخاب کلاس کاری کنتاکتور تاثیر دارد. اگر تیپ کنتاکتور با شرایط کاری مدار هماهنگ نباشد، تیغه ها هنگام قطع و وصل سریع تر فرسوده می شوند و ممکن است آسیب ببینند.
کنتاکتور های سه فاز استاندارد بر اساس نوع کاربرد، رده بندی مشخصی دارند. برای موتور های القایی معمولی، مدل های کلاس AC-3 مناسب هستند.
اگر با بار های سنگین و تغییر جهت مکرر چرخش موتور، یعنی چپ گرد و راست گرد، سروکار دارید، باید سراغ کنتاکتور های AC-4 بروید. برای هیتر ها و بار های مقاومتی، کلاس AC-1 و برای بانک های خازنی، کلاس AC-6b انتخاب می شود.

ولتاژ و نوع جریان بوبین فرمان
ولتاژ بوبین کنتاکتور بایستی با ولتاژ مدار کنترل و سیگنال فرمان مطابقت داشته باشد. در صورت انتخاب بوبین با ولتاژ نامناسب، سیم پیچ ممکن است بسوزد یا کنتاکتور نتواند به درستی عمل کند.
کنتاکتور های سه فاز الکترومغناطیسی با بوبین هایی در ولتاژ های مختلف تولید می شوند تا با شرایط مدار های کنترلی متفاوت سازگار باشند. برای سیستم های اتوماسیون حساس و کنترلر های PLC، مدل های دارای بوبین ۲۴ ولت DC مناسب هستند.
در تابلو های برق صنعتی متداول، معمولا از بوبین ۲۲۰ ولت AC استفاده می شود. برای مدار هایی که مستقیما از برق شبکه سه فاز تغذیه می شوند نیز می توان مدل های دارای بوبین ۳۸۰ ولت AC یا بوبین های الکترونیکی با قابلیت کار با جریان متناوب و مستقیم (AC/DC) را انتخاب کرد.

کنترل جریان هجومی اولیه
هنگام وصل شدن برخی بار ها، به خصوص خازن ها، ممکن است جریان بسیار شدیدی از مدار عبور کند. این جریان اولیه که گاهی به ۳۰ برابر جریان نامی می رسد، در صورت کنترل نشدن می تواند باعث جوش خوردن کنتاکت ها شود.
به همین دلیل، کنترل جریان هجومی در کنتاکتور های خازنی سه فاز و مدل هایی که برای کلید زنی بار های القایی به کار می روند، اهمیت زیادی دارد.
برای این کاربرد ها باید از کنتاکتور های خازنی مجهز به واحد پیش شارژ استفاده کنید. این واحد از کنتاکت های کمکی پیش وصل و مقاومت های سیمی محدود کننده جریان تشکیل شده است و به کنترل جریان شدید لحظه وصل کمک می کند.

آرایش و تعداد کنتاکت های کمکی
تعداد و آرایش کنتاکت های کمکی را متناسب با نیاز مدار فرمان انتخاب کنید. این کنتاکت ها برای اجرای فرمان های کنترلی، ارسال وضعیت روشن یا خاموش بودن کنتاکتور، ایجاد قفل های ایمنی یا اینترلاک و برقراری ارتباط با PLC کاربرد دارند.
کنتاکتور های ۳ فاز قدرت و فرمان بر اساس این مشخصه انتخاب می شوند و مدل های مختلفی از نظر تعداد کنتاکت کمکی دارند.
اگر مدار اتوماسیون شما پیچیده است، می توانید از کنتاکتور هایی با کنتاکت کمکی داخلی در آرایش های 1NO+1NC یا 2NO+2NC استفاده کنید. مدل هایی که امکان افزودن ماژول کنتاکت کمکی روخور یا بغل خور دارند نیز برای این نوع مدار ها مناسب هستند.

تعداد قطب ها و قطع خط نول
پیش از خرید کنتاکتور سه فاز، مشخص کنید که مدار شما به چند خط جریان برای قطع و وصل نیاز دارد. تعداد قطب ها بر کنترل کامل مدار، افزایش ایمنی و مدیریت منابع تغذیه مجزا تاثیر می گذارد.
کنتاکتور ها از این نظر در دو نوع سه پل (3P) و چهار پل (4P) عرضه می شوند. برای موتور های سه فاز معمولی، کنتاکتور سه پل انتخاب می شود.
اما اگر مدار دارای نول است، از تابلو های چنج اور برای جا به جایی بین برق شهر و ژنراتور استفاده می کنید یا قطع کامل خط نول ضرورت دارد، باید مدل چهار پل (4P) را استفاده کنید.

فرکانس قطع و وصل و طول عمر کلید زنی
اگر مدار شما به قطع و وصل های مکرر نیاز دارد، باید فرکانس کلید زنی و طول عمر مکانیکی و الکتریکی کنتاکتور را در نظر بگیرید. در چنین شرایطی، انتخاب نامناسب می تواند باعث فرسودگی زود هنگام پلاتین ها شود.
این مشخصات برای کنتاکتور های مغناطیسی و الکترونیکی اهمیت دارند و هنگام انتخاب باید با شرایط کاری مدار مطابقت داده شوند.
برای خطوط اتوماسیون با فرکانس قطع و وصل بسیار بالا، می توانید از کنتاکتور های حالت جامد (SSR / SSC) یا مدل های کلاس ۱۵ مخصوص کاربری سنگین استفاده نمایید.

شرایط محیطی و درجه حفاظت بدنه
محیط نصب کنتاکتور را از نظر وجود گرد و غبار، رطوبت، گاز های خورنده و احتمال انفجار در نظر بگیرید. ورود این عوامل به بخش های داخلی کنتاکتور می تواند موجب اتصال کوتاه، خرابی زود هنگام و کاهش ایمنی تجهیزات شود.
کنتاکتور های سه فاز دارای بدنه عایق با درجه حفاظت مشخص هستند و باید متناسب با شرایط محل نصب انتخاب شوند. برای تابلو های استاندارد داخل ساختمان، مدل های IP20 یا IP40 کاربرد دارند.
در محیط های مرطوب و گرد و غباری، باید مدل هایی با درجه حفاظت بالا تر مثل IP55 یا IP65 را در نظر بگیرید. برای محیط هایی مانند معادن و صنایع پتروشیمی نیز، با توجه به شرایط خطر، باید از کنتاکتور های ضد انفجار (Explosion-Proof) استفاده شود.

ابعاد فیزیکی و شیوه نصب
هنگام انتخاب کنتاکتور ۳ فاز، فضای خالی داخل تابلو برق و روش نصب مورد نیاز را نیز در نظر بگیرید. ابعاد قطعه باید با فضای موجود متناسب باشد تا نصب آن به آسانی انجام شود. این موضوع در انتخاب تمام کنتاکتور های تابلویی اهمیت دارد.
اگر تابلو کنترل شما کوچک و فشرده است، مدل های مینی کنتاکتور با قابلیت نصب روی ریل DIN گزینه مناسبی هستند. برای تجهیزات قدرت سنگین نیز می توانید از کنتاکتور های تابلویی با روش نصب پیچ و مهره ای استفاده کنید.

سطح صدا و نویز مغناطیسی
صدای قطع و وصل کنتاکتور و لرزش فرکانسی بوبین که به هوم مغناطیسی معروف است، در محیط های اداری، مسکونی و غیر صنعتی می تواند آزارد هنده باشد. انتخاب مدل مناسب به کاهش این صدای مزاحم کمک می کند.
میزان صدا و ویژگی های مغناطیسی کنتاکتور با توجه به نوع تغذیه آن، یعنی جریان متناوب یا مستقیم، متفاوت است. اگر کنتاکتور را برای محیط های کم صدا انتخاب می کنید، مدل های بی صدا مثل کنتاکتور های مینیاتوری یا ماژولار تابلویی و مدل های دارای بوبین DC و هسته یکپارچه را در نظر بگیرید.

قابلیت اتصال تجهیزات حفاظتی جانبی
برای محافظت از الکتروموتور در برابر اضافه بار و تک فاز شدن، باید کنتاکتوری انتخاب کنید که قابلیت اتصال به تجهیزات حفاظتی مکمل را داشته باشد.
کنتاکتور های ۳ فاز قدرت از این قابلیت پشتیبانی می کنند و امکان استفاده از تجهیزات حفاظتی متناسب را فراهم می سازند. هنگام انتخاب کنتاکتور برای راه اندازی ایمن موتور، سازگاری آن با رله حرارتی یا بیمتال، کلید محافظ موتور (MPCB) و اینترلاک مکانیکی را در نظر بگیرید.

استاندارد ها و تاییدیه های فنی
هنگام خرید کنتاکتور سه فاز، باید مطمئن شوید که مشخصات نامی درج شده روی پلاک دستگاه با عملکرد واقعی آن در شرایط خطا مطابقت دارد. این موضوع به اطمینان از کیفیت محصول و تایید آن توسط ناظران فنی کمک می کند.
مشخصات نامی روی بدنه تمام کنتاکتور های معتبر حک می شود. اگر برای پروژه های صنعتی کنتاکتور می خرید، مدل هایی را انتخاب کنید که استاندارد های مرجع IEC/EN 60947-4-1، CE و ISIRI را داشته باشند.

راهنمای انتخاب کنتاکتور ۳ فاز

برای اینکه کنتاکتور سه فاز را متناسب با نیاز فنی پروژه خود انتخاب کنید، بهتر است پیش از خرید با کارشناسان و مهندسان با تجربه مشورت کنید و راهنمایی تخصصی بگیرید. در این بخش به شما کمک می کنیم تا با توجه به کاربرد و نیاز فنی خود، کنتاکتور مناسبی را انتخاب کنید. اگر به محاسبات دقیق تر و اطلاعات تخصصی بیشتری نیاز دارید، می توانید مقاله جامع راهنمای انتخاب کنتاکتور سه فاز را مطالعه نمایید.

راه اندازی الکتروموتور های القایی قفس سنجابی
برای راه اندازی موتور های القایی قفس سنجابی مانند پمپ ها، فن ها و کمپرسور های سبک، باید توان نامی موتور بر حسب کیلو وات یا اسب بخار و جریان مصرفی آن هنگام کار مداوم را در نظر بگیرید.
برای این کاربرد، کنتاکتور قدرت سه فاز با رده بهره برداری AC-3 گزینه مناسبی است. برای این موتور ها، کنتاکتوری با جریان نامی ۹ تا ۹۵ آمپر و توان قابل پشتیبانی ۲.۲ تا ۴۵ کیلووات در نظر بگیرید.
از نظر ساختار، مدل ۳ پل استاندارد با بوبین ۲۲۰ ولت AC و یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته (1NO+1NC) انتخاب مناسبی است؛ این کنتاکت های کمکی امکان اتصال به بیمتال را فراهم می کنند.

جرثقیل های صنعتی، بالابر ها و آسانسور ها
در جرثقیل های صنعتی، بالابر ها و آسانسور ها، کنتاکتور بایستی بتواند در شرایط کاری سخت عمل کند، جریان استارت های مکرر یا اینچینگ را تحمل کند و قطع و وصل جریان در زمان ترمز با جریان معکوس را انجام دهد.
برای این شرایط، کنتاکتور ۳ فاز مخصوص کاربری سنگین با تیپ کاری AC-4 مورد نیاز است. کنتاکتور مناسب این تجهیزات باید ظرفیت جریانی ۱۸ تا ۲۶۵ آمپر داشته باشد و از توان حرارتی بالایی برای تحمل قطع و وصل های پی در پی برخوردار باشد.
در انتخاب مدل، سراغ نمونه های تقویت شده با آلیاژ ویژه پلاتین نقره کادمیوم، بوبین AC یا DC بدون نویز مغناطیسی و محفظه جرقه گیر قدرتمند بروید. قابلیت نصب اینترلاک مکانیکی نیز از ویژگی های مورد نیاز برای این مدل ها است.

بانک های خازنی و اصلاح ضریب توان
برای انتخاب کنتاکتور بانک خازنی و سیستم اصلاح ضریب توان، باید توان راکتیو تجهیزات را بر حسب کیلووار محاسبه کنید و توانایی کنتاکتور در مهار جریان هجومی شدید خازن هنگام وصل شدن را در نظر بگیرید.
در این شرایط، می‌ توانید از کنتاکتور خازنی سه فاز با کلاس کاری AC-6b استفاده نمایید. برای این تابلو ها، کنتاکتوری با ظرفیت ۵ تا ۷۵ کیلووار و جریان نامی ۱۲ تا ۱۷۰ آمپر مناسب می باشد.
از نظر ساختاری، مدل های مجهز به واحد پیش شارژ انتخاب مناسبی هستند؛ این واحد از یک کنتاکت کمکی پیش وصل و مقاومت های سیمی برای محدود کردن جریان هجومی تشکیل می شود.

سیستم های گرمایشی، المنت ها و هیترهای صنعتی
برای کنترل سیستم های گرمایشی، المنت ها و هیتر های برقی صنعتی که بار مقاومتی خالص دارند، به توان حرارتی و جریان نامی بار در حالت غیر القایی توجه کنید.
کنتاکتور ۳ فاز با تیپ کاری AC-1 برای این نوع بار ها طراحی شده است. با توجه به توان حرارتی هیتر، کنتاکتور مورد نیاز می تواند جریان نامی ۱۶ تا ۵۰۰ آمپر داشته باشد. برای این کاربرد، مدل ۳ پل با کنتاکت های قدرتی استاندارد و بوبین فرمان ۲۲۰ ولت AC مناسب است.
از آنجا که این بار ها جریان هجومی ناشی از راه اندازی موتور ندارند، می توانید از مدل های اقتصادی با ظرفیت حرارتی بالا استفاده کنید.

تهویه مطبوع مرکزی، چیلر ها و کمپرسور های برودتی بزرگ
برای انتخاب کنتاکتور در سیستم‌ های تهویه مطبوع مرکزی، چیلر ها و کمپرسور های برودتی بزرگ، باید توانایی کار مداوم، مقاومت در برابر نوسانات برق و قابلیت قطع و وصل بار های القایی سنگین را در نظر بگیرید.
برای این تجهیزات، کنتاکتور قدرت موتوری سنگین مناسب است. بازه جریان مورد نیاز برای این کاربرد ۴۰ تا ۳۳۰ آمپر و محدوده توان آن ۱۸.۵ تا ۲۰۰ کیلو وات است.
از نظر ساختار، می‌ توانید مدل سه پل با بوبین ۲۲۰ یا ۱۱۰ ولت AC و درجه حفاظت فیزیکی IP40 یا IP55 را انتخاب کنید. وجود کنتاکت‌ های کمکی جانبی نیز برای اتصال به رله‌ های کنترل فشار، شامل لوپرسر و های‌ پرسر، در این سیستم‌ ها اهمیت دارد.

تابلو های برق اتوماتیک چنج اور برای انتقال تغذیه بین برق شهر و ژنراتور
برای سیستم های چنج اور، باید کنتاکتوری انتخاب کنید که بتواند خطوط فاز و نول را به صورت همزمان قطع و وصل کند و جدا سازی کامل دو منبع تغذیه را امکان پذیر سازد. برای این کاربرد، کنتاکتور سه فاز چهارپل (4P) گزینه مناسبی به شمار می‌ آید. با توجه به مجموع بار تاسیسات، ظرفیت جریان مورد نیاز معمولا بین ۶۳ تا ۶۳۰ آمپر است.
برای چنین کاربردی، می‌ توانید دو دستگاه کنتاکتور چهار پل با رنج جریان یکسان و بوبین ۲۲۰ ولت AC در نظر بگیرید. این دو کنتاکتور بایستی به مجموعه اینترلاک مکانیکی و الکتریکی مجهز باشند تا از وصل شدن همزمان برق شهر و دیزل ژنراتور جلوگیری شود.

تابلو های اتوماسیون فشرده و تجهیزات دارای فضای نصب محدود
در این تجهیزات، ابعاد کوچک، وزن کم و امکان نصب آسان روی ریل از معیار های مهم انتخاب کنتاکتور هستند. به همین خاطر، می‌ توانید از مینی کنتاکتور سه فاز برای این کاربرد استفاده نمایید.
برای این کاربرد، کنتاکتور هایی با جریان ۶ تا ۲۵ آمپر و توان تا ۱۱ کیلووات مناسب هستند. همچنین، مدل انتخابی باید طراحی فشرده داشته باشد و به طور مستقیم روی ریل DIN استاندارد ۳۵ میلی متری نصب شود. بوبین فرمان این مدل ها نیز باید با ولتاژ ۲۴ ولت DC یا ۲۲۰ ولت AC کار کند.

خطوط تولید اتوماسیون پرسرعت و سیستم های حساس به نویز
برای خطوط تولید پر سرعت و سیستم هایی که به نویز حساس هستند، باید کنتاکتوری انتخاب کنید که بتواند در هر ثانیه تعداد زیادی قطع و وصل انجام دهد، بدون اینکه دچار استهلاک مکانیکی شود یا جرقه ایجاد کند.
در این شرایط، سرعت عملکرد و طول عمر اهمیت زیادی دارد و کنتاکتور حالت جامد سه فاز (SSR / SSC) برای این کاربرد مناسب می‌ باشد.
این تجهیزات باید دارای جریان نامی ۱۰ تا ۱۰۰ آمپر و ولتاژ کنترلی ۳ تا ۳۲ ولت DC باشند. برای این کاربرد، مدل های الکترونیکی نیمه هادی مجهز به هیت سینک آلومینیومی و مدار عبور از صفر (Zero-Crossing) مناسب هستند. وجود مدار عبور از صفر به کاهش تداخل الکترومغناطیسی کمک می کند.

صنایع سنگین فولاد، کوره های القایی و خطوط نورد
در صنایع سنگین فولاد، کوره های القایی و خطوط نورد، کنتاکتور باید توانایی عبور و قطع و وصل جریان های بسیار بالا را داشته باشد و بدنه آن در برابر حرارت و گرد و غبار شدید مقاومت کند.
برای این محیط های صنعتی، کنتاکتور رکابی یا مدل فریم بزرگ (Heavy Duty) مناسب است. محدوده جریان مورد نیاز در این کاربرد از ۳۰۰ تا ۱۵۰۰ آمپر متغیر است.
از نظر ساختار، مدل های فریم بزرگ با شینه های مسی ضخیم، محفظه جرقه گیر بزرگ مجهز به فیلتر مغناطیسی و بوبین های الکترونیکی با دامنه وسیع AC/DC را استفاده کنید.

پمپ های عمیق و شناور کشاورزی با راه اندازی ستاره مثلث
در این پمپ ها، کاهش جریان اولیه راه اندازی و جلوگیری از افت شدید ولتاژ شبکه اهمیت دارد. برای دستیابی به این هدف، باید از کنتاکتور قدرت سه فاز در مدار ستاره مثلث استفاده کنید. برای این کاربرد، مجموعه ای شامل سه کنتاکتور برای موتور هایی با توان ۱۵ تا ۱۱۰ کیلووات مناسب است.
از نظر ساختار، دو کنتاکتور اصلی و مثلث باید هر کدام متناسب با ۵۸ درصد جریان نامی موتور انتخاب شوند و کنتاکتور ستاره نیز ظرفیت معادل ۳۳ درصد جریان نامی موتور را داشته باشد. استفاده از تایمر تاخیر در وصل تابلویی نیز در این مجموعه ضروری است.

تجهیزات صنعتی نیازمند تغییر جهت چرخش، مثل بالابر ها و جک های هیدرولیک
در این ماشین آلات، کنتاکتور باید بتواند دو فاز ورودی موتور را به شکل ایمن جا به جا نماید تا جهت چرخش تغییر کند، بدون اینکه اتصال کوتاه بین فاز ها رخ دهد. برای این کاربرد، کنتاکتور معکوس کننده چپ گرد و راست گرد گزینه مناسبی است.
برای این کاربرد، مدل هایی با ظرفیت جریانی ۹ تا ۶۵ آمپر را باید استفاده کنید. ساختار مناسب شامل دو کنتاکتور قدرت سه پل است که به یکدیگر متصل شده اند و به باسبار فلزی چپ گرد و راست گرد و ماژول اینترلاک مکانیکی بین دو کنتاکتور مجهز هستند.

روشنایی گسترده کارخانه ها و سوله های صنعتی
برای انتخاب کنتاکتور در این سیستم ها، باید توانایی کنترل بار های روشنایی بزرگ و لامپ های گازی پر قدرت یا LED را در نظر بگیرید؛ به خصوص در مواردی که لامپ ها هنگام روشن شدن جریان هجومی اولیه دارند.
برای این کاربرد، کنتاکتور روشنایی یا کنتاکتور مخصوص بار های عمومی مناسب می‌ باشد. مدل های مورد استفاده در این سیستم ها باید جریان ۲۵ تا ۱۰۰ آمپر داشته باشند و با رده های بهره برداری AC-5a و AC-5b سازگار باشند.
مدل ۳ پل یا چهار پل با کنتاکت های قدرتی مقاوم در برابر چسبندگی و بوبین ۲۲۰ ولت AC را می توانید برای این کاربرد انتخاب کنید که هنگام قطع و وصل صدای بسیار کمی تولید کند.

قیمت کنتاکتور سه فاز به چه عواملی بستگی دارد؟

برند و کشور سازنده
کنتاکتور های سه فاز برند های اروپایی مانند اشنایدر و زیمنس به دلیل کیفیت بالای مواد اولیه، طولانی بودن سابقه این برند ها در تولید تجهیزات برق صنعتی و هزینه های واردات، معمولا با قیمت بالا تری عرضه می شوند.
کنتاکتورهای کره ای مثل LS و هیوندای در رده قیمتی متوسط قرار می گیرند. اما برند های ایرانی مانند نیروسامان، پارس فانال و کاوه و برند چینی چینت، محصولات ارزان تری را عرضه می‌ کنند.

ظرفیت جریان و توان نامی (آمپراژ)
هر چه آمپراژ و توان کنتاکتور بیشتر باشد، قیمت آن نیز افزایش پیدا می کند. مدل‌ های سبک با جریان ۹ آمپر برای بار های کوچک تر و مدل‌ های سنگین با جریان ۶۳۰ و ۸۰۰ آمپر برای بار های بزرگ تر به کار می روند.
در کنتاکتور هایی با ظرفیت بالا تر، ابعاد دستگاه، حجم سیم پیچی و مقدار مس و آلیاژ نقره استفاده شده در پلاتین‌ ها بیشتر است و همین موضوع هزینه تولید را افزایش می دهد.

کیفیت ساخت و طول عمر مکانیکی و الکتریکی
کیفیت قطعات و مواد اولیه، هم بر قیمت و هم بر دوام کنتاکتور تأثیر دارد. استفاده از پلاتین‌ های ساخته شده از آلیاژ نقره مرغوب، بدنه نسوز و مقاوم در برابر حرارت مثل پلی آمید ۶۶ و سیستم‌ های پیشرفته مغناطیسی برای مهار قوس الکتریکی، هزینه ساخت محصول را بیشتر می کند. اما توجه داشته باشید که این ویژگی‌ ها ایمنی دستگاه و طول عمر مکانیکی و الکتریکی آن را افزایش می دهند.

ولتاژ و نوع بوبین فرمان
بوبین‌ های جریان مستقیم (DC) و بوبین‌ های الکترونیکی با دامنه ولتاژ گسترده (AC/DC)، به خاطر داشتن ساختار پیچیده تر سیم پیچی و نیاز به مدار های الکترونیکی داخلی، معمولا گران تر از بوبین‌ های رایج ۲۲۰ ولت AC هستند.

نوع کاربری و رده بهره برداری (کلاس کاری)
کنتاکتور ها بر اساس نوع کاربرد و شرایط کاری، ساختار های متفاوتی دارند. برای مثال، مدل‌ های خازنی به واحد پیش شارژ و مقاومت‌ های محدود کننده جریان هجومی مجهز هستند.
همچنین، کنتاکتور های مناسب کار های سنگین، مانند مدل‌ های دارای کلاس AC-4 و فریم بزرگ، از تجهیزات بیشتر و پلاتین‌ های تقویت شده استفاده می کنند. به همین دلیل، قیمت این مدل‌ ها از کنتاکتور های استاندارد موتوری با کلاس AC-3 بالا تر است.

گارانتی، تاییدیه استاندارد و خدمات پس از فروش
شرایط گارانتی، اعتبار تأییدیه‌ های فنی و امکان تهیه قطعات یدکی از دیگر عوامل تعیین کننده قیمت این کنتاکتور ها هستند. برای نمونه، گارانتی تعویض ۵ ساله NSC یا ۳ ساله JBH، تأییدیه‌ های آزمایشگاهی معتبر مثل پژوهشگاه نیرو و انطباق با استاندارد IEC، ارزش بیشتری به محصول می دهند. پشتیبانی مناسب و دسترسی به قطعات یدکی نیز می توانند بر قیمت کنتاکتور ۳ فاز تاثیر بگذارند.

نوسانات نرخ ارز و شرایط تامین بازار
قیمت کنتاکتور های ۳ فاز به تغییرات نرخ ارز و وضعیت تامین تجهیزات برق صنعتی و مواد اولیه نیز وابسته است. از آنجایی که بخشی از این محصولات یا مواد مورد نیاز برای تولید آن‌ ها به واردات وابسته هستند، افزایش یا کاهش نرخ دلار و محدودیت‌ های وارداتی می تواند باعث تغییر قیمت آن‌ ها در بازار ایران شود.
برای استعلام قیمت روز کنتاکتور ۳ فاز و دریافت پیش فاکتور با کارشناسان فنی ما در ارتباط باشید تا شما را در انتخاب مدلی متناسب با نیاز فنی و بودجه پروژه شما راهنمایی کنند.

بهترین برند های کنتاکتور ۳ فاز

۱. کنتاکتور سه فاز اشنایدر الکتریک (Schneider Electric)
اشنایدر الکتریک یک برند فرانسوی معتبر در زمینه تولید تجهیزات برق صنعتی است. این شرکت کنتاکتور های سه فاز خود را در سری های شناخته شده TeSys D و TeSys F تولید می کند. یکی از ویژگی های مهم این محصولات، طول عمر بالا و استفاده از آلیاژ نقره باکیفیت در کنتاکت ها است.
این کنتاکتور ها مقاومت خوبی در برابر شرایط سخت محیط های صنعتی دارند و در مدل های متنوعی از آمپراژ های پایین تا جریان های بسیار بالا عرضه می شوند.
تمرکز اصلی اشنایدر بر تولید کنتاکتور های قدرت سه فاز برای موتور های صنعتی پر قدرت با رده های کاری AC-3 و AC-4، بانک های خازنی پیشرفته و مدار های اتوماسیون در صنایع سنگین و حساس قرار دارد.

۲. کنتاکتور سه فاز زیمنس (Siemens)
زیمنس یکی از شرکت های بزرگ آلمانی در حوزه فناوری و تجهیزات کلید زنی برق است که کنتاکتور های سه فاز را با دقت مهندسی بالا تولید می کند. محصولات این برند بیشتر در سری های SIRIUS، شامل مدل های S00 تا S3، و سری SINOVA عرضه می شوند.
طول عمر مکانیکی زیاد، عملکرد دقیق و طراحی دیجیتال از ویژگی های کنتاکتور های سه فاز زیمنس به شمار می روند. همچنین، این محصولات با کد ها و نرم افزار های اتوماسیون صنعتی هماهنگی کاملی دارند.
زیمنس توجه ویژه ای به ساخت کنتاکتور های مناسب موتور های سنگین ۳ فاز، مدل های خازنی برای اصلاح ضریب توان و تجهیزات اتوماسیون مورد استفاده در پروژه های بزرگ صنعتی دارد.

۳. کنتاکتور سه فاز هیوندای (Hyundai Electric)
هیوندای الکتریک از برند های کره ای شناخته شده در بازار ایران است که کنتاکتور های سه فاز آن به دلیل قیمت مناسب و فروش بالا مورد توجه قرار گرفته اند. این شرکت محصولات خود را در سری های HGC و UMC تولید می کند.
کنتاکتور های سه فاز هیوندای طراحی فشرده و وزن کمی دارند. به همین خاطر، نصب و بررسی آن ها به راحتی انجام می شود. این محصولات از ایمنی مناسبی برخوردار هستند و امکان اتصال مستقیم بیمتال به آن ها وجود دارد.
تمرکز اصلی هیوندای بر تولید کنتاکتور های ۳ فاز قدرت برای صنایع سبک و نیمه سنگین است. همچنین، این برند مدل های مختلفی با بوبین AC و DC، کنتاکتور های خازنی و تجهیزات مناسب برای کنترل تاسیسات ساختمان های مسکونی، اداری و تجاری تولید می کند.

۴. کنتاکتور سه فاز ال اس (LS Electric)
شرکت کره ای LS، کنتاکتور های سه فاز سری متاسل را با جریان نامی ۶ تا ۸۰۰ آمپر تولید میکند. تنوع محصولات این سری باعث شده که کنتاکتور های ال اس در صنایع مختلف مورد استفاده قرار بگیرند و از محبوبیت بالایی برخوردار اند.
یکی از مزایای این کنتاکتور ها، ساختار مهر و موم شده آنها است که از ایجاد قوس الکتریکی جلوگیری می کند. کیفیت بالای قطعات، قیمت مناسب در مقایسه با امکانات و عملکرد، تنوع کامل تجهیزات جانبی مورد نیاز تابلو برق و کاربری آسان نیز از دیگر ویژگی های محصولات این برند به شمار می روند.
ال اس بخش گسترده ای از محصولات خود را به کنتاکتور های قدرت سه فاز با رده کاری AC-3 اختصاص داده است که برای راه اندازی الکتروموتور ها کاربرد دارند. همچنین، این شرکت کنتاکتور های مخصوص خازن و مدل های مورد استفاده در تابلو های توزیع برق و سیستم های اتوماسیون عمومی را تولید میکند.

۵. کنتاکتور سه فاز چینت (Chint Electric)
چینت الکتریک یک برند باسابقه چینی در زمینه تولید تجهیزات برقی است که کنتاکتور های سه فاز خود را در سری های مختلفی مثل NC1، NC2 و NXC عرضه می کند. قیمت رقابتی و اقتصادی این محصولات، آنها را به محصولات پرطرفدار در بازار تجهیزات برق تبدیل کرده است.
قیمت مناسب، دسترسی گسترده در بازار و کیفیت ساخت قابل قبول مطابق با استاندارد های بین المللی از مزایای کنتاکتور های ۳ فاز چینت هستند. این برند همچنین مدل های متنوعی با آمپراژ های مختلف و ولتاژ های گوناگون بوبین تولید می کند.
تمرکز اصلی چینت بر ساخت کنتاکتور های قدرت سه فاز برای بار های سبک و متوسط است. این تجهیزات در تابلو های برق کارگاهی، دستگاه ها و تجهیزات کشاورزی و پروژه های ساختمانی با بودجه محدود کاربرد دارند.

۶. کنتاکتور سه فاز پارس فانال (Pars Fanal)
پارس فانال یکی از تولید کنندگان باسابقه ایرانی در زمینه تجهیزات برق صنعتی است که تحت لیسانس آلمان فعالیت می کند. این برند کنتاکتور های سه فاز را در محدوده های جریانی مختلف تولید می کند و به دلیل قیمت مناسب و دسترسی آسان به محصولات، یکی از گزینه های قابل اعتماد در بازار داخلی به شمار می رود.
از مزایای خرید کنتاکتور های سه فاز پارس فانال می توان به شبکه توزیع گسترده، دسترسی مناسب به خدمات پس از فروش در سراسر کشور، رعایت استاندارد IEC و ارائه گارانتی معتبر اشاره کرد.
پارس فانال بیشتر بر تولید کنتاکتور های سه فاز مورد استفاده برای راه اندازی موتور های الکتریکی تمرکز دارد. کنتاکتور های مناسب تابلو برق در صنایع سبک، سیستم های روشنایی صنعتی و تجهیزات مورد استفاده در پروژه های ساختمانی و مسکونی نیز از دیگر محصولات این برند هستند.

جدول مقایسه بهترین برند های کنتاکتور ۳ فاز

مقایسه کنتاکتور سه فاز با تجهیزات جایگزین

تجهیزی که بتواند تمام ویژگی های کنتاکتور سه فاز، از جمله قیمت مناسب، ساختار ساده، امکان قطع و وصل مغناطیسی از راه دور و عمر طولانی را به طور همزمان داشته باشد، وجود ندارد. با این حال، با توجه به نوع مدار، تعداد دفعات کلیدزنی و هدف مورد نظر از کنترل، می توان از تجهیزات دیگری به جای کنتاکتور یا در کنار آن استفاده کرد. بعضی از این تجهیزات برای کنترل سرعت موتور و برخی دیگر برای کاهش جریان راه اندازی یا افزایش سرعت کلید زنی کاربرد دارند.

اینورتر یکی از پیشرفته ترین تجهیزات برای کنترل و راه اندازی الکتروموتور های ۳ فاز است و در برخی کاربرد ها می تواند جایگزین کنتاکتور شود. کنتاکتور موتور را به صورت مستقیم به شبکه برق متصل می کند، اما اینورتر امکان تنظیم سرعت و گشتاور موتور را فراهم می سازد و باعث می شود موتور به آرامی شروع به کار کند یا متوقف شود. همچنین، استفاده از این دستگاه در شرایط مناسب می تواند مصرف انرژی را به میزان قابل توجهی کاهش دهد.
با وجود این مزایا، خرید اینورتر هزینه بیشتری نسبت به کنتاکتور دارد و تنظیمات آن نیز پیچیده تر است. به همین خاطر، زمانی از اینورتر به جای کنتاکتور استفاده می شود که کنترل سرعت موتور یا تنظیم دقیق عملکرد فرآیند اهمیت داشته باشد.

سافت استارتر
سافت استارتر یک تجهیز الکترونیکی برای راه اندازی نرم الکتروموتور است که می تواند در مدار های راه اندازی مستقیم (DOL) و ستاره مثلث مورد استفاده قرار گیرد. این دستگاه با تنظیم ولتاژ ورودی موتور، جریان بالای زمان راه اندازی را کنترل می کند.
جریان راه اندازی موتور معمولا به ۵ تا ۷ برابر جریان نامی آن می رسد و کنترل این جریان به کاهش فشار مکانیکی وارد شده به تجهیزات و جلوگیری از افت ولتاژ شبکه کمک می کند.
سافت استارتر برخلاف اینورتر، امکان تنظیم سرعت موتور را هنگام کار کردن ندارد. این دستگاه معمولا پس از رسیدن موتور به سرعت نامی، از مدار اصلی خارج می شود و مسیر جریان از طریق مدار بای پس ادامه پیدا می کند. قیمت سافت استارتر از کنتاکتور بیشتر است، اما در مقایسه با اینورتر هزینه کمتری دارد.

رله حالت جامد سه فاز
رله حالت جامد ۳ فاز، یک جایگزین الکترونیکی برای کنتاکتور های مکانیکی است. این تجهیز به جای استفاده از بوبین و پلاتین های متحرک، با کمک قطعات نیمه هادی مثل تریستور، جریان برق را قطع و وصل می کند. عملکرد بی صدا، سرعت کلید زنی بسیار بالا در حد میلی ثانیه و طول عمر زیاد به دلیل نداشتن قطعات متحرک و استهلاک مکانیکی، از ویژگی های مهم این دستگاه هستند.
البته رله حالت جامد هنگام کار گرمای زیادی تولید می کند و برای دفع حرارت به هیت سینک نیاز دارد. همچنین، در برابر جریان اتصال کوتاه نسبت به کنتاکتور آسیب پذیر تر است. به همین خاطر، این تجهیز بیشتر در سیستم های کنترل دقیق دما، مانند مدار های دارای المنت و خطوط اتوماسیونی که به قطع و وصل مکرر و سریع نیاز دارند، به جای کنتاکتور استفاده می شود.

کلید های اهرمی و گردان دستی
کلید های اهرمی و گردان دستی از ساده ترین تجهیزات برای قطع و وصل جریان سه فاز هستند. این کلید ها ساختار مکانیکی ساده ای دارند، قیمت آن ها پایین است و برای عملکرد به برق فرمان یا بوبین نیاز ندارند.
تفاوت اصلی کلید های دستی با کنتاکتور در این است که امکان کنترل آن ها از راه دور وجود ندارد و نمی توان به صورت خودکار یا از طریق سیستم های اتوماسیون به آن ها فرمان داد.
همچنین، سرعت قطع و وصل آن ها کمتر است. به همین دلیل، این کلید ها بیشتر در دستگاه ها و مدار های ساده و غیر اتوماتیک استفاده می شوند که در آن ها نیازی به فرمان کنترلی جداگانه وجود ندارد.

اشتباهات رایج در انتخاب کنتاکتور سه فاز

انتخاب کنتاکتور بر اساس AC-1 به جای AC-3
یکی از خطا های معمول، توجه به جریان نامی بالا تر درج شده روی بدنه کنتاکتور و نادیده گرفتن کلاس کاری آن است. جریان مربوط به کلاس AC-1 برای بار های غیر القایی در نظر گرفته می شود، اما برای راه اندازی موتور باید جریان مجاز کنتاکتور در کلاس AC-3 را بررسی کنید. اگر ظرفیت AC-3 کنتاکتور از جریان موتور کمتر باشد، پلاتین ها بیش از حد داغ می شوند و ممکن است کلید در همان استارت های اولیه زیر بار بسوزد.

انتخاب کنتاکتور بدون در نظر گرفتن ضریب اطمینان
جریان مصرفی موتور های القایی هنگام راه اندازی به حدود ۵ تا ۷ برابر جریان نامی آن ها می رسد. به همین دلیل، انتخاب کنتاکتوری با جریان نامی برابر با جریان موتور، بدون در نظر گرفتن ضریب اطمینان کافی نیست.
بهتر است ظرفیت کنتاکتور حداقل ۱۰ تا ۲۰ درصد بیشتر از جریان نامی موتور باشد. همچنین باید شرایط محیطی مثل دمای بالای تابلو و ارتفاع محل نصب از سطح دریا را در نظر بگیرید.
نادیده گرفتن این عوامل می تواند باعث فرسودگی سریع تیغه ها، ایجاد خال روی پلاتین ها و جوش خوردن زود هنگام آن ها شود.

عدم تطابق ولتاژ بوبین با ولتاژ مدار فرمان
بوبین کنتاکتور ها با ولتاژ های مختلفی مانند ۲۴ ولت DC، ۱۱۰ ولت AC، ۲۲۰ ولت AC و ۳۸۰ ولت AC تولید می شود. ولتاژ بوبین بایستی با ولتاژ مدار فرمان مطابقت داشته باشد. برای مثال، اتصال ولتاژ ۲۲۰ ولت به بوبین ۲۴ ولت می تواند باعث سوختن فوری آن شود.
از طرفی دیگر، استفاده از بوبین ۳۸۰ ولت در مدار فرمان ۲۲۰ ولت ممکن است مانع جذب هسته مغناطیسی شود. بنابراین، پیش از خرید و نصب کنتاکتور، ولتاژ بوبین را با ولتاژ مدار کنترلی تطبیق دهید.

استفاده از کنتاکتور معمولی در بانک خازنی
خازن های صنعتی هنگام وصل شدن به مدار، جریان هجومی بسیار زیادی ایجاد می کنند که ممکن است به ۳۰ برابر جریان نامی خازن برسد. کنتاکتور های معمولی مخصوص موتور برای تحمل چنین شرایطی طراحی نشده اند.
استفاده از این کنتاکتور ها در بانک خازنی می تواند قوس الکتریکی شدیدی ایجاد کند و باعث چسبیدن فوری تیغه ها شود.
برای قطع و وصل خازن ها باید از کنتاکتور مخصوص خازنی استفاده کنید که به واحد پیش شارژ و مقاومت های محدود کننده جریان مجهز باشد.

اشتباه گرفتن وظیفه کنتاکتور با تجهیزات حفاظتی
برخی افراد تصور می کنند کنتاکتور به تنهایی از موتور در برابر اضافه بار و اتصال کوتاه محافظت می کند. در حالی که کنتاکتور فقط وظیفه قطع و وصل جریان برق را بر عهده دارد و به تنهایی نمی تواند از موتور در برابر این خطرات محافظت کند.
برای محافظت کامل از موتور، باید در کنار کنتاکتور از کلید محافظ موتور (MPCB) یا رله بیمتال متناسب با مشخصات موتور استفاده شود.

چرا کنتاکتور سه فاز را آنلاین از نید صنعت بخریم؟

ما در سایت نید صنعت با گرد آوردن متخصصان و مشاوران حوزه صنعتی، آماده راهنمایی شما در انتخاب و خرید کنتاکتور سه فاز که نیازمند دقت و توجه به جزئیات فنی متناسب با سیستم صنعتی شما می‌باشد، هستیم.
شما می‌توانید با اتکا به نزدیک به ۲۰ سال تجربه صنعتی ما نیازهای صنعتی خود را مطرح کرده و از بین برندهای معتبر حوزه تجهیزات صنعتی که ما آنها را برای فروش آنلاین گرد هم آورده ایم با اطمینان انتخاب خود را انجام داده و در حوزه فعالیت‌های صنعتی خود به کار گیرید.
نید صنعت علاوه بر آنکه تمرکز خود را بر تهیه و فروش آنلاین تجهیزات صنعتی با کیفیت قرار داده است همواره تلاش کرده است بهترین برندها را با کمترین قیمت برای فعالان حوزه صنعت فراهم سازد.

سوالات متداول خرید کنتاکتور ۳ فاز

۱. برای انتخاب آمپراژ مناسب کنتاکتور ۳ فاز الکتروموتور چه نکاتی را باید در نظر بگیریم؟ برای تعیین آمپراژ کنتاکتور، ابتدا جریان نامی الکتروموتور را از روی پلاک آن بخوانید. سپس با توجه به رده کاری موتوری AC-3، مدلی را انتخاب کنید که ظرفیت جریان آن حداقل ۱۰ تا ۲۰ درصد بیشتر از جریان نامی موتور باشد.

۲. ولتاژ بوبین کنتاکتور ۳ فاز را چگونه انتخاب کنیم؟ ولتاژ بوبین بایستی با ولتاژ مدار فرمان سیستم شما مطابقت داشته باشد. این ولتاژ می تواند ۲۴ ولت DC، ۱۱۰ ولت AC، ۲۲۰ ولت AC یا ۳۸۰ ولت AC باشد. توجه داشته باشید که ولتاژ بوبین به ولتاژ قدرت شبکه سه فاز وابسته نیست و باید بر اساس مشخصات مدار فرمان تعیین شود.

۳. آیا کنتاکتور معمولی برای قطع و وصل بانک خازنی مناسب است؟ خیر، هنگام اتصال خازن ها به مدار، جریان هجومی شدیدی ایجاد می شود که می تواند باعث جوش خوردن پلاتین های کنتاکتور معمولی شود. برای این کار باید از کنتاکتور مخصوص خازنی استفاده کنید که به واحد پیش شارژ و مقاومت های محدود کننده جریان مجهز باشد.

۴. کنتاکتورهای ۳ فاز ایرانی چه تفاوتی با نمونه های خارجی دارند و کدام گزینه بهتر است؟ کنتاکتور های خارجی مانند اشنایدر و زیمنس معمولا دوام و طول عمر بیشتری در کاربرد های صنعتی سنگین دارند. اما محصولات برند های ایرانی مثل NSC و پارس فانال با قیمت مناسب‌ تر، ضمانت تعویض و خدمات پس از فروش سریع‌ تر عرضه می‌ شوند و برای بار های سبک و متوسط گزینه‌ های مناسبی هستند.

۵. آیا کنتاکتور ۳ فاز به تنهایی از الکتروموتور در برابر اضافه بار و سوختن محافظت می کند؟ خیر، وظیفه اصلی کنتاکتور قطع و وصل جریان برق است و به تنهایی نمی‌تواند از موتور در برابر اضافه بار، دو فاز شدن و اتصال کوتاه محافظت کند. برای حفاظت از موتور، باید یک کلید حرارتی (MPCB) یا رله بیمتال متناسب با مشخصات موتور در کنار کنتاکتور نصب شود.

۶. آیا با فرسوده شدن تیغه‌ ها یا سوختن بوبین، باید کل کنتاکتور را تعویض کنیم؟ خیر، در بسیاری از کنتاکتور های معتبر مورد استفاده در تابلو های برق، می توان پلاتین ها و بوبین را به صورت جداگانه تهیه و تعویض کرد. این کار هزینه تعمیر و نگهداری را کاهش می دهد و نیازی به خرید کنتاکتور جدید در هر بار خرابی این قطعات نیست.
